Clapetă fluture pneumatică Tip 243 FC PVC-C

  Fișă tehnică (PDF)

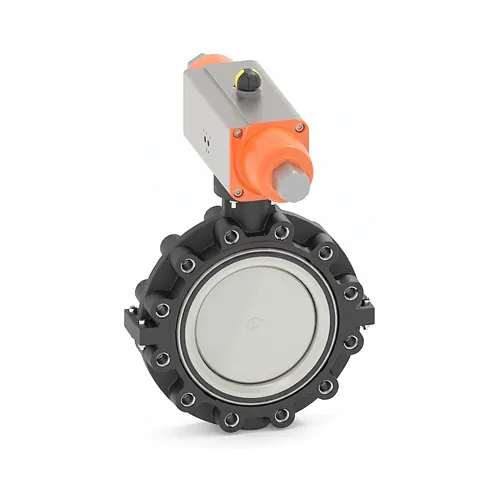

Clapeta fluture pneumatică Georg Fischer (GF Piping Systems) Tip 243 din PVC-C asigură izolarea automată și controlul debitului în rețelele industriale care transportă substanțe chimice agresive. Actuatorul pneumatic cu simplă acțiune și revenire cu arc rotește discul pe un unghi de 90 grade și îl readuce automat în poziția închis la pierderea presiunii aerului de comandă (închidere automată de siguranță, FC). Corpul în execuție lug permite atât montajul intermediar între flanșe, cât și utilizarea la capăt de linie, combinând discul din policlorură de vinil supraclorurată (PVC-C) gri agat (RAL 7038) cu o carcasă din polipropilenă armată cu fibră de sticlă (PP-GF30) și inserții filetate din oțel inoxidabil 1.4404 (316L).

Ca distribuitor autorizat Georg Fischer, BigWeld furnizează gama Tip 243 pentru procese chimice exigente, tratarea apei, acoperiri galvanice și industria semiconductorilor. Discul din PVC-C rezistă la acizi concentrați, baze și săruri și își păstrează stabilitatea chimică până la 80 grade Celsius sub presiune. Etanșările sunt disponibile din EPDM pentru fluide industriale uzuale sau din FKM (fluoroelastomer) pentru solicitări chimice și acide severe, ambele oferind închidere bidirecțională etanșă la bule. Carcasa din PP-GF30 preia solicitările mecanice exterioare fără risc de coroziune galvanică, iar inserțiile din oțel inox 316L permit demontarea unei singure flanșe fără depresurizarea tronsonului din amonte.

Actuatorul include indicator optic de poziție, interfețe standardizate NAMUR VDI/VDE 3845 pentru montarea electrovalvelor și flanșă de montaj conform ISO 5211. Racordarea cu flanșe respectă ISO 7005 PN10, EN 1092 PN10 și DIN 2501 PN10, iar dimensiunile constructive între fețe sunt conforme cu EN 558 și ISO 5752 Seria 25. Gama acoperă diametre metrice de la d63 mm (DN50) până la d315 mm (DN300), pentru rețele industriale din PVC-C îmbinate prin lipire cu adeziv, iar BigWeld livrează fiecare ansamblu complet asamblat și testat în fabrică.
