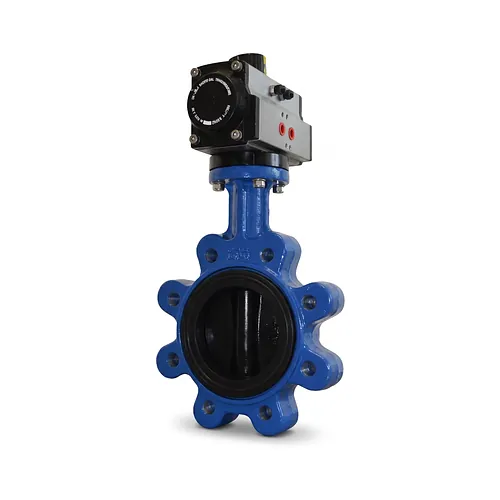

Robinet fluture Lug tip 038 DA disc inox d63-500 mm

  Fișă tehnică (PDF)

Robinetul fluture metalic tip Lug 038 este o armătură industrială concepută pentru izolarea și reglarea automată a debitului în rețele de conducte tehnologice. Echipat cu un actuator pneumatic cu dublă acțiune (DA) din seriile CN și CHCN, acest robinet asigură o manevrare sigură de tip sfert de tură, cu timpi rapizi de reacție și un cuplu de acționare constant. Actuatorul se montează prin intermediul unei flanșe standardizate DIN EN ISO 5211, garantând o aliniere directă cu axul robinetului și o întreținere simplificată în exploatare.

Construit cu un corp robust din fontă ductilă GGG40, modelul 038 oferă o rezistență mecanică excelentă la o presiune nominală PN10 (presiune de lucru de până la 10 bar). Protecția la coroziune este asigurată printr-un strat protector de Rilsan pentru dimensiuni de până la DN300 și printr-o acoperire epoxidică rezistentă de la DN350 până la DN600. Lungimea de construcție respectă cu strictețe cerințele standardului EN 558 rândul 20, permițând interschimbabilitatea rapidă în instalații industriale existente.

Componentele aflate în contact cu fluidul de lucru sunt proiectate pentru anduranță și compatibilitate chimică, având un disc turnat din oțel inoxidabil 1.4408 și un ax rezistent din oțel inox 1.4021. Pentru diametre cuprinse între DN50 și DN300 (d63 până la d315 mm), axul prezintă o construcție monobloc cu capăt pătrat, în timp ce dimensiunile între DN350 și DN600 (d355 până la d500 mm) utilizează o configurație din două piese cu pană. Această structură optimizează transmiterea cuplului și limitează căderile de presiune.

Etanșarea sigură și bidirecțională este obținută cu ajutorul garniturilor elastomerice interschimbabile, disponibile în variantele EPDM, EPDM/DVGW, FKM sau NBR, adaptate diverselor tipuri de fluide. Corpul cu urechi filetate de tip Lug permite utilizarea robinetului ca armătură de capăt de coloană și secționarea tronsoanelor fără golirea întregii rețele. Conexiunea este pe deplin compatibilă cu flanșe metrice PN10, oferind compatibilitate extinsă cu standardele PN6 și ANSI 125/150 pentru dimensiunile până la DN300.
