Robinet fluture 565L FC PVDF 10 bar

  Fișă tehnică (PDF)

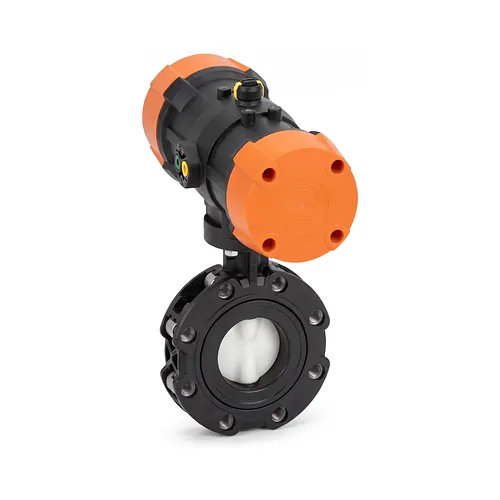

Robinetul fluture de capăt tip Lug 565L Georg Fischer cu acționare pneumatică închis în caz de avarie (fail-safe to close - FC) constituie o soluție tehnică avansată pentru controlul fluidelor în instalații cu substanțe chimice agresive, tratarea apei și procese industriale exigente. Echipat cu disc din PVDF de înaltă puritate și corp tip Lug din poliamidă ranforsată cu fibră de sticlă (PA-GF), acest ansamblu oferă o izolare etanșă și o reglare sigură la o presiune nominală de lucru de 10 bar. Construcția cu urechi filetate permite montajul la capăt de linie și demontarea tronsonului aval fără necesitatea depresurizării sau golirii rețelei amonte, optimizând timpii de mentenanță.

Manevrarea este asigurată de un servomotor pneumatic integrat, protejat de o carcasă rigidă din polipropilenă ranforsată cu 30% fibră de sticlă (PP-GF), rezistentă la coroziunea atmosferică industrială. Actuatorul funcționează cu revenire prin arcuri în poziția închis la o presiune de comandă de 5,6 bar, garantând securitatea liniei în cazul căderilor accidentale de presiune pneumatică. Prevăzut cu o interfață standardizată NAMUR conform VDI/VDE 3845, servomotorul efectuează rotația de la 0 la 90 grade într-un interval rapid de 1 până la 2 secunde. Corpul include un inel de comutare premontat din fabrică pentru montarea facilă a senzorilor dubli de poziție cu semnalizare electrică.

Elementele din PVDF asigură o rezistență chimică remarcabilă împotriva acizilor puternici, halogenilor și apei deionizate, într-un domeniu larg de temperatură cuprins între -20 grade Celsius și +140 grade Celsius. Disponibil cu garnituri de etanșare din EPDM sau FKM, robinetul acoperă diametrele exterioare de 63 mm, 75 mm și 90 mm (DN50 până la DN80). În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează robineți industriali automatizați tip 565L compatibili cu standardele metrice de flanșe conform ISO și EN 1092, destinați sistemelor moderne de dozare chimică și tratare a apei.
