Robinet fluture Lug SYGEF 565L PVDF EA230V

  Fișă tehnică (PDF)

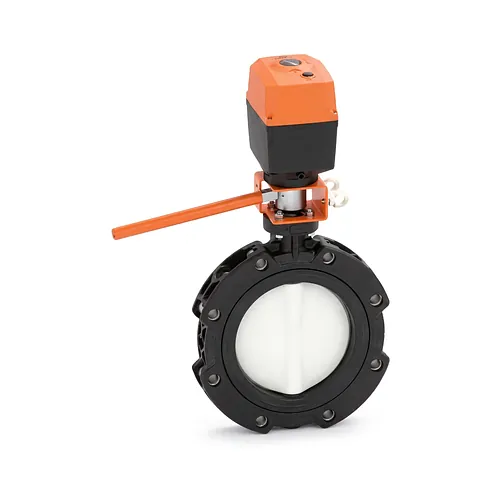

Robinetul fluture Lug Georg Fischer SYGEF 565L este o armătură industrială automatizată cu sfert de tură, proiectată pentru izolarea și reglarea debitului fluidelor corozive. Destinat proceselor chimice exigente și instalațiilor avansate de tratare a apei, ansamblul combină componentele umede din PVDF de înaltă puritate cu un servomotor electric EA230V alimentat la 100–230 V. Robinetul asigură o închidere bidirecțională etanșă la presiuni de lucru de până la 10 bar, acoperind diametre exterioare de la 63 mm până la 225 mm.

Caracteristici tehnice

Acest ansamblu automatizat tip Lug combină profilul hidrodinamic al discului cu o acționare electrică fiabilă pentru un control precis și pierderi minime de sarcină. O acționare manuală de urgență poziționată intermediar între corp și servomotor permite manevrarea mecanică sigură în timpul punerii în funcțiune sau în eventualitatea întreruperii alimentării electrice.

• Alimentare electrică: 100 până la 230 V c.a. (50/60 Hz) cu rezistență internă de încălzire anticondens.
• Unghi de rotație: 0 până la 90 grade cu limitatoare de cursă reglate din fabrică și indicator optic de poziție.
• Semnale de poziție: Inel premontat pentru senzori dubli de confirmare Deschis, Închis și Intermediar.
• Presiune nominală: Presiune de regim de până la 10 bar (PN10) cu etanșare bidirecțională.
• Gamă dimensională: Diametre exterioare metrice cuprinse între 63 mm și 225 mm.
• Variante de etanșare: Garnituri din elastomeri de înaltă performanță EPDM sau FKM.

Materiale și standarde

Construit dintr-o carcasă robustă și elemente de contact fluoropolimerice, robinetul garantează o rezistență chimică deosebită și stabilitate mecanică ridicată. Corpul exterior din poliamidă ranforsată cu fibră de sticlă rezistă solicitărilor industriale și radiațiilor ultraviolete, în timp ce discul din PVDF oferă inerție chimică în contact cu acizi agresivi și apă demineralizată.

Armătura se integrează perfect în rețelele industriale Georg Fischer, precum sistemele PROGEF PP-H, ecoFIT PEHD, PVC-U, PVC-C, ABS și COOL-FIT. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează pachete automatizate originale, testate riguros conform standardelor industriale europene.

Instalare și îmbinare

Configurația Lug cu inserții filetate integrate permite montajul direct între flanșe standard sau utilizarea ca armătură de capăt de linie fără necesitatea unor contrapiulițe. Această soluție tehnică facilitează intervențiile de mentenanță pe tronsoanele din aval fără a fi necesară golirea conductei din amonte aflate sub presiune.

La montaj, strângerea șuruburilor se realizează în cruce, respectând cuplurile recomandate de Georg Fischer pentru a preveni tensionarea neuniformă a conductelor termoplastice. Construcția compactă și accesibilitatea manetei manuale intermediare permit o operare facilă chiar și în spațiile tehnice restrânse.
