Robinet fluture 565L PVDF/PA-GF DA

  Fișă tehnică (PDF)

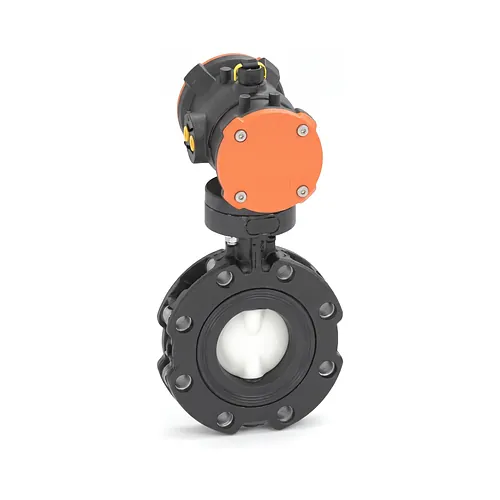

Robinetul fluture tip Lug Georg Fischer 565L PVDF/PA-GF cu acționare pneumatică dublu efect este proiectat pentru izolarea fluidelor, reglarea debitului și controlul automat în rețele industriale de conducte. Conceput pentru instalații de tratare a apei, procese industriale și distribuție chimică, acest robinet automatizat îmbină rezistența mecanică sporită cu o inerție chimică remarcabilă. Unitatea integrează un disc din fluorură de poliviniliden (PVDF) pur și un corp exterior din poliamidă armată cu fibră de sticlă (PA-GF), oferind rezistență excelentă la acizi agresivi, baze, oxidanți și medii corozive.

Manevrarea este asigurată de un servomotor pneumatic dublu efect (DA) din poliamidă armată, capabil să execute o cursă completă de 90 de grade într-un interval rapid de 1 până la 2 secunde. Mecanismul dublu efect utilizează aer comprimat atât pentru ciclul de deschidere, cât și pentru cel de închidere, garantând o repetabilitate precisă și un răspuns imediat în buclele automate de proces. Montajul conform interfeței standardizate ISO 5211 asigură o aliniere optimă a axului de antrenare, reducând frecarea și prelungind durata de funcționare a garniturilor.

Carcasa tip Lug dispune de inserții filetate integrate din oțel inoxidabil, respectând lungimile constructive standard conform normelor EN 558 și ISO 5752. Această configurație permite montajul direct între flanșe sau la capăt de linie, facilitând demontarea tronsoanelor din aval sub presiunea completă a rețelei, fără a necesita golirea conductei din amonte. Etanșeitatea bidirecțională fără scăpări la o presiune nominală de PN10 este asigurată de garniturile profilate din elastomeri EPDM sau FKM.

• Presiune nominală: clasă de presiune PN10 (10 bar la 20 de grade Celsius).
• Dimensiuni disponibile: diametre exterioare de țeavă D63 mm, D75 mm și D90 mm.
• Material disc: PVDF de înaltă puritate pentru fluide chimice agresive.
• Material carcasă: PA-GF cu inserții filetate tip lug din oțel inoxidabil.
• Tip acționare: servomotor pneumatic dublu efect cu timp de manevră de 1 până la 2 secunde.
• Opțiuni etanșare: garnituri elastometrice premium din EPDM sau FKM.
• Standard constructiv: lungime constructivă conform standardelor EN 558 și ISO 5752.
