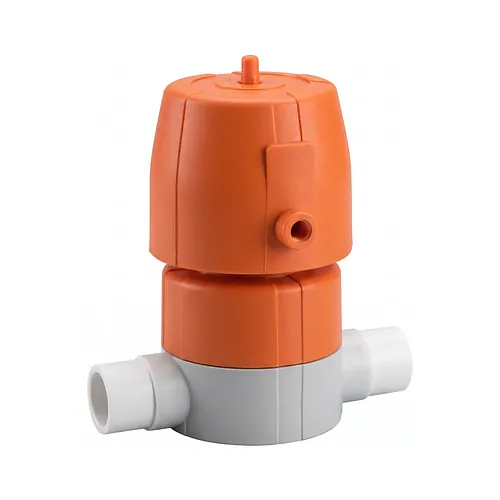

Robinet pneumatic cu membrană DIASTAR Six PVC-C FC PN6
Robinetul pneumatic cu membrană Georg Fischer DIASTAR Six PVC-C oferă reglaj automat fiabil și închidere etanșă de tip normal închis în instalații industriale solicitante. Proiectat de Georg Fischer și furnizat de BigWeld, acest robinet acționat PN6 combină un corp rezistent din policlorură de vinil clorurată cu o membrană flexibilă din EPDM. Acesta garantează izolarea automată a circuitului la întreruperea presiunii de comandă, protejând utilajele din aval din industria chimică, tratarea apei și rețelele industriale de distribuție.
Caracteristici tehnice
Actuatorul DIASTAR Six funcționează prin intermediul unui pachet intern de arcuri care forțează închiderea etanșă imediat ce scade presiunea aerului de comandă. Geometria internă cu debit liniar optimizat oferă o capacitate dublă de curgere comparativ cu modelele precedente, diminuând pierderile de sarcină și turbulențele hidraulice.
- Presiune de lucru: Certificat pentru 6 bar la temperatura de 20 de grade Celsius pe întreaga gamă dimensională.
- Mod de acționare: Mecanism pneumatic normal închis (FC – fail safe to close) cu revenire prin arcuri.
- Geometrie de curgere: Profil liniar optimizat ce dublează caracteristicile uzuale de debit.
- Racord pneumatic: Port de aer comprimat orientabil la 90 de grade pentru trasee curate de tuburi.
- Lungime constructivă: Dimensiune compactă între fețe conformă cu cerințele standardului EN 558.
- Gamă dimensională: Capete netede de lipire metrică de la d25 până la d63 (DN20 până la DN50).
Materiale și standarde
Fabricat din PVC-C industrial de culoare gri agat (RAL 7038) și echipat cu o membrană de etanșare din EPDM, acest robinet rezistă la solicitări chimice și termice ridicate. Materialele își păstrează rezistența mecanică excelentă și stabilitatea la coroziune până la o temperatură continuă de operare de 80 de grade Celsius.
Carcasa este prevăzută cu o piuliță centrală robustă în locul prinderilor clasice cu patru șuruburi, repartizând uniform forțele de strângere pe suprafața membranei. Acest filet elimină riscurile de tensionare asimetrică, protejează elastomerul și permite înlocuirea facilă a membranei fără a extrage corpul robinetului din rețea. Fabricația respectă standardele dimensionale industriale DIN și ISO, asigurând o compatibilitate deplină cu fitingurile pentru lipire cu adeziv Georg Fischer.
Aplicații
Acest robinet cu membrană acționat pneumatic izolează și reglează fluxul de acizi minerali, baze și soluții saline în instalații industriale automatizate. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează componente industriale originale pe întreg teritoriul european, însoțite de consultanță tehnică dedicată.
Domeniile tipice de montaj includ circuite de dozare a reactivilor, stații de neutralizare a apelor uzate, linii de galvanizare, instalații de tratare a apei demineralizate și circuite industriale de răcire. Revenirea automată prin arc menține etanșeitatea fluidelor chimice periculoase în cazul oricărei căderi de presiune pneumatică, protejând siguranța personalului și îndeplinind cerințele de protecție a mediului.
Robinetul pneumatic cu membrană Georg Fischer DIASTAR Six PVC-C oferă reglaj automat fiabil și închidere etanșă de tip normal închis în instalații industriale solicitante. Proiectat de Georg Fischer și furnizat de BigWeld, acest robinet acționat PN6 combină un corp rezistent din policlorură de vinil clorurată cu o membrană flexibilă din EPDM. Acesta garantează izolarea automată a circuitului la întreruperea presiunii de comandă, protejând utilajele din aval din industria chimică, tratarea apei și rețelele industriale de distribuție.
Caracteristici tehnice
Actuatorul DIASTAR Six funcționează prin intermediul unui pachet intern de arcuri care forțează închiderea etanșă imediat ce scade presiunea aerului de comandă. Geometria internă cu debit liniar optimizat oferă o capacitate dublă de curgere comparativ cu modelele precedente, diminuând pierderile de sarcină și turbulențele hidraulice.
- Presiune de lucru: Certificat pentru 6 bar la temperatura de 20 de grade Celsius pe întreaga gamă dimensională.
- Mod de acționare: Mecanism pneumatic normal închis (FC – fail safe to close) cu revenire prin arcuri.
- Geometrie de curgere: Profil liniar optimizat ce dublează caracteristicile uzuale de debit.
- Racord pneumatic: Port de aer comprimat orientabil la 90 de grade pentru trasee curate de tuburi.
- Lungime constructivă: Dimensiune compactă între fețe conformă cu cerințele standardului EN 558.
- Gamă dimensională: Capete netede de lipire metrică de la d25 până la d63 (DN20 până la DN50).
Materiale și standarde
Fabricat din PVC-C industrial de culoare gri agat (RAL 7038) și echipat cu o membrană de etanșare din EPDM, acest robinet rezistă la solicitări chimice și termice ridicate. Materialele își păstrează rezistența mecanică excelentă și stabilitatea la coroziune până la o temperatură continuă de operare de 80 de grade Celsius.
Carcasa este prevăzută cu o piuliță centrală robustă în locul prinderilor clasice cu patru șuruburi, repartizând uniform forțele de strângere pe suprafața membranei. Acest filet elimină riscurile de tensionare asimetrică, protejează elastomerul și permite înlocuirea facilă a membranei fără a extrage corpul robinetului din rețea. Fabricația respectă standardele dimensionale industriale DIN și ISO, asigurând o compatibilitate deplină cu fitingurile pentru lipire cu adeziv Georg Fischer.
Aplicații
Acest robinet cu membrană acționat pneumatic izolează și reglează fluxul de acizi minerali, baze și soluții saline în instalații industriale automatizate. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează componente industriale originale pe întreg teritoriul european, însoțite de consultanță tehnică dedicată.
Domeniile tipice de montaj includ circuite de dozare a reactivilor, stații de neutralizare a apelor uzate, linii de galvanizare, instalații de tratare a apei demineralizate și circuite industriale de răcire. Revenirea automată prin arc menține etanșeitatea fluidelor chimice periculoase în cazul oricărei căderi de presiune pneumatică, protejând siguranța personalului și îndeplinind cerințele de protecție a mediului.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
25 mm
PN
6 Bar
|
163615013 |
Material: PVC-C
|
Buc. | 1.372,50 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
PN
6 Bar
|
163615014 |
Material: PVC-C
|
Buc. | 1.488,84 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
PN
6 Bar
|
163615015 |
Material: PVC-C
|
Buc. | 1.760,85 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
PN
6 Bar
|
163615016 |
Material: PVC-C
|
Buc. | 2.097,55 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
PN
6 Bar
|
163615017 |
Material: PVC-C
|
Buc. | 2.718,85 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
