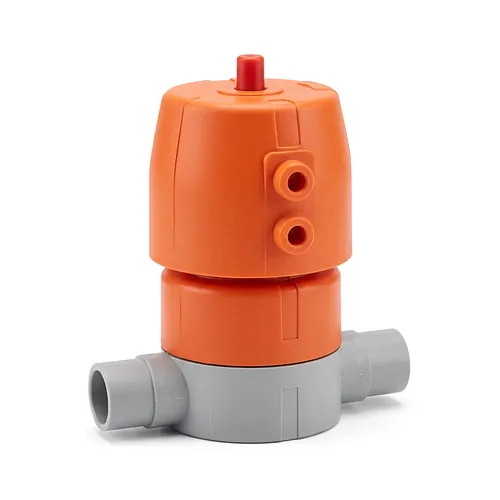

Robinet cu membrană pneumatic DIASTAR Ten PVC-C FC d20-d63

Robinet cu membrană pneumatic DIASTAR Ten PVC-C FC d20-d63

Material: PVC-C PN: 10

  Fișă tehnică (PDF)

Robinetul cu membrană pneumatic Georg Fischer DIASTAR Ten din policlorură de vinil clorurată (PVC-C) oferă control automat de închidere și reglare pentru fluide agresive din punct de vedere chimic. Proiectat pentru instalații industriale de proces, industria chimică și stații de tratare a apei, acest robinet normal închis (FC) asigură izolarea sigură a fluxului ori de câte ori scade presiunea aerului de comandă. Conceput pentru rețele metrice de la d20 mm până la d63 mm, acesta combină puritatea chimică ridicată cu stabilitatea termică de până la 80 grade Celsius.

Caracteristici tehnice

Modelul DIASTAR Ten utilizează un pachet intern robust de arcuri într-o carcasă de servomotor din polipropilenă armată cu fibră de sticlă (PP-GF) pentru a asigura închiderea automată de siguranță. O geometrie internă optimizată a pragului de etanșare reduce rezistența hidraulică și dublează capacitatea de debit în comparație cu modelele tradiționale de robineți cu membrană.

  • Presiune nominală: Rezistență nominală de lucru PN10 la 20 grade Celsius pe întreg intervalul d20 până la d63 mm.
  • Mod de acționare: Mecanism cu revenire prin arc normal închis (FC), acționat de aer comprimat pilot.
  • Conexiune pneumatică: Racord de alimentare cu aer orientabil la 90 grade pentru o dirijare flexibilă a tubulaturii.
  • Lungime de construcție: Conformă cu standardul EN 558 pentru înlocuire modulară directă în conducte.
  • Piuliță centrală de carcasă: Strângerea centralizată oferă o forță uniformă de etanșare a membranei, fără tensiuni locale cauzate de șuruburi multiple.

Materiale și standarde

Toate componentele corpului aflate în contact cu fluidul sunt fabricate din policlorură de vinil clorurată în nuanța gri agat (RAL 7038) pentru a rezista la temperaturi ridicate și medii puternic corozive. Capetele lise metrice de lipire sunt realizate cu precizie în conformitate cu standardele dimensionale ISO 727 și ISO 15493.

Corpul robinetului funcționează fiabil la temperaturi de până la 80 grade Celsius sub presiune, prezentând rezistență deosebită la acizi anorganici agresivi, baze și soluții saline unde materialele termoplaste uzuale cedează. Configurațiile de etanșare includ membrane flexibile din EPDM sau compozit PTFE/EPDM și garnituri secundare din FKM, asigurând cicluri îndelungate de lucru fără scurgeri exterioare. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama DIASTAR Ten în întreaga Europă cu trasabilitate completă de producție.

Instalare și îmbinare

Îmbinarea în traseele metrice de conducte se realizează direct prin lipire cu adezivi industriali și decapant specifici pentru policlorură de vinil clorurată. Instalatorii trebuie să respecte cerințele standardului ISO 15493 pentru a garanta integritatea mecanică pe termen lung a rețelei.

Capetele lise de lipire permit integrarea facilă în linii industriale de distribuție chimică și skiduri tehnologice modulare. Conexiunea pneumatică orientabilă permite racordarea facilă a furtunurilor de aer chiar și în spații de montaj restrânse. Datorită piuliței centrale inovatoare care elimină îmbinările clasice cu flanșă și șuruburi, personalul de mentenanță poate inspecta sau înlocui membrana fără demontarea completă a corpului robinetului din instalație, reducând la minimum timpii de oprire.

  Fișă tehnică (PDF)

Robinetul cu membrană pneumatic Georg Fischer DIASTAR Ten din policlorură de vinil clorurată (PVC-C) oferă control automat de închidere și reglare pentru fluide agresive din punct de vedere chimic. Proiectat pentru instalații industriale de proces, industria chimică și stații de tratare a apei, acest robinet normal închis (FC) asigură izolarea sigură a fluxului ori de câte ori scade presiunea aerului de comandă. Conceput pentru rețele metrice de la d20 mm până la d63 mm, acesta combină puritatea chimică ridicată cu stabilitatea termică de până la 80 grade Celsius.

Caracteristici tehnice

Modelul DIASTAR Ten utilizează un pachet intern robust de arcuri într-o carcasă de servomotor din polipropilenă armată cu fibră de sticlă (PP-GF) pentru a asigura închiderea automată de siguranță. O geometrie internă optimizată a pragului de etanșare reduce rezistența hidraulică și dublează capacitatea de debit în comparație cu modelele tradiționale de robineți cu membrană.

  • Presiune nominală: Rezistență nominală de lucru PN10 la 20 grade Celsius pe întreg intervalul d20 până la d63 mm.
  • Mod de acționare: Mecanism cu revenire prin arc normal închis (FC), acționat de aer comprimat pilot.
  • Conexiune pneumatică: Racord de alimentare cu aer orientabil la 90 grade pentru o dirijare flexibilă a tubulaturii.
  • Lungime de construcție: Conformă cu standardul EN 558 pentru înlocuire modulară directă în conducte.
  • Piuliță centrală de carcasă: Strângerea centralizată oferă o forță uniformă de etanșare a membranei, fără tensiuni locale cauzate de șuruburi multiple.

Materiale și standarde

Toate componentele corpului aflate în contact cu fluidul sunt fabricate din policlorură de vinil clorurată în nuanța gri agat (RAL 7038) pentru a rezista la temperaturi ridicate și medii puternic corozive. Capetele lise metrice de lipire sunt realizate cu precizie în conformitate cu standardele dimensionale ISO 727 și ISO 15493.

Corpul robinetului funcționează fiabil la temperaturi de până la 80 grade Celsius sub presiune, prezentând rezistență deosebită la acizi anorganici agresivi, baze și soluții saline unde materialele termoplaste uzuale cedează. Configurațiile de etanșare includ membrane flexibile din EPDM sau compozit PTFE/EPDM și garnituri secundare din FKM, asigurând cicluri îndelungate de lucru fără scurgeri exterioare. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama DIASTAR Ten în întreaga Europă cu trasabilitate completă de producție.

Instalare și îmbinare

Îmbinarea în traseele metrice de conducte se realizează direct prin lipire cu adezivi industriali și decapant specifici pentru policlorură de vinil clorurată. Instalatorii trebuie să respecte cerințele standardului ISO 15493 pentru a garanta integritatea mecanică pe termen lung a rețelei.

Capetele lise de lipire permit integrarea facilă în linii industriale de distribuție chimică și skiduri tehnologice modulare. Conexiunea pneumatică orientabilă permite racordarea facilă a furtunurilor de aer chiar și în spații de montaj restrânse. Datorită piuliței centrale inovatoare care elimină îmbinările clasice cu flanșă și șuruburi, personalul de mentenanță poate inspecta sau înlocui membrana fără demontarea completă a corpului robinetului din instalație, reducând la minimum timpii de oprire.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
163625012
Material: PVC-C
PN: 10
Buc. 1.786,86 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
163625013
Material: PVC-C
PN: 10
Buc. 1.916,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
163625014
Material: PVC-C
PN: 10
Buc. 2.045,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
163625015
Material: PVC-C
PN: 10
Buc. 2.550,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
163625016
Material: PVC-C
PN: 10
Buc. 3.055,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
163625017
Material: PVC-C
PN: 10
Buc. 3.884,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
163625032
Material: PVC-C
PN: 10
Buc. 2.317,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
163625033
Material: PVC-C
PN: 10
Buc. 2.485,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
163625034
Material: PVC-C
PN: 10
Buc. 2.641,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
163625035
Material: PVC-C
PN: 10
Buc. 3.288,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
163625036
Material: PVC-C
PN: 10
Buc. 3.961,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
163625037
Material: PVC-C
PN: 10
Buc. 5.049,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
