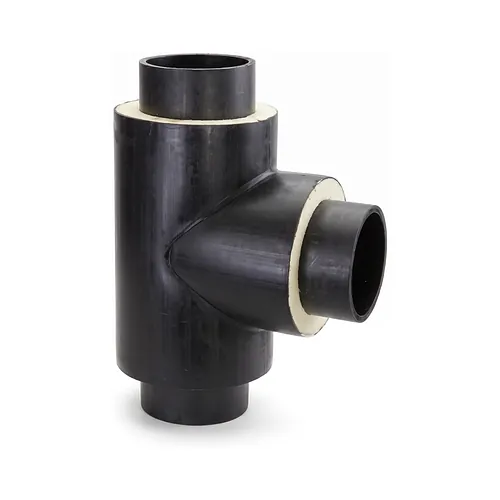

Teu 90 grade egal preizolat COOL-FIT 4.0 PEHD d250-d450 SDR17

Teu 90 grade egal preizolat COOL-FIT 4.0 PEHD d250-d450 SDR17

Material: PE100 PN: 10 Bar SDR: 17

  Fișă tehnică (PDF)

Teurile egale la 90 grade Georg Fischer COOL-FIT 4.0 asigură ramificarea preizolată a circuitelor principale de răcire secundară, refrigerare industrială și distribuție a apei răcite la o presiune nominală de 10 bar. Realizate ca fitinguri metrice tip spigot pentru rețele SDR17 cu dimensiuni între d250 și d450, aceste componente dispun de capete netede proiectate pentru îmbinarea prin mufe electrofuziune, garantând conexiuni de ramificație omogene, sigure și complet etanșe, fără elemente mecanice de asamblare.

Caracteristici tehnice

Conceptul constructiv 3-în-1 îmbină direct din fabrică țeava de transport, termoizolația și mantaua exterioară de protecție într-un ansamblu monolit perfect etanș la vapori. Această structură elimină complet punțile termice și menține performanța energetică pe un domeniu extins de lucru.

  • Presiune nominală de lucru: PN10 (SDR17)
  • Gamă dimensională: capete lise tip spigot d250 mm până la d450 mm
  • Material țeavă interioară de proces: polietilenă PEHD (PE100)
  • Izolație termică: spumă rigidă din poliuretan cu celule închise, fără halogeni
  • Conductivitate termică: coeficient lambda de cel mult 0,026 W/mK la 20 grade Celsius
  • Manta exterioară de protecție: polietilenă neagră de înaltă densitate, rezistentă la UV și impact
  • Interval de temperatură a fluidului: de la -50 grade Celsius până la +60 grade Celsius

Aplicații

Aceste teuri egale preizolate sunt proiectate pentru circuite magistrale de apă răcită și distribuție frigorifică în medii industriale solicitante. Mantaua etanșă la difuzia vaporilor și materialele imune la coroziune asigură o funcționare sigură în condiții de umiditate ridicată și temperaturi scăzute.

Aplicațiile principale cuprind industria alimentară și a băuturilor, depozitele frigorifice comerciale și industriale, procesele tehnologice din industria farmaceutică, centrele de date și instalațiile HVAC amplasate la exterior pe acoperiș. Deoarece polietilena previne depunerile de calcar și rezistă la medii ambiante agresive, piesa garantează o funcționare fiabilă fără întreținere pe o durată de viață de minimum 25 de ani.

Instalare și îmbinare

Îmbinarea pe șantier se realizează prin sudură cu mufe electrofuziune pe capetele lise ale țevii de proces SDR17. Capetele tip spigot permit alinierea rapidă cu dispozitive de fixare și sudarea omogenă prin aparate de electrofuziune automate.

După finalizarea ciclului de sudare a miezului PEHD și răcirea îmbinării, zona de conexiune se etanșează cu semicochilii izolante sau manșoane termocontractibile pentru a reface bariera continuă de vapori și protecția termică. Această procedură garantează integritatea structurală, împiedică pătrunderea umidității sub mantaua exterioară și elimină manopera consumatoare de timp specifică izolării ulterioare a conductelor metalice.

  Fișă tehnică (PDF)

Teurile egale la 90 grade Georg Fischer COOL-FIT 4.0 asigură ramificarea preizolată a circuitelor principale de răcire secundară, refrigerare industrială și distribuție a apei răcite la o presiune nominală de 10 bar. Realizate ca fitinguri metrice tip spigot pentru rețele SDR17 cu dimensiuni între d250 și d450, aceste componente dispun de capete netede proiectate pentru îmbinarea prin mufe electrofuziune, garantând conexiuni de ramificație omogene, sigure și complet etanșe, fără elemente mecanice de asamblare.

Caracteristici tehnice

Conceptul constructiv 3-în-1 îmbină direct din fabrică țeava de transport, termoizolația și mantaua exterioară de protecție într-un ansamblu monolit perfect etanș la vapori. Această structură elimină complet punțile termice și menține performanța energetică pe un domeniu extins de lucru.

  • Presiune nominală de lucru: PN10 (SDR17)
  • Gamă dimensională: capete lise tip spigot d250 mm până la d450 mm
  • Material țeavă interioară de proces: polietilenă PEHD (PE100)
  • Izolație termică: spumă rigidă din poliuretan cu celule închise, fără halogeni
  • Conductivitate termică: coeficient lambda de cel mult 0,026 W/mK la 20 grade Celsius
  • Manta exterioară de protecție: polietilenă neagră de înaltă densitate, rezistentă la UV și impact
  • Interval de temperatură a fluidului: de la -50 grade Celsius până la +60 grade Celsius

Aplicații

Aceste teuri egale preizolate sunt proiectate pentru circuite magistrale de apă răcită și distribuție frigorifică în medii industriale solicitante. Mantaua etanșă la difuzia vaporilor și materialele imune la coroziune asigură o funcționare sigură în condiții de umiditate ridicată și temperaturi scăzute.

Aplicațiile principale cuprind industria alimentară și a băuturilor, depozitele frigorifice comerciale și industriale, procesele tehnologice din industria farmaceutică, centrele de date și instalațiile HVAC amplasate la exterior pe acoperiș. Deoarece polietilena previne depunerile de calcar și rezistă la medii ambiante agresive, piesa garantează o funcționare fiabilă fără întreținere pe o durată de viață de minimum 25 de ani.

Instalare și îmbinare

Îmbinarea pe șantier se realizează prin sudură cu mufe electrofuziune pe capetele lise ale țevii de proces SDR17. Capetele tip spigot permit alinierea rapidă cu dispozitive de fixare și sudarea omogenă prin aparate de electrofuziune automate.

După finalizarea ciclului de sudare a miezului PEHD și răcirea îmbinării, zona de conexiune se etanșează cu semicochilii izolante sau manșoane termocontractibile pentru a reface bariera continuă de vapori și protecția termică. Această procedură garantează integritatea structurală, împiedică pătrunderea umidității sub mantaua exterioară și elimină manopera consumatoare de timp specifică izolării ulterioare a conductelor metalice.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 250 mm
738203121
Material: PE100
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
738203122
Material: PE100
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
738203123
Material: PE100
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 355 mm
738203124
Material: PE100
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400 mm
738203175
Material: PE100
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 450 mm
738203176
Material: PE100
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 738203121
D: 250 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 738203122
D: 280 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 738203123
D: 315 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 738203124
D: 355 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 738203175
D: 400 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 738203176
D: 450 mm
Livrare în 24h
La Cerere / Buc.
