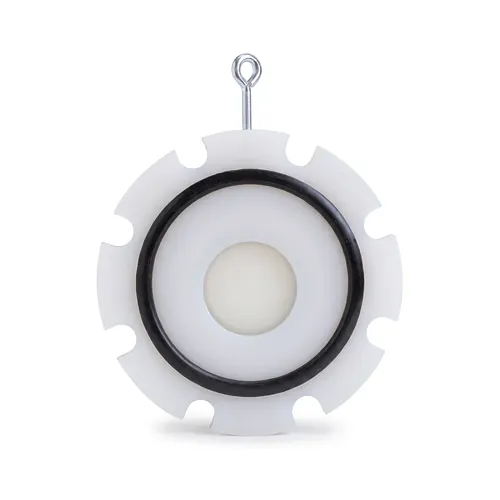

Supapă de sens tip 369 PVDF fără arc d40-315mm

Supapă de sens tip 369 PVDF fără arc d40-315mm

Material: PVDF Garnitura: FKM

  Fișă tehnică (PDF)

Supapa de sens wafer Georg Fischer SYGEF Standard tip 369 previne curgerea inversă în rețelele de distribuție a chimicalelor agresive și în conductele industriale de înaltă puritate. Proiectată fără arc de readucere metalic, această clapetă antiretur funcționează exclusiv pe baza gravitației și a contrapresiunii hidrodinamice. Corpul este fabricat din polifluorură de viniliden (PVDF) pură, cu garnituri din elastomer fluorurat (FKM), asigurând o rezistență deosebită la acizi concentrați și solicitări termice intense.

Caracteristici tehnice

Supapa de sens tip 369 folosește o clapetă complet nemetalică acționată gravitațional pentru a proteja echipamentele tehnologice împotriva refluxului. Absența arcului intern din metal elimină riscurile de coroziune punctuală, oboseală mecanică și contaminare a fluidului prin cedarea ionilor metalici.

Mecanismul oferă o deschidere promptă și o cădere redusă de presiune pe trasee de conductă orizontale sau verticale:

  • Presiune de deschidere pe conducte orizontale: Clapeta se deschide la o presiune minimă de aproximativ 1 mbar.
  • Presiune de deschidere pe conducte verticale: În flux ascendent, curgerea declanșează deschiderea între 10 și 18 mbar.
  • Coloană de etanșare: Închiderea etanșă este asigurată de o coloană hidrostatică de retur de 2 metri de apă.
  • Temperatură de lucru: Rezistă la regim continuu de funcționare între -20 grade C și +140 grade C.
  • Calitatea suprafeței: Rugozitatea interioară de maximum Ra 0,5 micrometri limitează depunerile și formarea biofilmului.

Materiale și standarde

Fabricată din PVDF virgin și garnitură de etanșare din FKM, supapa garantează o compatibilitate chimică extinsă în procese solicitante. Piesa respectă standardele industriale ISO 10931 și lungimile de montaj EN 558 pentru integrare directă în rețele de conducte.

Materialul PVDF prezintă inerție chimică excelentă față de acizi minerali concentrați, săruri, hidrocarburi alifatice și apă deionizată. Piesa permite proceduri periodice de dezinfectare, incluzând sterilizarea cu abur, tratarea cu ozon și sanitizarea cu apă fierbinte. PVDF-ul nu este rezistent la baze anorganice sau organice precum hidroxidul de sodiu sau aminele. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama SYGEF însoțită de certificate complete de calitate.

Instalare și îmbinare

Construcția compactă de tip sandwich (wafer) se montează între adaptoare flanșă și flanșe libere conforme cu cercurile de găuri ISO, DIN sau ANSI. Urechile integrate pe corpul supapei permit ghidarea la montaj și garantează alinierea coaxială precisă între fețele flanșelor.

Pentru funcționarea corectă a închiderii de reținere, montajul trebuie să respecte sensul de curgere marcat pe corp. Pe tronsoanele orizontale de conductă, clapeta se poziționează cu axul de rotație orientat în sus, pentru a permite readucerea gravitațională. Pe tronsoanele verticale, instalarea este admisă numai pe direcție de curgere ascendentă, asigurând închiderea etanșă prin presiunea coloanei de lichid.

  Fișă tehnică (PDF)

Supapa de sens wafer Georg Fischer SYGEF Standard tip 369 previne curgerea inversă în rețelele de distribuție a chimicalelor agresive și în conductele industriale de înaltă puritate. Proiectată fără arc de readucere metalic, această clapetă antiretur funcționează exclusiv pe baza gravitației și a contrapresiunii hidrodinamice. Corpul este fabricat din polifluorură de viniliden (PVDF) pură, cu garnituri din elastomer fluorurat (FKM), asigurând o rezistență deosebită la acizi concentrați și solicitări termice intense.

Caracteristici tehnice

Supapa de sens tip 369 folosește o clapetă complet nemetalică acționată gravitațional pentru a proteja echipamentele tehnologice împotriva refluxului. Absența arcului intern din metal elimină riscurile de coroziune punctuală, oboseală mecanică și contaminare a fluidului prin cedarea ionilor metalici.

Mecanismul oferă o deschidere promptă și o cădere redusă de presiune pe trasee de conductă orizontale sau verticale:

  • Presiune de deschidere pe conducte orizontale: Clapeta se deschide la o presiune minimă de aproximativ 1 mbar.
  • Presiune de deschidere pe conducte verticale: În flux ascendent, curgerea declanșează deschiderea între 10 și 18 mbar.
  • Coloană de etanșare: Închiderea etanșă este asigurată de o coloană hidrostatică de retur de 2 metri de apă.
  • Temperatură de lucru: Rezistă la regim continuu de funcționare între -20 grade C și +140 grade C.
  • Calitatea suprafeței: Rugozitatea interioară de maximum Ra 0,5 micrometri limitează depunerile și formarea biofilmului.

Materiale și standarde

Fabricată din PVDF virgin și garnitură de etanșare din FKM, supapa garantează o compatibilitate chimică extinsă în procese solicitante. Piesa respectă standardele industriale ISO 10931 și lungimile de montaj EN 558 pentru integrare directă în rețele de conducte.

Materialul PVDF prezintă inerție chimică excelentă față de acizi minerali concentrați, săruri, hidrocarburi alifatice și apă deionizată. Piesa permite proceduri periodice de dezinfectare, incluzând sterilizarea cu abur, tratarea cu ozon și sanitizarea cu apă fierbinte. PVDF-ul nu este rezistent la baze anorganice sau organice precum hidroxidul de sodiu sau aminele. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama SYGEF însoțită de certificate complete de calitate.

Instalare și îmbinare

Construcția compactă de tip sandwich (wafer) se montează între adaptoare flanșă și flanșe libere conforme cu cercurile de găuri ISO, DIN sau ANSI. Urechile integrate pe corpul supapei permit ghidarea la montaj și garantează alinierea coaxială precisă între fețele flanșelor.

Pentru funcționarea corectă a închiderii de reținere, montajul trebuie să respecte sensul de curgere marcat pe corp. Pe tronsoanele orizontale de conductă, clapeta se poziționează cu axul de rotație orientat în sus, pentru a permite readucerea gravitațională. Pe tronsoanele verticale, instalarea este admisă numai pe direcție de curgere ascendentă, asigurând închiderea etanșă prin presiunea coloanei de lichid.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 40 mm
PN 10 Bar
175369022
Material: PVDF
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
PN 10 Bar
175369023
Material: PVDF
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
PN 10 Bar
175369024
Material: PVDF
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
PN 10 Bar
175369025
Material: PVDF
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
PN 10 Bar
175369026
Material: PVDF
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
PN 10 Bar
175369027
Material: PVDF
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
PN 10 Bar
175369029
Material: PVDF
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
PN 6 Bar
175369030
Material: PVDF
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
PN 6 Bar
175369031
Material: PVDF
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
PN 6 Bar
175369032
Material: PVDF
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
PN 6 Bar
175369033
Material: PVDF
Garnitura: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
