Supapă de sens wafer PROGEF PP-H Tip 369 DN32-DN300

  Fișă tehnică (PDF)

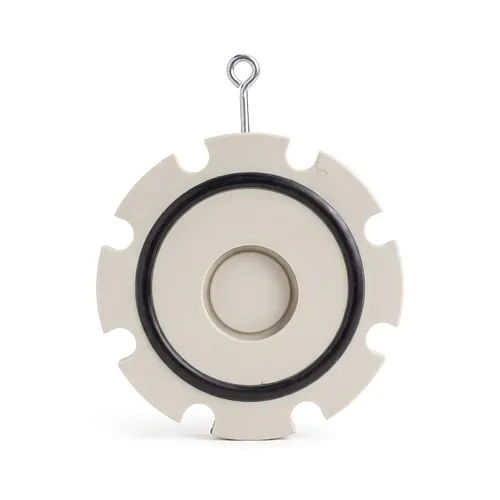

Supapa de sens tip wafer Georg Fischer PROGEF Standard Tip 369 este o clapetă antiretur industrială executată din polipropilenă homopolimer beta (beta-PP-H), destinată prevenirii curgerii inverse în rețele chimice și tehnologice. Se montează între flanșe libere și acoperă diametre exterioare de la d40 până la d315 mm, corespunzătoare dimensiunilor nominale DN32 până la DN300. Presiunea nominală este PN10 pentru DN32-DN125 și PN6 pentru DN150-DN300, la temperaturi de lucru ambientale, cu o durată de exploatare calculată de douăzeci și cinci de ani în regim nominal. BigWeld livrează robinetul în calitate de distribuitor autorizat Georg Fischer.

Corpul de tip wafer păstrează o lungime de montaj redusă față de clapetele cu racord olandez sau cu flanșe, astfel încât supapa poate fi integrată în tronsoane existente fără modificări majore. Ocheții de centrare integrați în corp poziționează supapa pe cercul de prezoane al flanșei în timpul asamblării și elimină erorile de aliniere la strângerea între flanșele libere. Clapeta funcționează fără arc: este deschisă de curgerea fluidului vehiculat și închisă de presiunea hidrostatică din contracurent, ceea ce menține pierderi de sarcină reduse la deschidere completă și asigură un răspuns rapid la inversarea sensului.

Etanșarea este realizată de un scaun elastomeric profilat din EPDM sau FKM, ales în funcție de mediul vehiculat: acizi anorganici, soluții alcaline, saramuri industriale și apă demineralizată. Supapa se poate monta atât pe tronsoane orizontale, cât și pe coloane verticale; varianta verticală, cu sensul de curgere de jos în sus, este cea preferată, deoarece gravitația ajută revenirea clapetei pe scaun. Beta-PP-H îmbină o rezistență ridicată la șoc, stabilitate termică și inerție chimică, ceea ce recomandă Tipul 369 pentru stații de epurare, sisteme de distribuție chimică, linii de decapare și circuite de apă de răcire.

• Material: polipropilenă homopolimer beta-PP-H, GF Piping Systems
• Gamă dimensională: d40 până la d315 mm, DN32 până la DN300
• Presiune nominală: PN10 pentru DN32-DN125, PN6 pentru DN150-DN300
• Garnituri scaun: EPDM sau FKM
• Construcție: clapetă fără arc, corp wafer pentru montaj între flanșe
