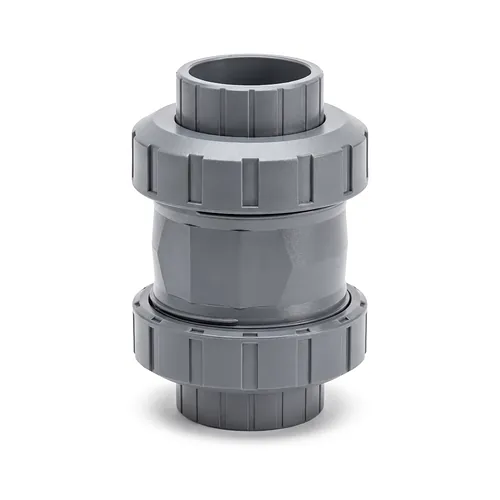

Supapă de sens tip 562 PVC-C PN10

Supapă de sens tip 562 PVC-C PN10

Material: PVC-C PN: PN10

  Fișă tehnică (PDF)

Supapa de sens Georg Fischer tip 562 este o clapetă antiretur cu con și arc, injectată din PVC-C, pentru prevenirea refluxului în conductele industriale de proces. Se livrează cu mufe filetate interioare Rp de la 3/8" la 4", cu inele exterioare de ranforsare din inox, cu presiunea nominală PN10 la 20 de grade C pe toată gama și cu garnituri EPDM sau FKM, pentru instalații de dozare, pompare și tratare a apei.

Caracteristici tehnice

Conul de închidere optimizat hidraulic este menținut pe scaunul de etanșare de un arc intern, astfel încât supapa închide etanș în poziția de repaus, fără contrapresiune hidrostatică, și poate fi montată atât pe trasee orizontale, cât și verticale. Ghidarea dublă menține conul centrat pe toată cursa, eliminând bătăile mecanice, pulsațiile și vibrațiile la viteze mari de curgere.

  • Presiune nominală: PN10 la 20 de grade C pentru întreaga gamă dimensională
  • Conexiuni: mufe cilindrice filetate Rp, de la 3/8" la 4", cu inele metalice exterioare de ranforsare
  • Element de închidere: con cu ghidare dublă și arc din oțel inoxidabil 1.4310
  • Etanșare: EPDM pentru uz industrial curent sau FKM pentru medii chimice agresive
  • Poziție de montaj: orientare liberă, independentă de presiunea hidrostatică a coloanei
  • Lungime constructivă: identică cu cea a robinetului cu bilă tip 546, pentru tronsoane compacte

Aplicații

Supapa împiedică inversarea sensului de curgere în instalațiile de dozare, în stațiile de pompare și în circuitele industriale de tratare a fluidelor, acolo unde clapetele metalice ar fi expuse coroziunii. Deoarece lungimea de montaj corespunde robinetului cu bilă tip 546, se poate monta ca înlocuitor direct sau în ansamblu modular, fără modificarea conductei existente.

În cadrul gamei industriale Georg Fischer din PVC-C, aplicațiile uzuale includ conducte de proces chimic, tratarea apei demineralizate și a apelor uzate, galvanizarea și tratarea suprafețelor, precum și liniile din vopsitorii sau microelectronică, unde este necesară rezistență chimică ridicată la acizi, baze și săruri, la temperaturi ridicate.

Materiale și standarde

Corpul și componentele interne de închidere sunt realizate din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, un material ignifug, cu rigiditate mecanică superioară și rezistență chimică dovedită la temperaturi de lucru de până la 80 de grade C. Arcul și inelele de ranforsare a filetului sunt din oțel inoxidabil 1.4310, iar elementele de etanșare sunt din elastomer EPDM sau FKM, alese în funcție de mediul vehiculat.

Țevile și fitingurile sistemului din PVC-C în care se montează supapa sunt dimensionate conform ISO 15493 și DIN 8079 / DIN 8080, astfel încât componentele filetate, lipite prin mufare și cu flanșe formează un sistem industrial unitar.

  Fișă tehnică (PDF)

Supapa de sens Georg Fischer tip 562 este o clapetă antiretur cu con și arc, injectată din PVC-C, pentru prevenirea refluxului în conductele industriale de proces. Se livrează cu mufe filetate interioare Rp de la 3/8" la 4", cu inele exterioare de ranforsare din inox, cu presiunea nominală PN10 la 20 de grade C pe toată gama și cu garnituri EPDM sau FKM, pentru instalații de dozare, pompare și tratare a apei.

Caracteristici tehnice

Conul de închidere optimizat hidraulic este menținut pe scaunul de etanșare de un arc intern, astfel încât supapa închide etanș în poziția de repaus, fără contrapresiune hidrostatică, și poate fi montată atât pe trasee orizontale, cât și verticale. Ghidarea dublă menține conul centrat pe toată cursa, eliminând bătăile mecanice, pulsațiile și vibrațiile la viteze mari de curgere.

  • Presiune nominală: PN10 la 20 de grade C pentru întreaga gamă dimensională
  • Conexiuni: mufe cilindrice filetate Rp, de la 3/8" la 4", cu inele metalice exterioare de ranforsare
  • Element de închidere: con cu ghidare dublă și arc din oțel inoxidabil 1.4310
  • Etanșare: EPDM pentru uz industrial curent sau FKM pentru medii chimice agresive
  • Poziție de montaj: orientare liberă, independentă de presiunea hidrostatică a coloanei
  • Lungime constructivă: identică cu cea a robinetului cu bilă tip 546, pentru tronsoane compacte

Aplicații

Supapa împiedică inversarea sensului de curgere în instalațiile de dozare, în stațiile de pompare și în circuitele industriale de tratare a fluidelor, acolo unde clapetele metalice ar fi expuse coroziunii. Deoarece lungimea de montaj corespunde robinetului cu bilă tip 546, se poate monta ca înlocuitor direct sau în ansamblu modular, fără modificarea conductei existente.

În cadrul gamei industriale Georg Fischer din PVC-C, aplicațiile uzuale includ conducte de proces chimic, tratarea apei demineralizate și a apelor uzate, galvanizarea și tratarea suprafețelor, precum și liniile din vopsitorii sau microelectronică, unde este necesară rezistență chimică ridicată la acizi, baze și săruri, la temperaturi ridicate.

Materiale și standarde

Corpul și componentele interne de închidere sunt realizate din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, un material ignifug, cu rigiditate mecanică superioară și rezistență chimică dovedită la temperaturi de lucru de până la 80 de grade C. Arcul și inelele de ranforsare a filetului sunt din oțel inoxidabil 1.4310, iar elementele de etanșare sunt din elastomer EPDM sau FKM, alese în funcție de mediul vehiculat.

Țevile și fitingurile sistemului din PVC-C în care se montează supapa sunt dimensionate conform ISO 15493 și DIN 8079 / DIN 8080, astfel încât componentele filetate, lipite prin mufare și cu flanșe formează un sistem industrial unitar.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
Filet 3/8"
Garnitura EPDM
163562021
Material: PVC-C
PN: PN10
Buc. 822,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1/2"
Garnitura EPDM
163562022
Material: PVC-C
PN: PN10
Buc. 822,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/4"
Garnitura EPDM
163562023
Material: PVC-C
PN: PN10
Buc. 963,93 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1"
Garnitura EPDM
163562024
Material: PVC-C
PN: PN10
Buc. 1.162,37 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/4"
Garnitura EPDM
163562025
Material: PVC-C
PN: PN10
Buc. 1.652,59 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/2"
Garnitura EPDM
163562026
Material: PVC-C
PN: PN10
Buc. 1.757,67 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 2"
Garnitura EPDM
163562027
Material: PVC-C
PN: PN10
Buc. 2.251,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 2 1/2"
Garnitura EPDM
163562028
Material: PVC-C
PN: PN10
Buc. 4.502,56 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3"
Garnitura EPDM
163562029
Material: PVC-C
PN: PN10
Buc. 5.628,07 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 4"
Garnitura EPDM
163562030
Material: PVC-C
PN: PN10
Buc. 6.754,07 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/8"
Garnitura FKM
163562031
Material: PVC-C
PN: PN10
Buc. 957,26 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1/2"
Garnitura FKM
163562032
Material: PVC-C
PN: PN10
Buc. 957,26 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/4"
Garnitura FKM
163562033
Material: PVC-C
PN: PN10
Buc. 1.159,99 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1"
Garnitura FKM
163562034
Material: PVC-C
PN: PN10
Buc. 1.444,96 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/4"
Garnitura FKM
163562035
Material: PVC-C
PN: PN10
Buc. 2.045,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/2"
Garnitura FKM
163562036
Material: PVC-C
PN: PN10
Buc. 2.222,33 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 2"
Garnitura FKM
163562037
Material: PVC-C
PN: PN10
Buc. 2.948,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 2 1/2"
Garnitura FKM
163562038
Material: PVC-C
PN: PN10
Buc. 5.897,18 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3"
Garnitura FKM
163562039
Material: PVC-C
PN: PN10
Buc. 7.371,53 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 4"
Garnitura FKM
163562040
Material: PVC-C
PN: PN10
Buc. 8.846,16 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 163562021
Filet: 3/8"
Garnitura: EPDM
Livrare în 24h
822,36 RON / Buc.
Cod produs: 163562022
Filet: 1/2"
Garnitura: EPDM
Livrare în 24h
822,36 RON / Buc.
Cod produs: 163562023
Filet: 3/4"
Garnitura: EPDM
Livrare în 24h
963,93 RON / Buc.
Cod produs: 163562024
Filet: 1"
Garnitura: EPDM
Livrare în 24h
1.162,37 RON / Buc.
Cod produs: 163562025
Filet: 1 1/4"
Garnitura: EPDM
Livrare în 24h
1.652,59 RON / Buc.
Cod produs: 163562026
Filet: 1 1/2"
Garnitura: EPDM
Livrare în 24h
1.757,67 RON / Buc.
Cod produs: 163562027
Filet: 2"
Garnitura: EPDM
Livrare în 24h
2.251,40 RON / Buc.
Cod produs: 163562028
Filet: 2 1/2"
Garnitura: EPDM
Livrare în 24h
4.502,56 RON / Buc.
Cod produs: 163562029
Filet: 3"
Garnitura: EPDM
Livrare în 24h
5.628,07 RON / Buc.
Cod produs: 163562030
Filet: 4"
Garnitura: EPDM
Livrare în 24h
6.754,07 RON / Buc.
Cod produs: 163562031
Filet: 3/8"
Garnitura: FKM
Livrare în 24h
957,26 RON / Buc.
Cod produs: 163562032
Filet: 1/2"
Garnitura: FKM
Livrare în 24h
957,26 RON / Buc.
Cod produs: 163562033
Filet: 3/4"
Garnitura: FKM
Livrare în 24h
1.159,99 RON / Buc.
Cod produs: 163562034
Filet: 1"
Garnitura: FKM
Livrare în 24h
1.444,96 RON / Buc.
Cod produs: 163562035
Filet: 1 1/4"
Garnitura: FKM
Livrare în 24h
2.045,15 RON / Buc.
Cod produs: 163562036
Filet: 1 1/2"
Garnitura: FKM
Livrare în 24h
2.222,33 RON / Buc.
Cod produs: 163562037
Filet: 2"
Garnitura: FKM
Livrare în 24h
2.948,75 RON / Buc.
Cod produs: 163562038
Filet: 2 1/2"
Garnitura: FKM
Livrare în 24h
5.897,18 RON / Buc.
Cod produs: 163562039
Filet: 3"
Garnitura: FKM
Livrare în 24h
7.371,53 RON / Buc.
Cod produs: 163562040
Filet: 4"
Garnitura: FKM
Livrare în 24h
8.846,16 RON / Buc.
