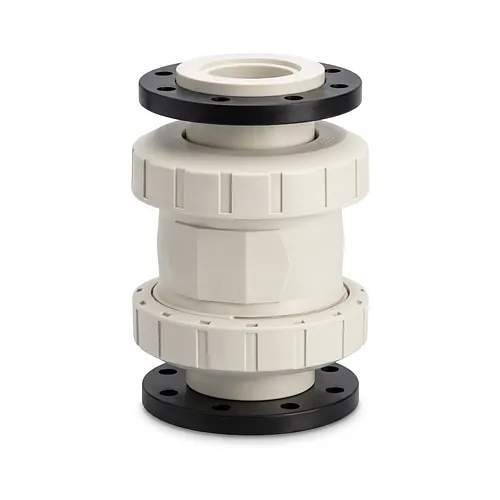

Supapă de sens PP-H PROGEF Tip 561 DN65-DN100 PN10

Supapă de sens PP-H PROGEF Tip 561 DN65-DN100 PN10

Material: PP-H PN: 10 Bar

  Fișă tehnică (PDF)

Supapa de sens PROGEF Standard Tip 561 de la Georg Fischer este o armătură industrială antiretur fabricată din polipropilenă homopolimer izotactică (PP-H), proiectată pentru instalații chimice solicitante, epurarea apelor uzate și tratarea apei industriale. Disponibilă în dimensiuni de la d75 până la d110 (DN65 până la DN100), cu o presiune nominală de lucru PN10 (10 bar la 20 grade Celsius), această supapă previne eficient curgerea inversă în rețelele sub presiune. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează componente originale PROGEF, proiectate pentru o rezistență chimică remarcabilă și o durată de viață extinsă.

Caracteristici tehnice

Supapa de sens PROGEF Tip 561 include un con de închidere dublu ghidat fără arc, optimizat hidrodinamic și conceput exclusiv pentru coloane de conducte verticale. Închiderea se produce în mod fiabil prin contrapresiunea fluidului, fiind necesară o coloană minimă de apă de doar 2 metri pentru a asigura o etanșare perfectă pe scaunele din elastomer.

Datorită funcționării complet lipsite de componente metalice sau arcuri, contactul cu fluidul vehiculat este limitat la materiale termoplastice și elastomerice inerte, eliminând complet coroziunea în medii agresive. Mecanismul funcționează silențios, fără vibrații sau pulsații ale conului, chiar și în regimuri cu viteze ridicate de curgere.

  • Presiune nominală: PN10 (10 bar la 20 grade Celsius)
  • Gama dimensională: d75 până la d110 mm (DN65 până la DN100)
  • Opțiuni de etanșare: Garnituri din elastomer EPDM sau FKM
  • Mecanism de închidere: Con dublu ghidat fără arc pentru montaj vertical
  • Presiune minimă de închidere: Coloană de apă de minimum 2 metri
  • Lungime constructivă: Conform EN 558 seria de bază 1

Materiale și standarde

Corpul supapei este realizat din polipropilenă homopolimer izotactică beta-nucleată (PP-H), oferind o rezistență mecanică ridicată și o compatibilitate chimică excelentă cu acizi industriali, baze și soluții saline. Flanșele libere PP-oțel sunt fabricate din polipropilenă armată cu fibră de sticlă și inserție interioară din oțel, asigurând o distribuție uniformă a cuplului de strângere a șuruburilor.

Produsul este fabricat și certificat în conformitate cu standardul european EN ISO 16137 pentru supape de sens industriale din materiale termoplastice. Dimensiunile de conectare și perforațiile flanșelor respectă normele ISO 7005, EN 1092 și DIN 2501, garantând integrarea facilă în rețele standardizate de conducte industriale din Europa.

Instalare și îmbinare

Supapa Tip 561 vine preechipată din fabrică cu flanșe libere PP-oțel, concepute pentru asamblarea directă cu flanșe pe tronsoane de conductă verticale cu flux ascendent. Lungimea de montaj standardizată conform EN 558 seria de bază 1 permite montajul facil și înlocuirea directă a armăturilor existente fără modificarea geometriei conductelor.

Instalatorii trebuie să asigure strângerea în cruce a șuruburilor de flanșă folosind cuplurile recomandate, împreună cu garnituri plate corespunzătoare. Absența arcurilor metalice prelungește intervalele de mentenanță, iar conexiunea cu flanșe permite demontarea rapidă pentru inspecție sau înlocuirea scaunelor de etanșare fără a tăia conducta.

  Fișă tehnică (PDF)

Supapa de sens PROGEF Standard Tip 561 de la Georg Fischer este o armătură industrială antiretur fabricată din polipropilenă homopolimer izotactică (PP-H), proiectată pentru instalații chimice solicitante, epurarea apelor uzate și tratarea apei industriale. Disponibilă în dimensiuni de la d75 până la d110 (DN65 până la DN100), cu o presiune nominală de lucru PN10 (10 bar la 20 grade Celsius), această supapă previne eficient curgerea inversă în rețelele sub presiune. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează componente originale PROGEF, proiectate pentru o rezistență chimică remarcabilă și o durată de viață extinsă.

Caracteristici tehnice

Supapa de sens PROGEF Tip 561 include un con de închidere dublu ghidat fără arc, optimizat hidrodinamic și conceput exclusiv pentru coloane de conducte verticale. Închiderea se produce în mod fiabil prin contrapresiunea fluidului, fiind necesară o coloană minimă de apă de doar 2 metri pentru a asigura o etanșare perfectă pe scaunele din elastomer.

Datorită funcționării complet lipsite de componente metalice sau arcuri, contactul cu fluidul vehiculat este limitat la materiale termoplastice și elastomerice inerte, eliminând complet coroziunea în medii agresive. Mecanismul funcționează silențios, fără vibrații sau pulsații ale conului, chiar și în regimuri cu viteze ridicate de curgere.

  • Presiune nominală: PN10 (10 bar la 20 grade Celsius)
  • Gama dimensională: d75 până la d110 mm (DN65 până la DN100)
  • Opțiuni de etanșare: Garnituri din elastomer EPDM sau FKM
  • Mecanism de închidere: Con dublu ghidat fără arc pentru montaj vertical
  • Presiune minimă de închidere: Coloană de apă de minimum 2 metri
  • Lungime constructivă: Conform EN 558 seria de bază 1

Materiale și standarde

Corpul supapei este realizat din polipropilenă homopolimer izotactică beta-nucleată (PP-H), oferind o rezistență mecanică ridicată și o compatibilitate chimică excelentă cu acizi industriali, baze și soluții saline. Flanșele libere PP-oțel sunt fabricate din polipropilenă armată cu fibră de sticlă și inserție interioară din oțel, asigurând o distribuție uniformă a cuplului de strângere a șuruburilor.

Produsul este fabricat și certificat în conformitate cu standardul european EN ISO 16137 pentru supape de sens industriale din materiale termoplastice. Dimensiunile de conectare și perforațiile flanșelor respectă normele ISO 7005, EN 1092 și DIN 2501, garantând integrarea facilă în rețele standardizate de conducte industriale din Europa.

Instalare și îmbinare

Supapa Tip 561 vine preechipată din fabrică cu flanșe libere PP-oțel, concepute pentru asamblarea directă cu flanșe pe tronsoane de conductă verticale cu flux ascendent. Lungimea de montaj standardizată conform EN 558 seria de bază 1 permite montajul facil și înlocuirea directă a armăturilor existente fără modificarea geometriei conductelor.

Instalatorii trebuie să asigure strângerea în cruce a șuruburilor de flanșă folosind cuplurile recomandate, împreună cu garnituri plate corespunzătoare. Absența arcurilor metalice prelungește intervalele de mentenanță, iar conexiunea cu flanșe permite demontarea rapidă pentru inspecție sau înlocuirea scaunelor de etanșare fără a tăia conducta.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 75 mm
Garnitura EPDM
167561428
Material: PP-H
PN: 10 Bar
Buc. 2.974,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
167561438
Material: PP-H
PN: 10 Bar
Buc. 3.569,29 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
167561429
Material: PP-H
PN: 10 Bar
Buc. 3.718,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
167561439
Material: PP-H
PN: 10 Bar
Buc. 4.461,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
167561430
Material: PP-H
PN: 10 Bar
Buc. 4.461,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
167561440
Material: PP-H
PN: 10 Bar
Buc. 5.354,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 167561428
D: 75 mm
Garnitura: EPDM
Livrare în 24h
2.974,45 RON / Buc.
Cod produs: 167561438
D: 75 mm
Garnitura: FKM
Livrare în 24h
3.569,29 RON / Buc.
Cod produs: 167561429
D: 90 mm
Garnitura: EPDM
Livrare în 24h
3.718,15 RON / Buc.
Cod produs: 167561439
D: 90 mm
Garnitura: FKM
Livrare în 24h
4.461,75 RON / Buc.
Cod produs: 167561430
D: 110 mm
Garnitura: EPDM
Livrare în 24h
4.461,75 RON / Buc.
Cod produs: 167561440
D: 110 mm
Garnitura: FKM
Livrare în 24h
5.354,00 RON / Buc.
