Supapă de sens PP-H tip 562 filet armat Rp PN10

  Fișă tehnică (PDF)

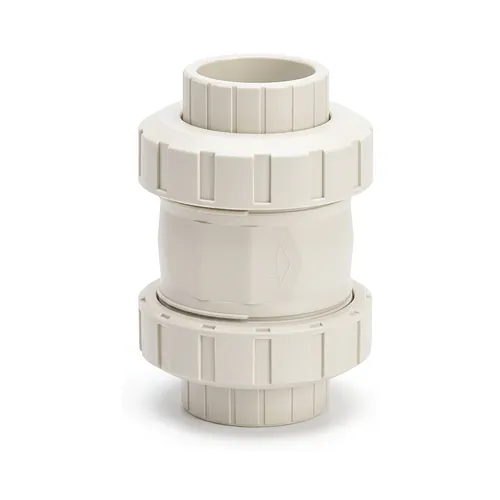

Supapa de sens Georg Fischer PROGEF Standard tip 562 este o armătură termoplastică industrială fabricată din homopolimer de polipropilenă beta (β-PP-H), proiectată pentru prevenirea fiabilă a refluxului în rețele sub presiune. Echipată cu mufe filetate cilindrice interioare Rp armate și o construcție cu dublu racord olandez, această supapă certificată la presiunea nominală de 10 bar (PN10) garantează închiderea etanșă în conducte pentru chimicale agresive, tratarea apei industriale și transportul efluenților.

Caracteristici tehnice

Supapa de sens PROGEF tip 562 utilizează un con de închidere dublu ghidat și un arc integrat pentru a asigura o etanșare imediată și sigură. Acest mecanism funcționează optim fără a depinde de contrapresiunea hidrostatică din coloana de fluid din aval.

• Presiune nominală: PN10 (10 bar la o temperatură de 20 grade Celsius).
• Mecanism de închidere: Con asistat de arc din oțel inoxidabil 1.4310 (V2A).
• Profil de ghidare: Con dublu ghidat pentru funcționare silențioasă și reducerea uzurii hidrodinamice.
• Poziție de montaj: Funcționare eficientă în conducte orizontale, verticale sau înclinate.
• Garnituri de etanșare: Elastomeri de înaltă calitate din EPDM sau FKM.
• Geometrie racord: Mufe filetate interioare armate conform standardului Rp.

Materiale și standarde

Produsă în conformitate cu standardul EN ISO 16137, carcasa supapei este realizată integral din homopolimer de polipropilenă beta (β-PP-H). Acest material conferă o rezistență chimică deosebită împotriva acizilor, bazelor, solvenților și sărurilor, asigurând o durată de viață proiectată de 25 de ani.

Armătura este echipată cu garnituri de etanșare din EPDM sau FKM, selectate în funcție de compatibilitatea cu fluidul de lucru vehiculat. Arcul intern este executat din oțel inoxidabil rezistent 1.4310 (V2A), menținându-și elasticitatea și forța de reacție pe parcursul ciclurilor repetate de lucru. La exterior, mufele filetate Rp includ un inel de armare din oțel inoxidabil ce preia solicitările tangențiale și previne fisurarea materialului plastic la strângere mecanică.

Instalare și îmbinare

Construcția cu dublu racord olandez permite montarea radială rapidă și inspecția directă pe poziție fără a necesita demontarea conductei. Conexiunile filetate se asamblează direct pe filete exterioare Rp standardizate, simplificând operațiunile de mentenanță și revizie.

La montaj, este esențial să se verifice sensul de curgere marcat pe corpul supapei pentru a corespunde fluxului din instalație. Datorită arcului intern din oțel inoxidabil 1.4310, supapa funcționează perfect atât pe orizontală, cât și pe coloane verticale cu flux ascendent. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama completă de robineți și sisteme din PP-H în întreaga Europă, punând la dispoziția inginerilor soluții termoplastice robuste pentru medii industriale solicitante unde metalul corodează.
