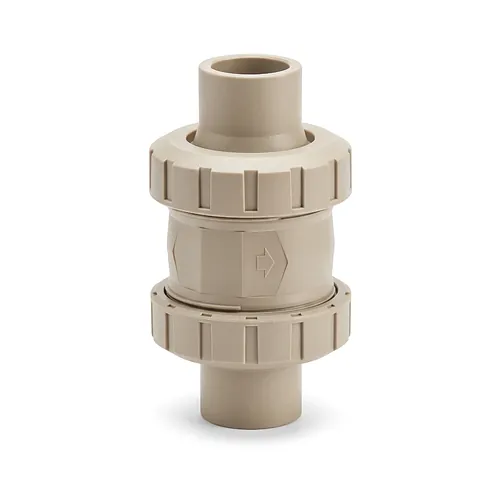

Supapă de sens PP-H sudură cap la cap Tip 561 PN10 SDR11

  Fișă tehnică (PDF)

Supapa de sens Georg Fischer PROGEF Standard Tip 561 este fabricată din polipropilenă homopolimer izotactică (PP-H) pentru controlul debitului unidirecțional în rețele industriale solicitante. Proiectată special pentru montaj pe conducte verticale, această clapetă antiretur cu dublu olandez funcționează complet fără arc, folosind gravitația și contrapresiunea fluidului pentru o etanșare sigură. Conul de retur dublu ghidat, optimizat hidraulic, asigură o curgere stabilă, fără vibrații, chiar și la viteze ridicate ale mediului. BigWeld, în calitate de distribuitor autorizat Georg Fischer, livrează această armătură industrială în întreaga Europă pentru procese chimice, tratarea apei industriale și neutralizarea efluenților.

Fabricată în conformitate cu standardul EN ISO 16137, supapa PROGEF Tip 561 este certificată pentru presiunea nominală PN10 (10 bar) la 20 de grade Celsius. Ștuțurile metrice alungite pentru sudură cap la cap respectă raportul dimensional SDR11 și sunt compatibile cu aparatele clasice de sudură cap la cap și cu tehnologia cu infraroșu (IR-Plus). Construcția demontabilă cu dublu olandez permite montarea și demontarea radială rapidă, fără secționarea tronsoanelor adiacente, iar cotele de montaj corespund robinetelor cu bilă Georg Fischer Tip 546, facilitând proiectarea modulară și mentenanța.

Mecanismul gravitațional fără arc necesită o coloană statică de apă de minimum 2 metri pentru o blocare etanșă la retur. Garniturile de etanșare sunt disponibile din elastomeri EPDM sau FKM, în funcție de compatibilitatea chimică a fluidului vehiculat. Polipropilena PP-H oferă rezistență hidrostatică remarcabilă pe termen lung, rezistență excelentă la fisurare sub tensiune și stabilitate termică ridicată la temperaturi cuprinse între 0 și 80 de grade Celsius. Componentele în contact direct cu fluidul rezistă la săruri agresive, acizi minerali și soluții alcaline, cu o durată de viață proiectată de până la 25 de ani. Disponibilă în dimensiunile d20 - d110 mm.
