Ștuț de sudare PEHD COOL-FIT 2.0

Ștuț de sudare PEHD COOL-FIT 2.0

Material: PE100 PN: 16 Bar

  Fișă tehnică (PDF)

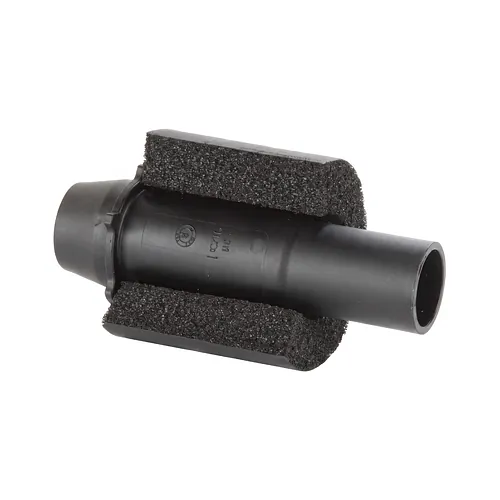

Ștuțul de sudare PEHD COOL-FIT 2.0 Georg Fischer este o piesă tehnică preizolată proiectată pentru realizarea ramificațiilor secundare în circuite industriale de răcire și climatizare. Fabricat din polietilenă PE100 în clasa de presiune SDR11 PN16, acest fiting asigură racordarea directă pe conductele principale fără a necesita secționarea magistralei pentru inserarea de teuri mari de reducție. Componenta oferă o barieră etanșă la vapori, eficiență termică ridicată și o durabilitate operațională pe termen lung.

Caracteristici tehnice

Acest port de sudare oferă o derivație sigură, proiectată pentru funcționare continuă la o presiune nominală de 16 bar pe un domeniu extins de temperaturi. Piesa combină un con de sudare directă cu un ștuț metric lis SDR11 pentru racordarea traseelor secundare.

  • Presiune nominală de lucru: 16 bar (PN16)
  • Interval de temperatură fluid: de la 0 grade până la +60 grade Celsius
  • Material conductă și SDR: Polietilenă de înaltă densitate PEHD (PE100), SDR11
  • Dimensiuni ștuț derivație: d32 mm, d40 mm și d50 mm
  • Izolație termică: Spumă cu celule închise, impermeabilă la vapori
  • Durată de viață normată: Minimum 25 de ani de exploatare fără mentenanță

Ansamblul fitingului este conceput pentru a elimina complet riscul de condens exterior pe rețelele de apă răcită prin izolarea termică continuă a zonei de derivație. Împiedicând punțile termice și infiltrațiile de umiditate, acest racord preizolat reduce pierderile energetice și protejează echipamentele din jur împotriva degradărilor provocate de apă.

Materiale și standarde

Ștuțul interior este fabricat din polietilenă virgină PE100 conform standardului EN ISO 15494 pentru sisteme industriale de conducte din materiale termoplastice. Piesa este asociată cu o izolație din spumă elastomerică fără halogeni, proiectată pentru rezistență superioară la difuzia vaporilor de apă.

Produs sub un sistem strict de management al calității certificat ISO 9001 și ISO 14001, fitingul este complet nemetalic și imun la coroziune, depuneri de calcar sau cruste interioare. Structura respectă clasificarea de reacție la foc Clasa E conform EN 13501-1 (testată conform EN 13823) și are un potențial zero de distrugere a stratului de ozon (ODP). Izolația cu celule închise împiedică acumularea umidității între conductă și manta, menținând conductivitatea termică redusă pe toată durata de serviciu.

Instalare și îmbinare

Montajul ramificației se realizează prin sudarea conului direct pe conducta interioară de fluid a magistralei, urmată de aplicarea manșonului izolator dedicat. Ștuțul lis SDR11 permite conectarea rapidă prin mufe electrofuziune COOL-FIT 2.0 de tip A sau fitinguri standard de electrofuziune din PEHD.

Această soluție de montaj elimină necesitatea tăierii magistralei și a montării de teuri masive de reducție, reducând considerabil timpul de manoperă și costurile de instalare. Protocolul de lucru oferă libertate deplină proiectanților și instalatorilor pentru a crea circuite secundare către ventiloconvectoare, unități de tratare a aerului sau chillere industriale exact în punctele necesare. După finalizarea sudurii, mantaua și manșonul izolator etanșează perfect racordul, garantând o barieră continuă împotriva condensului.

  Fișă tehnică (PDF)

Ștuțul de sudare PEHD COOL-FIT 2.0 Georg Fischer este o piesă tehnică preizolată proiectată pentru realizarea ramificațiilor secundare în circuite industriale de răcire și climatizare. Fabricat din polietilenă PE100 în clasa de presiune SDR11 PN16, acest fiting asigură racordarea directă pe conductele principale fără a necesita secționarea magistralei pentru inserarea de teuri mari de reducție. Componenta oferă o barieră etanșă la vapori, eficiență termică ridicată și o durabilitate operațională pe termen lung.

Caracteristici tehnice

Acest port de sudare oferă o derivație sigură, proiectată pentru funcționare continuă la o presiune nominală de 16 bar pe un domeniu extins de temperaturi. Piesa combină un con de sudare directă cu un ștuț metric lis SDR11 pentru racordarea traseelor secundare.

  • Presiune nominală de lucru: 16 bar (PN16)
  • Interval de temperatură fluid: de la 0 grade până la +60 grade Celsius
  • Material conductă și SDR: Polietilenă de înaltă densitate PEHD (PE100), SDR11
  • Dimensiuni ștuț derivație: d32 mm, d40 mm și d50 mm
  • Izolație termică: Spumă cu celule închise, impermeabilă la vapori
  • Durată de viață normată: Minimum 25 de ani de exploatare fără mentenanță

Ansamblul fitingului este conceput pentru a elimina complet riscul de condens exterior pe rețelele de apă răcită prin izolarea termică continuă a zonei de derivație. Împiedicând punțile termice și infiltrațiile de umiditate, acest racord preizolat reduce pierderile energetice și protejează echipamentele din jur împotriva degradărilor provocate de apă.

Materiale și standarde

Ștuțul interior este fabricat din polietilenă virgină PE100 conform standardului EN ISO 15494 pentru sisteme industriale de conducte din materiale termoplastice. Piesa este asociată cu o izolație din spumă elastomerică fără halogeni, proiectată pentru rezistență superioară la difuzia vaporilor de apă.

Produs sub un sistem strict de management al calității certificat ISO 9001 și ISO 14001, fitingul este complet nemetalic și imun la coroziune, depuneri de calcar sau cruste interioare. Structura respectă clasificarea de reacție la foc Clasa E conform EN 13501-1 (testată conform EN 13823) și are un potențial zero de distrugere a stratului de ozon (ODP). Izolația cu celule închise împiedică acumularea umidității între conductă și manta, menținând conductivitatea termică redusă pe toată durata de serviciu.

Instalare și îmbinare

Montajul ramificației se realizează prin sudarea conului direct pe conducta interioară de fluid a magistralei, urmată de aplicarea manșonului izolator dedicat. Ștuțul lis SDR11 permite conectarea rapidă prin mufe electrofuziune COOL-FIT 2.0 de tip A sau fitinguri standard de electrofuziune din PEHD.

Această soluție de montaj elimină necesitatea tăierii magistralei și a montării de teuri masive de reducție, reducând considerabil timpul de manoperă și costurile de instalare. Protocolul de lucru oferă libertate deplină proiectanților și instalatorilor pentru a crea circuite secundare către ventiloconvectoare, unități de tratare a aerului sau chillere industriale exact în punctele necesare. După finalizarea sudurii, mantaua și manșonul izolator etanșează perfect racordul, garantând o barieră continuă împotriva condensului.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 32 mm
738114608
Material: PE100
PN: 16 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
738114609
Material: PE100
PN: 16 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
738114610
Material: PE100
PN: 16 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 738114608
D: 32 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 738114609
D: 40 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 738114610
D: 50 mm
Livrare în 24h
La Cerere / Buc.
