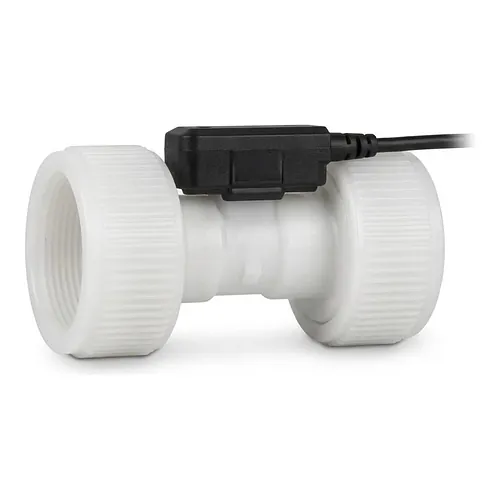

Senzor de debit cu turbină Signet 2100 PVDF DN8-DN15

  Fisa tehnica senzor.pdf |   Fisa tehnica controller.pdf |   Fisa tehnica mod relee.pdf |   Fisa tehnica iesire 4-20 mA.pdf

Senzorul de debit cu turbină Signet 2100 de la Georg Fischer este proiectat special pentru măsurarea debitelor reduse în instalații de conducte și tubulaturi de diametru mic. Conceput pentru aplicații industriale exigente de dozare, lotizare chimică și manipulare a fluidelor de înaltă puritate, acest instrument de precizie oferă o monitorizare sigură a debitului pe două domenii operaționale: de la 0,3 până la 3,8 litri pe minut și de la 3 până la 38 litri pe minut (0,1 până la 1 gpm și 0,8 până la 10 gpm). Corpul fabricat prin injecție din PVDF oferă o rezistență chimică remarcabilă împotriva acizilor agresivi, a bazelor și a solvenților, prevenind contaminarea fluidului de lucru și menținând integritatea structurală în condiții de funcționare continuă.

Echipat cu lagăre ceramice de înaltă precizie, mecanismul intern cu rotor asigură o frecare de rotație minimă, o repetabilitate excelentă și o durată de viață extinsă în medii corozive. Ansamblul senzorului încorporează racorduri olandeze pentru instalare, demontare și întreținere facilă pe linie, fără a afecta conductele adiacente. Unitatea se adaptează la tuburi flexibile DN8 (1/4 țoli), DN10 (3/8 țoli) și DN15 (1/2 țoli), precum și la conducte rigide DN15 (1/2 țoli). Variantele de racordare la capete includ fitinguri PVDF cu ștuț pentru furtun, lipire prin mufare și sudură cap la cap sau sudură în infraroșu, precum și opțiuni PVC cu lipire prin mufare sau filet NPT. Modulul electronic detașabil NEMA 4X protejează circuitele interne de umiditate și de vaporii chimici agresivi, permițând service rapid la fața locului fără desfacerea etanșării hidraulice.

Funcționând cu o alimentare de la 5 până la 24 V c.c. și un consum maxim de curent de 1,5 mA, senzorul Signet 2100 se integrează perfect cu echipamentele de automatizare Georg Fischer, inclusiv cu transmițătoarele Signet 8900, 9900, 9900-1BC și 9950. Cu o presiune nominală maximă de lucru de 16 bar la 20 grade C (232 psi la 68 grade F), acest senzor cu turbină asigură monitorizarea precisă a debitului pentru stații de dozare chimică, tratarea apei, microelectronică și procese industriale automate de dozare.
