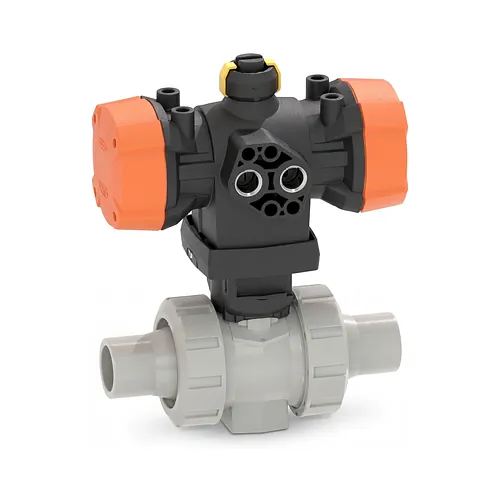

Robinet pneumatic cu bilă PVC-C 546 Pro FO spigot ISO

Robinet pneumatic cu bilă PVC-C 546 Pro FO spigot ISO

Material: PVC-C PN: 10 bar

  Fișă tehnică (PDF)

Robinetul pneumatic cu bilă Georg Fischer PVC-C 546 Pro FO este o armătură industrială automatizată cu un sfert de rotație, proiectată pentru vehicularea fluidelor agresive, tratarea apei industriale și rețele de proces solicitante. Echipat cu un actuator pneumatic PPA cu simplă acțiune în configurație normal deschis (FO), robinetul comută automat în poziție deschisă la pierderea presiunii aerului de comandă. Acest ansamblu asigură continuitatea procesului tehnologic, o rezistență chimică remarcabilă și siguranță operațională în circuite expuse la temperaturi ridicate.

Caracteristici tehnice

Ansamblul automatizat combină corpul robinetului Tip 546 Pro cu un actuator pneumatic PPA cu simplă acțiune, calibrat pentru o presiune de alimentare de 5,6 bar. Mecanismul intern cu arcuri garantează deschiderea automată de siguranță pentru a preveni acumularea presiunii în amonte în eventualitatea întreruperii alimentării cu aer comprimat.

  • Mod de acționare: Pneumatic cu simplă acțiune și revenire cu arc, configurație normal deschis (FO).
  • Presiune aer de comandă: Valoare nominală de 5,6 bar pentru manevrare precisă.
  • Presiune nominală de lucru: Evaluat la o presiune de lucru de până la 10 bar (PN10).
  • Regim termic: Temperatură de funcționare continuă de până la 80 de grade Celsius.
  • Interfață accesorii: Montaj conform VDI/VDE 3845 NAMUR pentru electrovalve și cutii de semnalizare.
  • Fixare mecanică: Inserții filetate integrate din oțel inoxidabil pentru ancorare pe console de susținere.

Materiale și standarde

Fabricat din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, corpul robinetului oferă o rezistență chimică superioară la acizi agresivi, baze și săruri minerale. Etanșarea fluidului se bazează pe scaune de bilă din PTFE cu coeficient redus de frecare, dublate de garnituri elastomerice din EPDM sau FKM.

Carcasa actuatorului este realizată din polipropilenă armată cu fibre de sticlă (PP-GF), oferind o protecție externă excelentă împotriva vaporilor chimici corozivi și a agenților de mediu. Ansamblul respectă cerințele standardului ISO 15493 pentru rețele industriale din materiale plastice și prezintă capete spigot metrice conform standardelor ISO 727, asigurând compatibilitate dimensională riguroasă.

Instalare și îmbinare

Robinetul este prevăzut cu capete spigot metrice lise concepute pentru lipire prin mufare cu adeziv specific rețelelor din PVC-C. Capetele de conductă și spigotul necesită pregătire atentă prin curățare cu decapant dedicat și aplicarea unui adeziv pentru PVC-C, asigurând îmbinări omogene și perfect etanșe, rezistente la solicitări hidraulice dinamice.

Baza robinetului cu inserții metalice filetate permite ancorarea rigidă direct pe consolele de susținere, prevenind transmiterea solicitărilor mecanice sau a vibrațiilor în conductele termoplastice adiacente. Construcția cu racord olandez dublu permite demontarea radială a corpului central pentru mentenanță facilă, fără a deplasa tronsoanele fixe ale instalației.

  Fișă tehnică (PDF)

Robinetul pneumatic cu bilă Georg Fischer PVC-C 546 Pro FO este o armătură industrială automatizată cu un sfert de rotație, proiectată pentru vehicularea fluidelor agresive, tratarea apei industriale și rețele de proces solicitante. Echipat cu un actuator pneumatic PPA cu simplă acțiune în configurație normal deschis (FO), robinetul comută automat în poziție deschisă la pierderea presiunii aerului de comandă. Acest ansamblu asigură continuitatea procesului tehnologic, o rezistență chimică remarcabilă și siguranță operațională în circuite expuse la temperaturi ridicate.

Caracteristici tehnice

Ansamblul automatizat combină corpul robinetului Tip 546 Pro cu un actuator pneumatic PPA cu simplă acțiune, calibrat pentru o presiune de alimentare de 5,6 bar. Mecanismul intern cu arcuri garantează deschiderea automată de siguranță pentru a preveni acumularea presiunii în amonte în eventualitatea întreruperii alimentării cu aer comprimat.

  • Mod de acționare: Pneumatic cu simplă acțiune și revenire cu arc, configurație normal deschis (FO).
  • Presiune aer de comandă: Valoare nominală de 5,6 bar pentru manevrare precisă.
  • Presiune nominală de lucru: Evaluat la o presiune de lucru de până la 10 bar (PN10).
  • Regim termic: Temperatură de funcționare continuă de până la 80 de grade Celsius.
  • Interfață accesorii: Montaj conform VDI/VDE 3845 NAMUR pentru electrovalve și cutii de semnalizare.
  • Fixare mecanică: Inserții filetate integrate din oțel inoxidabil pentru ancorare pe console de susținere.

Materiale și standarde

Fabricat din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, corpul robinetului oferă o rezistență chimică superioară la acizi agresivi, baze și săruri minerale. Etanșarea fluidului se bazează pe scaune de bilă din PTFE cu coeficient redus de frecare, dublate de garnituri elastomerice din EPDM sau FKM.

Carcasa actuatorului este realizată din polipropilenă armată cu fibre de sticlă (PP-GF), oferind o protecție externă excelentă împotriva vaporilor chimici corozivi și a agenților de mediu. Ansamblul respectă cerințele standardului ISO 15493 pentru rețele industriale din materiale plastice și prezintă capete spigot metrice conform standardelor ISO 727, asigurând compatibilitate dimensională riguroasă.

Instalare și îmbinare

Robinetul este prevăzut cu capete spigot metrice lise concepute pentru lipire prin mufare cu adeziv specific rețelelor din PVC-C. Capetele de conductă și spigotul necesită pregătire atentă prin curățare cu decapant dedicat și aplicarea unui adeziv pentru PVC-C, asigurând îmbinări omogene și perfect etanșe, rezistente la solicitări hidraulice dinamice.

Baza robinetului cu inserții metalice filetate permite ancorarea rigidă direct pe consolele de susținere, prevenind transmiterea solicitărilor mecanice sau a vibrațiilor în conductele termoplastice adiacente. Construcția cu racord olandez dublu permite demontarea radială a corpului central pentru mentenanță facilă, fără a deplasa tronsoanele fixe ale instalației.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199250582
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199250592
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199250583
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199250593
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199250584
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199250594
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199250585
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199250595
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199250586
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199250596
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199250587
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199250597
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199250588
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199250598
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
199250589
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
199250599
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
199250590
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
199250600
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
199250591
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
199250601
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
