Robinet cu bilă pneumatic 546 Pro DA PVC-C

Robinet cu bilă pneumatic 546 Pro DA PVC-C

Material: PVC-C PN: 10 bar

  Fișă tehnică (PDF)

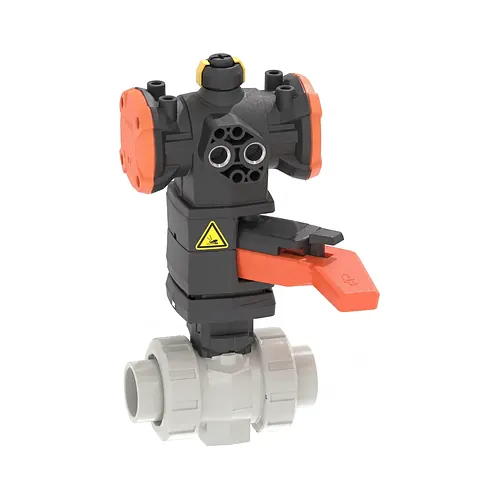

Robinetul cu bilă industrial Georg Fischer Tip 546 Pro DA este proiectat pentru automatizarea fiabilă a funcțiilor de închidere și control al debitului în rețele de conducte pentru fluide corozive și utilități industriale. Echipat cu un actuator pneumatic compact din plastic (PPA) cu dublă acțiune, ansamblul utilizează aer comprimat pentru ambele curse de manevră, asigurând timpi rapizi de răspuns. Realizat din policlorură de vinil clorurată (PVC-C), robinetul oferă o rezistență chimică și termică ridicată de până la 80 grade Celsius la o presiune nominală de 10 bar.

Caracteristici tehnice

Mecanismul pneumatic cu dublă acțiune utilizează aer de comandă atât pentru cursa de deschidere, cât și pentru cea de închidere, garantând o comutare promptă și lipsită de rezistența arcurilor mecanice. Ansamblul este dotat cu o interfață directă NAMUR pentru conectarea rapidă a echipamentelor de automatizare și semnalizare.

  • Presiune de regim: Rezistență nominală de până la 10 bar la 20 grade Celsius pe întreaga serie dimensională.
  • Acționare pneumatică: Servomotor PPA cu dublu efect ce folosește aer comprimat pentru ambele direcții de rotație.
  • Interfață accesorii: Montaj direct conform VDI/VDE 3845 (NAMUR) pentru electrovalve de pilotare și cutii cu senzori.
  • Comandă auxiliară: Indicator optic de poziție integrat și acționare manuală de urgență pentru probe și mentenanță.
  • Puncte de fixare: Inserții filetate integrate din oțel inoxidabil pentru ancorare sigură pe console de susținere.

Materiale și standarde

Fabricat din termoplastice tehnice și fluoropolimeri avansați, robinetul garantează o compatibilitate deosebită cu acizi concentrați, baze și soluții saline agresive. Carcasa exterioară a actuatorului din polipropilenă armată cu fibră de sticlă oferă imunitate completă împotriva coroziunii atmosferice.

Corpul și racordurile olandeze sunt executate din PVC-C de nuanță gri agat RAL 7038, conform standardului ISO 15493. Scaunele de etanșare a bilei din PTFE cu frecare redusă sunt susținute de garnituri din elastomer EPDM sau FKM, asigurând o închidere bidirecțională etanșă la bule. Carcasa actuatorului din PP-GF protejează mecanismele interne în medii chimice corozive, instalații de galvanizare și stații de tratare a apei.

Instalare și îmbinare

Prevăzut cu mufe filetate cilindrice conform standardului ISO Rp, robinetul se racordează direct în rețele de conducte filetate din plastic sau metal compatibil. Construcția cu racord olandez dublu permite demontarea radială a corpului robinetului fără desfacerea tronsoanelor de conductă adiacente.

Modelul 546 Pro asigură deplina compatibilitate dimensională cu generația anterioară de robineți Tip 546, păstrând neschimbate cota z, piulițele olandeze și piesele de capăt. Inserțiile filetate integrate din oțel inoxidabil permit fixarea rigidă pe console fără transmiterea de solicitări mecanice sau vibrații în traseul de conducte în timpul manevrelor automate.

  Fișă tehnică (PDF)

Robinetul cu bilă industrial Georg Fischer Tip 546 Pro DA este proiectat pentru automatizarea fiabilă a funcțiilor de închidere și control al debitului în rețele de conducte pentru fluide corozive și utilități industriale. Echipat cu un actuator pneumatic compact din plastic (PPA) cu dublă acțiune, ansamblul utilizează aer comprimat pentru ambele curse de manevră, asigurând timpi rapizi de răspuns. Realizat din policlorură de vinil clorurată (PVC-C), robinetul oferă o rezistență chimică și termică ridicată de până la 80 grade Celsius la o presiune nominală de 10 bar.

Caracteristici tehnice

Mecanismul pneumatic cu dublă acțiune utilizează aer de comandă atât pentru cursa de deschidere, cât și pentru cea de închidere, garantând o comutare promptă și lipsită de rezistența arcurilor mecanice. Ansamblul este dotat cu o interfață directă NAMUR pentru conectarea rapidă a echipamentelor de automatizare și semnalizare.

  • Presiune de regim: Rezistență nominală de până la 10 bar la 20 grade Celsius pe întreaga serie dimensională.
  • Acționare pneumatică: Servomotor PPA cu dublu efect ce folosește aer comprimat pentru ambele direcții de rotație.
  • Interfață accesorii: Montaj direct conform VDI/VDE 3845 (NAMUR) pentru electrovalve de pilotare și cutii cu senzori.
  • Comandă auxiliară: Indicator optic de poziție integrat și acționare manuală de urgență pentru probe și mentenanță.
  • Puncte de fixare: Inserții filetate integrate din oțel inoxidabil pentru ancorare sigură pe console de susținere.

Materiale și standarde

Fabricat din termoplastice tehnice și fluoropolimeri avansați, robinetul garantează o compatibilitate deosebită cu acizi concentrați, baze și soluții saline agresive. Carcasa exterioară a actuatorului din polipropilenă armată cu fibră de sticlă oferă imunitate completă împotriva coroziunii atmosferice.

Corpul și racordurile olandeze sunt executate din PVC-C de nuanță gri agat RAL 7038, conform standardului ISO 15493. Scaunele de etanșare a bilei din PTFE cu frecare redusă sunt susținute de garnituri din elastomer EPDM sau FKM, asigurând o închidere bidirecțională etanșă la bule. Carcasa actuatorului din PP-GF protejează mecanismele interne în medii chimice corozive, instalații de galvanizare și stații de tratare a apei.

Instalare și îmbinare

Prevăzut cu mufe filetate cilindrice conform standardului ISO Rp, robinetul se racordează direct în rețele de conducte filetate din plastic sau metal compatibil. Construcția cu racord olandez dublu permite demontarea radială a corpului robinetului fără desfacerea tronsoanelor de conductă adiacente.

Modelul 546 Pro asigură deplina compatibilitate dimensională cu generația anterioară de robineți Tip 546, păstrând neschimbate cota z, piulițele olandeze și piesele de capăt. Inserțiile filetate integrate din oțel inoxidabil permit fixarea rigidă pe console fără transmiterea de solicitări mecanice sau vibrații în traseul de conducte în timpul manevrelor automate.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
Garnitura EPDM
D 16 mm
199250832
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 16 mm
199250852
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 20 mm
199250833
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 20 mm
199250853
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 25 mm
199250834
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 25 mm
199250854
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 32 mm
199250835
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 32 mm
199250855
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 40 mm
199250836
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 40 mm
199250856
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 50 mm
199250837
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 50 mm
199250857
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura EPDM
D 63 mm
199250838
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Garnitura FKM
D 63 mm
199250858
Material: PVC-C
PN: 10 bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199250832
Garnitura: EPDM
D: 16 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250852
Garnitura: FKM
D: 16 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250833
Garnitura: EPDM
D: 20 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250853
Garnitura: FKM
D: 20 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250834
Garnitura: EPDM
D: 25 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250854
Garnitura: FKM
D: 25 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250835
Garnitura: EPDM
D: 32 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250855
Garnitura: FKM
D: 32 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250836
Garnitura: EPDM
D: 40 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250856
Garnitura: FKM
D: 40 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250837
Garnitura: EPDM
D: 50 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250857
Garnitura: FKM
D: 50 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250838
Garnitura: EPDM
D: 63 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250858
Garnitura: FKM
D: 63 mm
Livrare în 24h
La Cerere / Buc.
