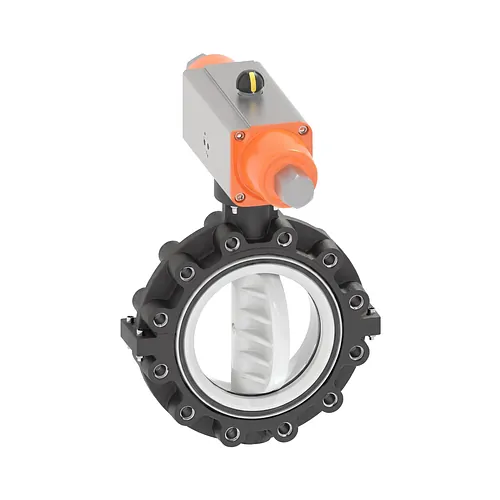

Robinet fluture lug PVDF tip 243 FO

Robinet fluture lug PVDF tip 243 FO

Material: PP-GF30/SS316 PN: 5-10 Bar

  Fișă tehnică (PDF)

Robinetul fluture lug Georg Fischer SYGEF Standard tip 243 asigură izolarea complet automatizată și controlul debitului în rețele industriale pentru fluide agresive și de înaltă puritate. Echipat cu disc din fluorură de poliviniliden (PVDF), etanșări performante din FKM și un actuator pneumatic normal deschis, acest ansamblu PN10 garantează siguranța procesului prin deschiderea automată la căderea presiunii de aer, la temperaturi de lucru între -20 grade și 140 grade Celsius.

Caracteristici tehnice

Acest robinet fluture automatizat integrează o acționare pneumatică fiabilă cu o capacitate impecabilă de închidere etanșă pentru rețele industriale critice. Actuatorul pneumatic cu simplă acțiune funcționează cu o cursă unghiulară calibrată de 90 grade, fiind proiectat să readucă discul în poziție complet deschisă în cazul pierderii alimentării cu aer comprimat.

  • Funcționare și acționare: Mecanism pneumatic normal deschis (FO – fail-safe to open), fără levier manual, pentru protecție împotriva acționărilor neautorizate.
  • Presiune nominală: Rezistență nominală de până la 10 bar (PN10) pentru întreaga gamă dimensională de la d63 până la d315 mm.
  • Interval de temperatură: Funcționare continuă certificată pentru temperaturi cuprinse între -20 grade și 140 grade Celsius.
  • Lungime de construcție: Dimensiuni de montaj între fețe conforme cu standardele industriale EN 558 și ISO 5752.
  • Interfață de automatizare: Carcasă pregătită din fabrică pentru montajul senzorilor opționali de semnalizare a poziției cu microîntrerupătoare.

Materiale și standarde

Fabricat din fluoropolimeri industriali de calitate superioară, compozite armate și aliaje inoxidabile, robinetul fluture tip 243 respectă cu strictețe standardele europene de fabricație. Discul din PVDF intră în contact direct cu fluidul de lucru fără a elibera impurități și fără risc de coroziune chimică.

Corpul exterior este turnat din polipropilenă armată cu 30% fibră de sticlă (PP-GF30) și include inserții filetate tip lug din oțel inoxidabil AISI 316. Această construcție robustă oferă o rigiditate torsională remarcabilă și permite atât montajul intermediar între flanșe libere, cât și utilizarea în capăt de linie pentru secționare terminală. Dimensiunile respectă normele ISO 10931 și EN 558, permițând conectarea facilă cu flanșe metrice conform EN 1092.

Aplicații

Robinetul fluture SYGEF Standard tip 243 FO este optimizat pentru instalații chimice și circuite industriale de răcire unde oprirea accidentală a fluxului poate provoca supraîncălziri sau avarii majore în sistem. Aplicațiile tipice includ industria semiconductorilor, liniile de dozare chimică pentru acid sulfuric, azotic sau clorhidric și instalațiile avansate de tratare a apei tehnologice.

  Fișă tehnică (PDF)

Robinetul fluture lug Georg Fischer SYGEF Standard tip 243 asigură izolarea complet automatizată și controlul debitului în rețele industriale pentru fluide agresive și de înaltă puritate. Echipat cu disc din fluorură de poliviniliden (PVDF), etanșări performante din FKM și un actuator pneumatic normal deschis, acest ansamblu PN10 garantează siguranța procesului prin deschiderea automată la căderea presiunii de aer, la temperaturi de lucru între -20 grade și 140 grade Celsius.

Caracteristici tehnice

Acest robinet fluture automatizat integrează o acționare pneumatică fiabilă cu o capacitate impecabilă de închidere etanșă pentru rețele industriale critice. Actuatorul pneumatic cu simplă acțiune funcționează cu o cursă unghiulară calibrată de 90 grade, fiind proiectat să readucă discul în poziție complet deschisă în cazul pierderii alimentării cu aer comprimat.

  • Funcționare și acționare: Mecanism pneumatic normal deschis (FO – fail-safe to open), fără levier manual, pentru protecție împotriva acționărilor neautorizate.
  • Presiune nominală: Rezistență nominală de până la 10 bar (PN10) pentru întreaga gamă dimensională de la d63 până la d315 mm.
  • Interval de temperatură: Funcționare continuă certificată pentru temperaturi cuprinse între -20 grade și 140 grade Celsius.
  • Lungime de construcție: Dimensiuni de montaj între fețe conforme cu standardele industriale EN 558 și ISO 5752.
  • Interfață de automatizare: Carcasă pregătită din fabrică pentru montajul senzorilor opționali de semnalizare a poziției cu microîntrerupătoare.

Materiale și standarde

Fabricat din fluoropolimeri industriali de calitate superioară, compozite armate și aliaje inoxidabile, robinetul fluture tip 243 respectă cu strictețe standardele europene de fabricație. Discul din PVDF intră în contact direct cu fluidul de lucru fără a elibera impurități și fără risc de coroziune chimică.

Corpul exterior este turnat din polipropilenă armată cu 30% fibră de sticlă (PP-GF30) și include inserții filetate tip lug din oțel inoxidabil AISI 316. Această construcție robustă oferă o rigiditate torsională remarcabilă și permite atât montajul intermediar între flanșe libere, cât și utilizarea în capăt de linie pentru secționare terminală. Dimensiunile respectă normele ISO 10931 și EN 558, permițând conectarea facilă cu flanșe metrice conform EN 1092.

Aplicații

Robinetul fluture SYGEF Standard tip 243 FO este optimizat pentru instalații chimice și circuite industriale de răcire unde oprirea accidentală a fluxului poate provoca supraîncălziri sau avarii majore în sistem. Aplicațiile tipice includ industria semiconductorilor, liniile de dozare chimică pentru acid sulfuric, azotic sau clorhidric și instalațiile avansate de tratare a apei tehnologice.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 63 mm
199243482
Material: PP-GF30/SS316
PN: 5-10 Bar
Buc. 11.775,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
199243483
Material: PP-GF30/SS316
PN: 5-10 Bar
Buc. 13.078,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
199243484
Material: PP-GF30/SS316
PN: 5-10 Bar
Buc. 14.982,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
199243485
Material: PP-GF30/SS316
PN: 5-10 Bar
Buc. 19.107,94 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
199243486
Material: PP-GF30/SS316
PN: 5-10 Bar
Buc. 23.216,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
199243487
Material: PP-GF30/SS316
PN: 5-10 Bar
Buc. 27.359,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
199243488
Material: PP-GF30/SS316
PN: 5-10 Bar
Buc. 42.007,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
199243489
Material: PP-GF30/SS316
PN: 5-10 Bar
Buc. 71.413,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
199243490
Material: PP-GF30/SS316
PN: 5-10 Bar
Buc. 85.695,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
