Robinet fluture Lug tip 243 DA PVDF

Robinet fluture Lug tip 243 DA PVDF

Material: PP-GF30 / SS316 PN: 5-10 Bar

  Fișă tehnică (PDF)

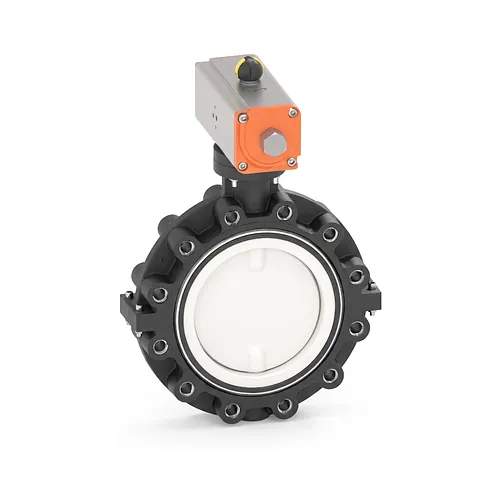

Robinetul fluture Georg Fischer SYGEF Standard Lug tip 243 DA asigură izolarea automată a debitului și reglajul fiabil al fluidelor corozive în rețele industriale de proces și circuite de apă purificată. Proiectat pentru diametre exterioare de la d63 până la d315, ansamblul combină un disc din PVDF rezistent chimic cu o carcasă ranforsată cu fibră de sticlă și un servomotor pneumatic cu dublu efect. Inserțiile filetate de tip lug permit montajul rigid între flanșe și izolarea sigură pe capăt de linie la presiuni nominale de lucru cuprinse între 5 și 10 bar.

Caracteristici tehnice

Servomotorul pneumatic cu dublu efect funcționează cu aer comprimat atât pe cursa de deschidere, cât și pe cea de închidere, garantând o rotație precisă de 90 grade. Această configurație pneumatică echilibrată oferă un cuplu constant de etanșare și timpi rapizi de răspuns operațional, fără a necesita o comandă manuală auxiliară.

  • Mod acționare: Servomotor pneumatic cu dublă acțiune (DA) alimentat cu aer comprimat industrial uscat și filtrat.
  • Presiune nominală de lucru: 5 până la 10 bar, în funcție de diametrul nominal al variantei.
  • Interval de temperatură de lucru: De la minus 20 grade până la plus 140 grade Celsius.
  • Profil de etanșare: Căptușeală elastică din elastomer fluorurat FKM pentru închidere etanșă bidirecțională.
  • Integrare în automatizări: Compatibil cu montajul opțional al cutiilor cu limitatori de cursă și module de poziție digitale.

Materiale și standarde

Componentele în contact cu mediul vehiculat și elementele structurale sunt fabricate din fluoropolimeri de înaltă performanță și compuși termoplastici ranforsați pentru medii agresive. Construcția respectă dimensiunile standardizate europene și internaționale pentru montajul direct între flanșe metrice.

Discul aflat în contact direct cu fluidul este injectat din PVDF conform ISO 10931, prezentând o rugozitate redusă a suprafeței ce previne depunerile de cruste și asigură o rezistență deosebită la acizi minerali concentrați, săruri și halogeni. Corpul exterior este realizat din polipropilenă ranforsată cu 30 procente fibră de sticlă (PP-GF30), având inserții filetate tip lug din oțel inoxidabil AISI 316. Lungimea de montaj respectă standardele EN 558 și ISO 5752, asigurând compatibilitatea dimensională directă cu flanșe metrice conform EN 1092 și ISO 7005.

Aplicații

Acest robinet fluture automatizat este destinat circuitelor industriale de dozare chimică, transportului de fluide agresive, tratării apei deionizate și epurării gazelor industriale. Corpul cu urechi filetate lug permite izolarea tronsoanelor aval și demontarea echipamentelor fără golirea sau depresurizarea conductei din amonte.

Materialul PVDF este remarcabil de rezistent la acizi oxidanți precum acidul azotic, acizi neoxidanți precum acidul clorhidric și hidrocarburi alifatice. Totuși, componentele din PVDF nu sunt adecvate chimic pentru baze anorganice concentrate precum hidroxidul de sodiu sau aminele organice. Ansamblul garantează o funcționare fiabilă în uzine chimice, linii de finisare a metalelor și bucle tehnologice de apă ultrapură.

  Fișă tehnică (PDF)

Robinetul fluture Georg Fischer SYGEF Standard Lug tip 243 DA asigură izolarea automată a debitului și reglajul fiabil al fluidelor corozive în rețele industriale de proces și circuite de apă purificată. Proiectat pentru diametre exterioare de la d63 până la d315, ansamblul combină un disc din PVDF rezistent chimic cu o carcasă ranforsată cu fibră de sticlă și un servomotor pneumatic cu dublu efect. Inserțiile filetate de tip lug permit montajul rigid între flanșe și izolarea sigură pe capăt de linie la presiuni nominale de lucru cuprinse între 5 și 10 bar.

Caracteristici tehnice

Servomotorul pneumatic cu dublu efect funcționează cu aer comprimat atât pe cursa de deschidere, cât și pe cea de închidere, garantând o rotație precisă de 90 grade. Această configurație pneumatică echilibrată oferă un cuplu constant de etanșare și timpi rapizi de răspuns operațional, fără a necesita o comandă manuală auxiliară.

  • Mod acționare: Servomotor pneumatic cu dublă acțiune (DA) alimentat cu aer comprimat industrial uscat și filtrat.
  • Presiune nominală de lucru: 5 până la 10 bar, în funcție de diametrul nominal al variantei.
  • Interval de temperatură de lucru: De la minus 20 grade până la plus 140 grade Celsius.
  • Profil de etanșare: Căptușeală elastică din elastomer fluorurat FKM pentru închidere etanșă bidirecțională.
  • Integrare în automatizări: Compatibil cu montajul opțional al cutiilor cu limitatori de cursă și module de poziție digitale.

Materiale și standarde

Componentele în contact cu mediul vehiculat și elementele structurale sunt fabricate din fluoropolimeri de înaltă performanță și compuși termoplastici ranforsați pentru medii agresive. Construcția respectă dimensiunile standardizate europene și internaționale pentru montajul direct între flanșe metrice.

Discul aflat în contact direct cu fluidul este injectat din PVDF conform ISO 10931, prezentând o rugozitate redusă a suprafeței ce previne depunerile de cruste și asigură o rezistență deosebită la acizi minerali concentrați, săruri și halogeni. Corpul exterior este realizat din polipropilenă ranforsată cu 30 procente fibră de sticlă (PP-GF30), având inserții filetate tip lug din oțel inoxidabil AISI 316. Lungimea de montaj respectă standardele EN 558 și ISO 5752, asigurând compatibilitatea dimensională directă cu flanșe metrice conform EN 1092 și ISO 7005.

Aplicații

Acest robinet fluture automatizat este destinat circuitelor industriale de dozare chimică, transportului de fluide agresive, tratării apei deionizate și epurării gazelor industriale. Corpul cu urechi filetate lug permite izolarea tronsoanelor aval și demontarea echipamentelor fără golirea sau depresurizarea conductei din amonte.

Materialul PVDF este remarcabil de rezistent la acizi oxidanți precum acidul azotic, acizi neoxidanți precum acidul clorhidric și hidrocarburi alifatice. Totuși, componentele din PVDF nu sunt adecvate chimic pentru baze anorganice concentrate precum hidroxidul de sodiu sau aminele organice. Ansamblul garantează o funcționare fiabilă în uzine chimice, linii de finisare a metalelor și bucle tehnologice de apă ultrapură.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 63 mm
199243502
Material: PP-GF30 / SS316
PN: 5-10 Bar
Buc. 11.358,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
199243503
Material: PP-GF30 / SS316
PN: 5-10 Bar
Buc. 11.976,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
199243504
Material: PP-GF30 / SS316
PN: 5-10 Bar
Buc. 13.111,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
199243505
Material: PP-GF30 / SS316
PN: 5-10 Bar
Buc. 16.535,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
199243506
Material: PP-GF30 / SS316
PN: 5-10 Bar
Buc. 22.465,34 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
199243507
Material: PP-GF30 / SS316
PN: 5-10 Bar
Buc. 25.204,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
199243508
Material: PP-GF30 / SS316
PN: 5-10 Bar
Buc. 32.887,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
199243509
Material: PP-GF30 / SS316
PN: 5-10 Bar
Buc. 55.909,41 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
199243510
Material: PP-GF30 / SS316
PN: 5-10 Bar
Buc. 67.091,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
