Robinet fluture Lug PP-H tip 243 pneumatic FC

  Fișă tehnică (PDF)

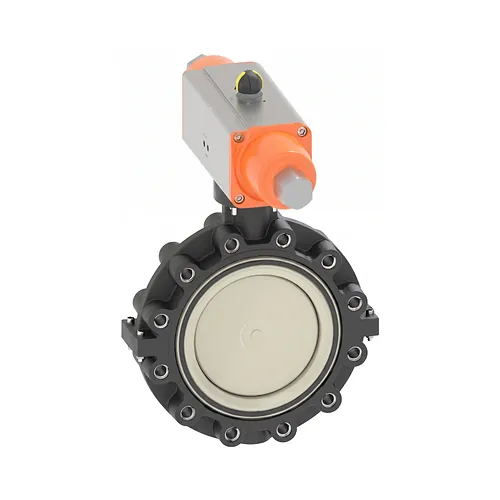

Robinetul fluture Georg Fischer PROGEF Standard tip Lug 243 asigură izolarea și reglarea automată a debitului în instalații chimice industriale, stații de tratare a apei și circuite tehnologice de fabricație. Acționat de un servomotor pneumatic cu simplă acțiune în configurație normal închis (FC), ansamblul garantează închiderea de siguranță prin pachete de arcuri pretensionate în cazul căderii presiunii de pilotare. Cu un corp rigid din polipropilenă armată și disc din PP-H, robinetul deservește conducte metrice de la d63 mm până la d315 mm.

Caracteristici tehnice

Servomotorul pneumatic tip 243 utilizează pachete mecanice de arcuri interne pentru a deplasa discul într-o poziție de închidere etanșă la bule imediat ce se pierde aerul de comandă. Cuplajul mecanic standardizat transmite cuplul către ax fără jocuri unghiulare, garantând anduranță ridicată în regim de comutare frecventă.

• Tip acționare: Servomotor pneumatic cu simplă acțiune, revenire cu arc normal închis (FC).
• Gamă dimensională: Diametre metrice exterioare de la d63 mm până la d315 mm.
• Montaj accesorii: Interfață standardizată NAMUR conform VDI/VDE 3845.
• Indicator de poziție: Vizor optic transparent integrat pentru verificarea vizuală a stării robinetului.
• Etanșare la închidere: Izolare bidirecțională etanșă la bule cu manșetă din EPDM sau FKM.
• Presiuni nominale: Presiuni de lucru de 5 bar, 8 bar sau 10 bar, în funcție de dimensiune.

Materiale și standarde

Realizat din materiale termoplastice industriale și aliaje rezistente la coroziune, robinetul garantează o comportare excelentă în prezența fluidelor agresive și a sarcinilor mecanice. Materialele certificate previn degradarea prematură și asigură stabilitatea pe termen lung în medii de lucru solicitante.

Carcasa exterioară este injectată din polipropilenă armată cu 30% fibră de sticlă (PP-GF30), asigurând rigiditate mecanică superioară și rezistență la solicitări structurale pe traseul conductei. Discul aflat în contact direct cu fluidul de proces este fabricat din polipropilenă homopolimer (PP-H). Urechile de prindere tip Lug încorporează inserții filetate prelucrate cu precizie din oțel inoxidabil SS316, prevenind forfecarea filetelor și degradarea atmosferică. Etanșările elastomerice sunt configurate din EPDM sau FKM pentru compatibilitate chimică optimă.

Instalare și îmbinare

Construcția cu urechi filetate Lug permite montajul direct între flanșele conductei atât pe tronsoane intermediare de transport, cât și ca robinet terminal de capăt de linie. Inserțiile filetate independente facilitează strângerea individuală a șuruburilor de pe fiecare parte a îmbinării.

În cazul instalării ca armătură de capăt de linie, tronsonul de conductă din aval poate fi demontat sau revizuit în siguranță deplină, în timp ce segmentul din amonte rămâne presurizat la presiunea nominală de lucru. Conexiunile de pilotare și accesoriile de automatizare, precum electrovalvele, limitatoarele de cursă sau poziționerele electro-pneumatice, se montează direct pe interfața NAMUR VDI/VDE 3845 fără adaptoare intermediare. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează robinetele pneumatice PROGEF tip 243 însoțite de documentație tehnică completă și suport de specialitate.
