Robinet fluture 243 FC PP-H

  Fișă tehnică (PDF)

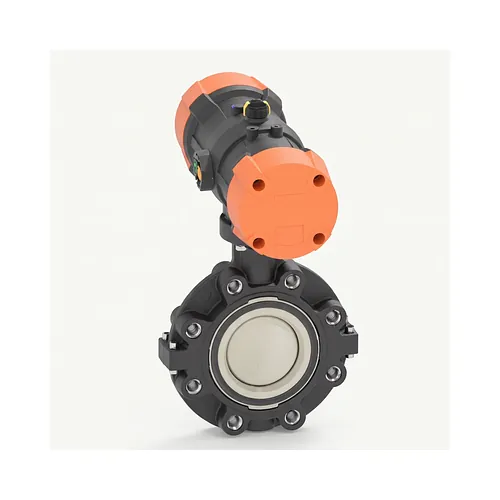

Robinetul fluture Georg Fischer PROGEF Standard tip 243 are corp de tip lug din polipropilenă homopolimer (PP-H) și acționare pneumatică, fiind conceput pentru montaj terminal sau intermediar în rețele industriale de conducte termoplastice. Această configurație include un servomotor cu simplă acțiune, normal închis (FC), garnituri EPDM sau FKM și cotă de găurire pentru flanșe metrice conform EN 1092 PN10 și ISO 7005, pe diametre de la d63 la d140, la o presiune nominală de lucru de 10 bar.

Servomotorul este protejat de o carcasă ignifugă din polipropilenă armată cu fibră de sticlă (PP-GF) și funcționează la o presiune de comandă standardizată de 4,2 bar, parcurgând cursa de 90 grade în 1 până la 2 secunde. La pierderea aerului de comandă sau a semnalului, arcurile readuc discul în poziția închis și pun în siguranță circuitul. Interfața NAMUR montată din fabrică, conform VDI/VDE 3845, permite atașarea directă a electrovalvelor și a cutiilor de semnalizare, fără console adaptoare.

Corpul și discul din PP-H prezintă rezistență ridicată la acizi, soluții alcaline și medii chimice agresive, iar geometria cu dublă excentricitate desprinde discul de garnitură în timpul rotirii. Astfel se reduc frecarea și uzura mecanică, cuplul de pornire rămâne scăzut, iar durata de viață crește. Garniturile din elastomer EPDM sau FKM se aleg în funcție de compatibilitatea chimică și de temperatura fluidului vehiculat, ambele variante fiind disponibile pe întreaga gamă de diametre, iar indicatorul optic de poziție integrat arată permanent starea de deschis sau închis.

Geometria lug cu inserții filetate permite fixarea robinetului direct între două flanșe și demontarea tronsonului din aval sub presiune, astfel încât mentenanța se execută fără golirea circuitului din amonte. Împreună cu construcția termoplastică fără întreținere specială, tipul 243 FC este potrivit pentru dozare chimică, apă de proces și izolarea automată a liniilor în medii corozive. BigWeld livrează robinetul în calitate de distribuitor autorizat Georg Fischer.
