Robinet fluture pneumatic Tip 243 PVC-U FO PN10

Robinet fluture pneumatic Tip 243 PVC-U FO PN10

Material: PVC-U PN: 10 Bar

  Fișă tehnică (PDF)

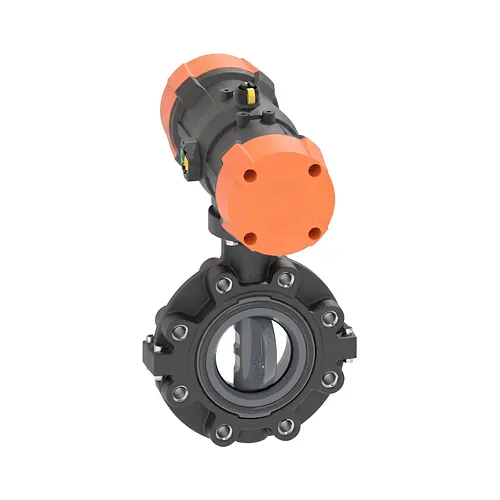

Robinetul fluture pneumatic Georg Fischer Tip 243 are corpul tip lug din PVC-U și este destinat izolării și reglajului automat în rețelele industriale de proces. Acoperă dimensiunile metrice de la d63 mm până la d140 mm la PN10 și folosește un actuator cu simplă acțiune în configurație FO, normal deschis la avarie: aerul de comandă închide discul, iar arcurile de readucere îl deschid complet imediat ce alimentarea cu aer este întreruptă.

Caracteristici tehnice

Actuatorul este precalibrat pentru o presiune nominală de pilotare de 4,2 bar și execută cursa completă de 90 grade într-un interval de una până la două secunde. Accesoriile se montează pe o interfață standardizată NAMUR, iar etanșarea discului este interschimbabilă între EPDM și FKM.

  • Presiune nominală: PN10, raportată la 10 bar și 20 grade C
  • Aer de comandă: 4,2 bar presiune nominală de pilotare, simplă acțiune
  • Cursă: rotație completă de 90 grade în 1 până la 2 secunde
  • Interfață accesorii: model NAMUR conform VDI/VDE 3845
  • Monitorizare poziție: indicator optic pe partea superioară a carcasei
  • Garnituri disc: EPDM sau FKM, interschimbabile

Materiale și standarde

Corpul și discul sunt injectate din PVC-U gri închis (RAL 7011), actuatorul este protejat de o carcasă din polipropilenă armată cu 30% fibră de sticlă (PP-GF30), iar axul și inserțiile lug sunt din oțel inoxidabil 1.4404.

PVC-U oferă o rezistență chimică ridicată la acizi anorganici, baze și soluții saline, astfel încât armătura rezistă acolo unde robineții metalici se corodează. Temperatura maximă a fluidului pentru ansamblurile cu flanșe este de 45 grade C, iar presiunea nominală este valabilă la temperatura de referință de 20 grade C, cu reducere la temperaturi superioare. Garniturile EPDM funcționează până la -40 grade C, iar cele FKM până la -15 grade C. Acizii oxidanți neinhibați necesită verificarea compatibilității, iar pastele de filet dăunătoare pentru PVC-U trebuie evitate.

Aplicații

Robinetul este destinat distribuției fluidelor de proces, stațiilor de tratare a apei și conductelor de transport chimic, acolo unde este necesară o închidere automată cu sfert de tură. Configurația normal deschis descarcă rapid conducta la pierderea semnalului sau a aerului comprimat, protejând echipamentele din aval împotriva acumulării de presiune, iar corpul tip lug permite montajul la capăt de linie și demontarea conductei din aval fără scoaterea robinetului.

  Fișă tehnică (PDF)

Robinetul fluture pneumatic Georg Fischer Tip 243 are corpul tip lug din PVC-U și este destinat izolării și reglajului automat în rețelele industriale de proces. Acoperă dimensiunile metrice de la d63 mm până la d140 mm la PN10 și folosește un actuator cu simplă acțiune în configurație FO, normal deschis la avarie: aerul de comandă închide discul, iar arcurile de readucere îl deschid complet imediat ce alimentarea cu aer este întreruptă.

Caracteristici tehnice

Actuatorul este precalibrat pentru o presiune nominală de pilotare de 4,2 bar și execută cursa completă de 90 grade într-un interval de una până la două secunde. Accesoriile se montează pe o interfață standardizată NAMUR, iar etanșarea discului este interschimbabilă între EPDM și FKM.

  • Presiune nominală: PN10, raportată la 10 bar și 20 grade C
  • Aer de comandă: 4,2 bar presiune nominală de pilotare, simplă acțiune
  • Cursă: rotație completă de 90 grade în 1 până la 2 secunde
  • Interfață accesorii: model NAMUR conform VDI/VDE 3845
  • Monitorizare poziție: indicator optic pe partea superioară a carcasei
  • Garnituri disc: EPDM sau FKM, interschimbabile

Materiale și standarde

Corpul și discul sunt injectate din PVC-U gri închis (RAL 7011), actuatorul este protejat de o carcasă din polipropilenă armată cu 30% fibră de sticlă (PP-GF30), iar axul și inserțiile lug sunt din oțel inoxidabil 1.4404.

PVC-U oferă o rezistență chimică ridicată la acizi anorganici, baze și soluții saline, astfel încât armătura rezistă acolo unde robineții metalici se corodează. Temperatura maximă a fluidului pentru ansamblurile cu flanșe este de 45 grade C, iar presiunea nominală este valabilă la temperatura de referință de 20 grade C, cu reducere la temperaturi superioare. Garniturile EPDM funcționează până la -40 grade C, iar cele FKM până la -15 grade C. Acizii oxidanți neinhibați necesită verificarea compatibilității, iar pastele de filet dăunătoare pentru PVC-U trebuie evitate.

Aplicații

Robinetul este destinat distribuției fluidelor de proces, stațiilor de tratare a apei și conductelor de transport chimic, acolo unde este necesară o închidere automată cu sfert de tură. Configurația normal deschis descarcă rapid conducta la pierderea semnalului sau a aerului comprimat, protejând echipamentele din aval împotriva acumulării de presiune, iar corpul tip lug permite montajul la capăt de linie și demontarea conductei din aval fără scoaterea robinetului.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 63 mm
Garnitura EPDM
PN 10 Bar
199243632
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
PN 10 Bar
199243642
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
PN 10 Bar
199243633
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
PN 10 Bar
199243643
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
PN 10 Bar
199243634
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
PN 10 Bar
199243644
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
PN 10 Bar
199243635
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
PN 10 Bar
199243645
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
Garnitura EPDM
PN 10 Bar
199243636
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
Garnitura FKM
PN 10 Bar
199243646
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
