Robinet fluture lug tip 243 FC PVDF

Robinet fluture lug tip 243 FC PVDF

Material: PP-GF30 Garnitura: FKM PN: 10 Bar

  Fișă tehnică (PDF)

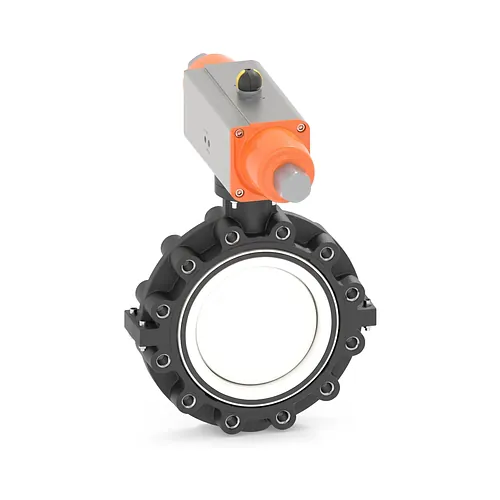

Robinetul fluture lug tip 243 Georg Fischer SYGEF Standard cu servomotor pneumatic FC asigură izolarea automată sigură a fluidelor în rețele industriale solicitante. Proiectat pentru medii chimice agresive și fluide de înaltă puritate, acest robinet combină un disc din PVDF, etanșare din FKM și o carcasă din polipropilenă ranforsată cu fibră de sticlă prevăzută cu inserții filetate. Ansamblul garantează închiderea etanșă pe diametre de la d63 mm până la d315 mm (DN50 până la DN300) la presiuni de lucru de până la 10 bar.

Caracteristici tehnice

Robinetul tip 243 este echipat cu un servomotor pneumatic cu simplă acțiune în configurație normal închis (Fail Safe to Close), garantând izolarea imediată a conductei la pierderea presiunii de aer. Arcurile interne din oțel inoxidabil readuc mecanismul rotativ la 90 grade în poziția complet închisă în mod automat în caz de avarie sau întrerupere de alimentare.

  • Mod acționare: Servomotor pneumatic cu simplă acțiune și revenire prin arc normal închis (FC)
  • Gamă diametre: Diametre exterioare metrice de la d63 mm până la d315 mm (nominal DN50 până la DN300)
  • Presiune nominală: Rezistență certificată pentru presiuni de regim de până la 10 bar (PN10) la 20 grade Celsius
  • Interval temperatură: Temperatură admisibilă a fluidului de lucru între -20 grade Celsius și 140 grade Celsius
  • Sistem de etanșare: Garnitură profilată din elastomer FKM pentru închidere etanșă bidirecțională
  • Monitorizare poziție: Compatibilitate cu module opționale de semnalizare echipate cu senzori de capăt de cursă

Materiale și standarde

Construcția robinetului combină componente umede din fluoropolimer industrial cu o carcasă compozită rezistentă pentru protecție optimă împotriva coroziunii interioare și exterioare. Geometria de montaj respectă standardele internaționale pentru integrarea directă între flanșe libere sau montajul la capăt de coloană.

Discul aflat în contact direct cu fluidul este injectat din PVDF SYGEF Standard, oferind o rezistență deosebită la acizi concentrați, agenți oxidanți și apă deionizată de înaltă puritate. Corpul robinetului este fabricat din polipropilenă ranforsată cu 30% fibră de sticlă (PP-GF30), având inserții filetate tip lug din oțel inoxidabil SS316. Lungimea de construcție respectă standardele EN 558 și ISO 5752, iar cercul de găuri este compatibil cu EN 1092 PN10, ISO 7005 PN10 și DIN 2501 PN10.

Aplicații

Conceput pentru manevrarea automată a fluidelor agresive, acest robinet fluture lug este utilizat pe scară largă în industria chimică, în fabricarea semiconductorilor și în stațiile industriale de tratare a apei. Furnizat de BigWeld, distribuitor autorizat Georg Fischer, ansamblul garantează siguranță operațională și protecție fail-safe în instalații în care transportul de acizi, halogeni sau apă ultrapură impune o închidere automată fiabilă chiar și fără tronson de conductă în aval.

  Fișă tehnică (PDF)

Robinetul fluture lug tip 243 Georg Fischer SYGEF Standard cu servomotor pneumatic FC asigură izolarea automată sigură a fluidelor în rețele industriale solicitante. Proiectat pentru medii chimice agresive și fluide de înaltă puritate, acest robinet combină un disc din PVDF, etanșare din FKM și o carcasă din polipropilenă ranforsată cu fibră de sticlă prevăzută cu inserții filetate. Ansamblul garantează închiderea etanșă pe diametre de la d63 mm până la d315 mm (DN50 până la DN300) la presiuni de lucru de până la 10 bar.

Caracteristici tehnice

Robinetul tip 243 este echipat cu un servomotor pneumatic cu simplă acțiune în configurație normal închis (Fail Safe to Close), garantând izolarea imediată a conductei la pierderea presiunii de aer. Arcurile interne din oțel inoxidabil readuc mecanismul rotativ la 90 grade în poziția complet închisă în mod automat în caz de avarie sau întrerupere de alimentare.

  • Mod acționare: Servomotor pneumatic cu simplă acțiune și revenire prin arc normal închis (FC)
  • Gamă diametre: Diametre exterioare metrice de la d63 mm până la d315 mm (nominal DN50 până la DN300)
  • Presiune nominală: Rezistență certificată pentru presiuni de regim de până la 10 bar (PN10) la 20 grade Celsius
  • Interval temperatură: Temperatură admisibilă a fluidului de lucru între -20 grade Celsius și 140 grade Celsius
  • Sistem de etanșare: Garnitură profilată din elastomer FKM pentru închidere etanșă bidirecțională
  • Monitorizare poziție: Compatibilitate cu module opționale de semnalizare echipate cu senzori de capăt de cursă

Materiale și standarde

Construcția robinetului combină componente umede din fluoropolimer industrial cu o carcasă compozită rezistentă pentru protecție optimă împotriva coroziunii interioare și exterioare. Geometria de montaj respectă standardele internaționale pentru integrarea directă între flanșe libere sau montajul la capăt de coloană.

Discul aflat în contact direct cu fluidul este injectat din PVDF SYGEF Standard, oferind o rezistență deosebită la acizi concentrați, agenți oxidanți și apă deionizată de înaltă puritate. Corpul robinetului este fabricat din polipropilenă ranforsată cu 30% fibră de sticlă (PP-GF30), având inserții filetate tip lug din oțel inoxidabil SS316. Lungimea de construcție respectă standardele EN 558 și ISO 5752, iar cercul de găuri este compatibil cu EN 1092 PN10, ISO 7005 PN10 și DIN 2501 PN10.

Aplicații

Conceput pentru manevrarea automată a fluidelor agresive, acest robinet fluture lug este utilizat pe scară largă în industria chimică, în fabricarea semiconductorilor și în stațiile industriale de tratare a apei. Furnizat de BigWeld, distribuitor autorizat Georg Fischer, ansamblul garantează siguranță operațională și protecție fail-safe în instalații în care transportul de acizi, halogeni sau apă ultrapură impune o închidere automată fiabilă chiar și fără tronson de conductă în aval.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 63 mm
199243462
Material: PP-GF30
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
199243463
Material: PP-GF30
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
199243464
Material: PP-GF30
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
199243465
Material: PP-GF30
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
199243466
Material: PP-GF30
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
199243467
Material: PP-GF30
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
199243468
Material: PP-GF30
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
199243469
Material: PP-GF30
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
199243470
Material: PP-GF30
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
