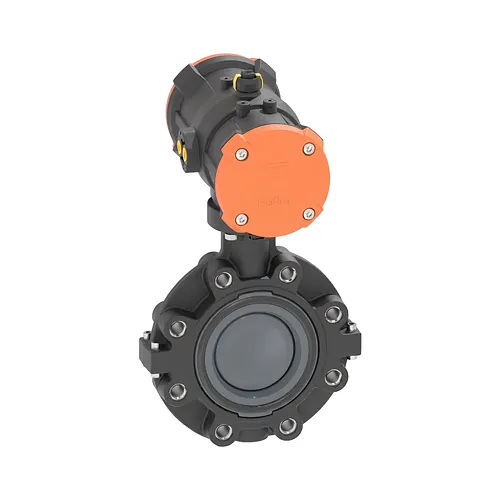

Robinet fluture pneumatic Tip 243 PVC-U DA d63-140 mm PN10

Robinet fluture pneumatic Tip 243 PVC-U DA d63-140 mm PN10

Material: PVC-U PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul fluture pneumatic Georg Fischer Tip 243 din PVC-U cu dublu efect asigură izolarea automată și reglarea fiabilă a debitului în rețele industriale de conducte pentru fluide agresive. Proiectat pentru ingineri de proces, integratori de echipamente și specialiști în tratarea apei, acest ansamblu de tip lug acoperă diametre metrice de la d63 mm la d140 mm la o presiune nominală PN10 la 20 grade Celsius. Îmbinând rezistența chimică cu acționarea pneumatică rapidă, robinetul garantează performanțe constante în exploatare industrială continuă.

Caracteristici tehnice

Ansamblul Tip 243 include un servomotor pneumatic performant cu dublu efect montat direct pe un corp robust din PVC-U de tip lug. Alimentat cu aer de comandă la o presiune standard de 4,2 bar, servomotorul realizează o cursă completă de 90 grade în numai 1 până la 2 secunde pentru închidere și reglare rapidă.

  • Presiune de regim: Presiune nominală PN10 (10 bar la 20 grade Celsius) pentru toate diametrele metrice de la d63 mm până la d140 mm.
  • Acționare pneumatică: Mecanism cu dublu efect alimentat cu aer de comandă uscat sau lubrifiat la o presiune de 4,2 bar.
  • Timp de manevră: Cursă de 90 grade efectuată în 1 până la 2 secunde pentru intervenție operativă pe traseu.
  • Interfață de comandă: Montaj conform standardului NAMUR și VDI/VDE 3845 pentru atașarea directă a electrovalvelor și a cutiilor cu limitatori de cursă.
  • Monitorizare vizuală: Indicator optic integrat pentru verificarea clară a poziției discului de la distanță.

Materiale și standarde

Fabricat integral din materiale termoplastice industriale de primă clasă și elastomeri tehnici, robinetul oferă o rezistență chimică excelentă împotriva acizilor neoxidanți, a bazelor și a soluțiilor saline. Carcasa servomotorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF) pentru a rezista atmosferei agresive din secțiile chimice.

Corpul și discul robinetului sunt produse din policlorură de vinil neplastifiată (PVC-U) de culoare gri închis (RAL 7011). Etanșeitatea sigură este asigurată prin garnituri din elastomer disponibile în variantele EPDM sau FKM, respectând limitele termice de lucru ale materialului. Interfețele de cuplare ale servomotorului respectă specificațiile VDI/VDE 3845, facilitând integrarea facilă cu poziționere electro-pneumatice și electrovalve de pilotare.

Instalare și îmbinare

Designul corpului de tip lug include inserții filetate metrice integrate, concepute pentru prinderea directă între flanșe libere industriale standardizate. Această configurație permite demontarea tronsonului de conductă din aval fără a necesita depresurizarea sau golirea liniei din amonte, simplificând substanțial operațiunile de mentenanță.

În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează robinetul fluture Tip 243 preasamblat și testat riguros din fabrică pentru instalatori industriali din întreaga Europă. Profilul discului este optimizat hidrodinamic pentru a reduce pierderile locale de sarcină și turbulențele. La montaj, șuruburile flanșelor se strâng progresiv în cruce cu o cheie dinamometrică, respectând valorile de cuplu prescrise de producător pentru a preveni deteriorarea gulerelor din PVC-U și a garanta etanșeitatea pe termen lung.

  Fișă tehnică (PDF)

Robinetul fluture pneumatic Georg Fischer Tip 243 din PVC-U cu dublu efect asigură izolarea automată și reglarea fiabilă a debitului în rețele industriale de conducte pentru fluide agresive. Proiectat pentru ingineri de proces, integratori de echipamente și specialiști în tratarea apei, acest ansamblu de tip lug acoperă diametre metrice de la d63 mm la d140 mm la o presiune nominală PN10 la 20 grade Celsius. Îmbinând rezistența chimică cu acționarea pneumatică rapidă, robinetul garantează performanțe constante în exploatare industrială continuă.

Caracteristici tehnice

Ansamblul Tip 243 include un servomotor pneumatic performant cu dublu efect montat direct pe un corp robust din PVC-U de tip lug. Alimentat cu aer de comandă la o presiune standard de 4,2 bar, servomotorul realizează o cursă completă de 90 grade în numai 1 până la 2 secunde pentru închidere și reglare rapidă.

  • Presiune de regim: Presiune nominală PN10 (10 bar la 20 grade Celsius) pentru toate diametrele metrice de la d63 mm până la d140 mm.
  • Acționare pneumatică: Mecanism cu dublu efect alimentat cu aer de comandă uscat sau lubrifiat la o presiune de 4,2 bar.
  • Timp de manevră: Cursă de 90 grade efectuată în 1 până la 2 secunde pentru intervenție operativă pe traseu.
  • Interfață de comandă: Montaj conform standardului NAMUR și VDI/VDE 3845 pentru atașarea directă a electrovalvelor și a cutiilor cu limitatori de cursă.
  • Monitorizare vizuală: Indicator optic integrat pentru verificarea clară a poziției discului de la distanță.

Materiale și standarde

Fabricat integral din materiale termoplastice industriale de primă clasă și elastomeri tehnici, robinetul oferă o rezistență chimică excelentă împotriva acizilor neoxidanți, a bazelor și a soluțiilor saline. Carcasa servomotorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF) pentru a rezista atmosferei agresive din secțiile chimice.

Corpul și discul robinetului sunt produse din policlorură de vinil neplastifiată (PVC-U) de culoare gri închis (RAL 7011). Etanșeitatea sigură este asigurată prin garnituri din elastomer disponibile în variantele EPDM sau FKM, respectând limitele termice de lucru ale materialului. Interfețele de cuplare ale servomotorului respectă specificațiile VDI/VDE 3845, facilitând integrarea facilă cu poziționere electro-pneumatice și electrovalve de pilotare.

Instalare și îmbinare

Designul corpului de tip lug include inserții filetate metrice integrate, concepute pentru prinderea directă între flanșe libere industriale standardizate. Această configurație permite demontarea tronsonului de conductă din aval fără a necesita depresurizarea sau golirea liniei din amonte, simplificând substanțial operațiunile de mentenanță.

În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează robinetul fluture Tip 243 preasamblat și testat riguros din fabrică pentru instalatori industriali din întreaga Europă. Profilul discului este optimizat hidrodinamic pentru a reduce pierderile locale de sarcină și turbulențele. La montaj, șuruburile flanșelor se strâng progresiv în cruce cu o cheie dinamometrică, respectând valorile de cuplu prescrise de producător pentru a preveni deteriorarea gulerelor din PVC-U și a garanta etanșeitatea pe termen lung.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 63 mm
Garnitura EPDM
199243652
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199243662
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
199243653
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
199243663
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
199243654
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
199243664
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
199243655
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
199243665
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
Garnitura EPDM
199243656
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
Garnitura FKM
199243666
Material: PVC-U
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
