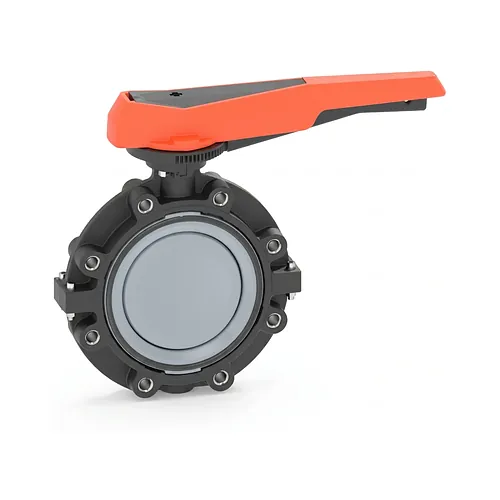

Robinet fluture ABS tip Lug 578 PN10

  Fișă tehnică (PDF)

Robinetul fluture ABS tip Lug model 578 de la Georg Fischer este un echipament industrial de înaltă precizie, proiectat pentru secționarea și reglarea debitului în rețele de conducte termoplastice. Prevăzut cu o clapetă rezistentă din ABS și o carcasă rigidă din polipropilenă armată cu fibră de sticlă (PP-GF30), acest robinet integrează inserții filetate din oțel inoxidabil SS316 pentru montaj direct între contraflanșe sau ca armătură de capăt de linie. Echipat cu o manetă manuală ergonomică dotată cu poziții de indexare pentru blocare sigură, modelul 578 permite o operare simplă și o reglare exactă în circuite de apă răcită, instalații de climatizare industrială, tratarea apei, aplicații marine și rețele de alimentare cu apă potabilă.

Conceput în conformitate cu normele tehnice internaționale, robinetul respectă standardele EN 558 și ISO 5752 pentru lungimea de montaj între fețe, asigurând compatibilitate completă la interfațare cu flanșe găurite conform ISO 7005 PN10, EN 1092 PN10, DIN 2501 PN10 și ANSI/ASME B16.5 Clasa 150. Proiectat pentru o clasă de presiune nominală PN10 (10 bar la o temperatură de 20 grade Celsius), ansamblul acoperă diametre metrice cuprinse între d63 și d315 (dimensiuni nominale DN50 până la DN300). Etanșarea profilată din cauciuc EPDM garantează o închidere etanșă bidirecțională, iar profilul hidrodinamic al clapetei asigură valori optime ale debitului kv, de la 740 l/min pentru DN50 până la 50000 l/min pentru DN300, reducând pierderile de sarcină.

Pentru versatilitate extinsă în exploatare, robinetul fluture tip 578 dispune de o flanșă superioară conformă cu DIN/ISO 5211 (interfață F07). Această conexiune standardizată permite montarea ulterioară a senzorilor de poziție, a cutiilor de contacte sau a actuatoarelor electrice și pneumatice fără dezasamblarea robinetului din linie. În calitate de distribuitor autorizat Georg Fischer, BigWeld oferă sisteme complete pentru conducte industriale, punând la dispoziție robineți originali, fitinguri pentru lipire prin mufare, flanșe libere și țevi ABS metrice, alături de asistență tehnică specializată pentru proiecte industriale și comerciale.
