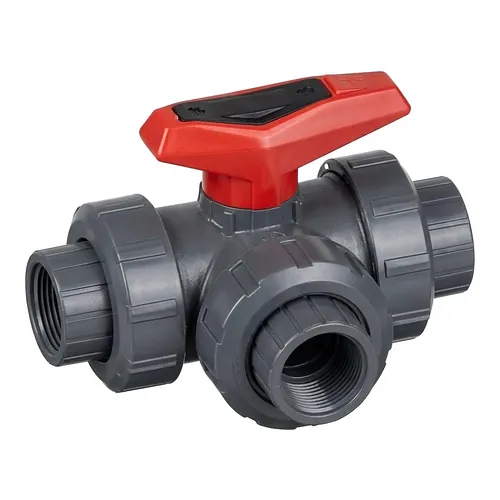

Robinet cu trei căi PVC-U tip 543 port T cu manetă roșie și racorduri filetate

Robinet cu trei căi PVC-U tip 543 port T F.I. 16 Bar

Material: PVC-U PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul industrial cu trei căi tip 543 din PVC-U produs de Georg Fischer este proiectat pentru devierea, mixarea și distribuția precisă a fluidelor în sistemele de conducte industriale și de tratare a apei. Echipat cu o bilă cu port orizontal în T și racorduri filetate cilindrice interioare Rp conform ISO 7-1, acest robinet demontabil cu racorduri olandeze permite gestionarea fluxurilor fără a necesita armături multiple de închidere. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează soluții complete pentru rețele tehnologice solicitante.

Caracteristici tehnice

Robinetul cu bilă tip 543 oferă o reglare fiabilă a debitului prin configurația cu bilă cu port orizontal în T, fiind proiectat pentru o presiune nominală de 16 bar la o temperatură de referință de 20 grade C. Acesta funcționează fiabil într-un interval de temperatură a fluidului de la 0 până la +60 grade C în instalații industriale solicitante.

Prelucrarea de precizie a bilei garantează un cuplu redus de manevră și o uzură minimă în ciclurile frecvente de comutare a circuitelor. Construcția cu racorduri olandeze pe toate căile permite demontarea radială rapidă pentru verificări periodice sau mentenanță, fără a demonta tronsoanele adiacente de conductă.

  • Presiune nominală de lucru: 16 bar la temperatura de referință de 20 grade C
  • Interval admisibil de temperatură pentru fluid: 0 până la +60 grade C
  • Standard racord filetat: filet interior cilindric Rp conform ISO 7-1
  • Configurație bilă: port orizontal în T pentru deviere, amestec și distribuție
  • Inserții filetate integrate pentru fixare pe consolă sau montarea actuatorilor

Materiale și standarde

Corpul robinetului este fabricat din policlorură de vinil neplastifiată (PVC-U RAL 7011), asigurând o rigiditate mecanică deosebită și rezistență chimică conformă cu cerințele ISO/TR 10358. Sistemul intern de etanșare combină scaune de bilă din PTFE pur cu garnituri de susținere din elastomeri EPDM sau FPM de înaltă performanță.

Această combinație de materiale rezistă excelent la contactul prelungit cu acizi anorganici, baze, soluții saline și ape de proces, prevenind coroziunea. Conexiunile filetate Rp respectă standardul ISO 7-1 (EN 10226-1), garantând îmbinări mecanice sigure și etanșe alături de etanșanți compatibili cu materialul plastic.

Aplicații

Conceput pentru circuite de deviere, distribuție și dozare a fluidelor, robinetul tip 543 este utilizat pe scară largă în industria chimică, stații de tratare a apei, epurare și circuite industriale de răcire. Structura termoplastică necorozivă elimină depunerile de cruste și oxidarea care afectează frecvent armăturile metalice convenționale.

Inserțiile filetate integrate la baza corpului permit ancorarea stabilă pe suporturi de țeavă și simplifică montarea ulterioară a actuatorilor electrici sau pneumatici, adaptând robinetul cu trei căi atât pentru acționare manuală, cât și pentru procese automatizate.

  Fișă tehnică (PDF)

Robinetul industrial cu trei căi tip 543 din PVC-U produs de Georg Fischer este proiectat pentru devierea, mixarea și distribuția precisă a fluidelor în sistemele de conducte industriale și de tratare a apei. Echipat cu o bilă cu port orizontal în T și racorduri filetate cilindrice interioare Rp conform ISO 7-1, acest robinet demontabil cu racorduri olandeze permite gestionarea fluxurilor fără a necesita armături multiple de închidere. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează soluții complete pentru rețele tehnologice solicitante.

Caracteristici tehnice

Robinetul cu bilă tip 543 oferă o reglare fiabilă a debitului prin configurația cu bilă cu port orizontal în T, fiind proiectat pentru o presiune nominală de 16 bar la o temperatură de referință de 20 grade C. Acesta funcționează fiabil într-un interval de temperatură a fluidului de la 0 până la +60 grade C în instalații industriale solicitante.

Prelucrarea de precizie a bilei garantează un cuplu redus de manevră și o uzură minimă în ciclurile frecvente de comutare a circuitelor. Construcția cu racorduri olandeze pe toate căile permite demontarea radială rapidă pentru verificări periodice sau mentenanță, fără a demonta tronsoanele adiacente de conductă.

  • Presiune nominală de lucru: 16 bar la temperatura de referință de 20 grade C
  • Interval admisibil de temperatură pentru fluid: 0 până la +60 grade C
  • Standard racord filetat: filet interior cilindric Rp conform ISO 7-1
  • Configurație bilă: port orizontal în T pentru deviere, amestec și distribuție
  • Inserții filetate integrate pentru fixare pe consolă sau montarea actuatorilor

Materiale și standarde

Corpul robinetului este fabricat din policlorură de vinil neplastifiată (PVC-U RAL 7011), asigurând o rigiditate mecanică deosebită și rezistență chimică conformă cu cerințele ISO/TR 10358. Sistemul intern de etanșare combină scaune de bilă din PTFE pur cu garnituri de susținere din elastomeri EPDM sau FPM de înaltă performanță.

Această combinație de materiale rezistă excelent la contactul prelungit cu acizi anorganici, baze, soluții saline și ape de proces, prevenind coroziunea. Conexiunile filetate Rp respectă standardul ISO 7-1 (EN 10226-1), garantând îmbinări mecanice sigure și etanșe alături de etanșanți compatibili cu materialul plastic.

Aplicații

Conceput pentru circuite de deviere, distribuție și dozare a fluidelor, robinetul tip 543 este utilizat pe scară largă în industria chimică, stații de tratare a apei, epurare și circuite industriale de răcire. Structura termoplastică necorozivă elimină depunerile de cruste și oxidarea care afectează frecvent armăturile metalice convenționale.

Inserțiile filetate integrate la baza corpului permit ancorarea stabilă pe suporturi de țeavă și simplifică montarea ulterioară a actuatorilor electrici sau pneumatici, adaptând robinetul cu trei căi atât pentru acționare manuală, cât și pentru procese automatizate.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
Filet 3/8" EPDM
161543241
Material: PVC-U
PN: 10 Bar
Buc. 715,28 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1/2" EPDM
161543242
Material: PVC-U
PN: 10 Bar
Buc. 736,87 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/4" EPDM
161543243
Material: PVC-U
PN: 10 Bar
Buc. 848,61 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1" EPDM
161543244
Material: PVC-U
PN: 10 Bar
Buc. 1.053,32 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/4" EPDM
161543245
Material: PVC-U
PN: 10 Bar
Buc. 1.192,07 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/2" EPDM
161543246
Material: PVC-U
PN: 10 Bar
Buc. 1.358,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 2" EPDM
161543247
Material: PVC-U
PN: 10 Bar
Buc. 1.746,99 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/8" FPM
161543251
Material: PVC-U
PN: 10 Bar
Buc. 777,28 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1/2" FPM
161543252
Material: PVC-U
PN: 10 Bar
Buc. 788,32 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/4" FPM
161543253
Material: PVC-U
PN: 10 Bar
Buc. 930,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1" FPM
161543254
Material: PVC-U
PN: 10 Bar
Buc. 1.167,14 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/4" FPM
161543255
Material: PVC-U
PN: 10 Bar
Buc. 1.318,09 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/2" FPM
161543256
Material: PVC-U
PN: 10 Bar
Buc. 1.629,56 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 2" FPM
161543257
Material: PVC-U
PN: 10 Bar
Buc. 2.134,92 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 161543241
Filet: 3/8" EPDM
Livrare în 10-15 zile
715,28 RON / Buc.
Cod produs: 161543242
Filet: 1/2" EPDM
Livrare în 10-15 zile
736,87 RON / Buc.
Cod produs: 161543243
Filet: 3/4" EPDM
Livrare în 10-15 zile
848,61 RON / Buc.
Cod produs: 161543244
Filet: 1" EPDM
Livrare în 10-15 zile
1.053,32 RON / Buc.
Cod produs: 161543245
Filet: 1 1/4" EPDM
Livrare în 10-15 zile
1.192,07 RON / Buc.
Cod produs: 161543246
Filet: 1 1/2" EPDM
Livrare în 10-15 zile
1.358,45 RON / Buc.
Cod produs: 161543247
Filet: 2" EPDM
Livrare în 10-15 zile
1.746,99 RON / Buc.
Cod produs: 161543251
Filet: 3/8" FPM
Livrare în 10-15 zile
777,28 RON / Buc.
Cod produs: 161543252
Filet: 1/2" FPM
Livrare în 10-15 zile
788,32 RON / Buc.
Cod produs: 161543253
Filet: 3/4" FPM
Livrare în 10-15 zile
930,80 RON / Buc.
Cod produs: 161543254
Filet: 1" FPM
Livrare în 10-15 zile
1.167,14 RON / Buc.
Cod produs: 161543255
Filet: 1 1/4" FPM
Livrare în 10-15 zile
1.318,09 RON / Buc.
Cod produs: 161543256
Filet: 1 1/2" FPM
Livrare în 10-15 zile
1.629,56 RON / Buc.
Cod produs: 161543257
Filet: 2" FPM
Livrare în 10-15 zile
2.134,92 RON / Buc.
