Robinet cu trei căi PVC-U tip 543 port L lipire

  Data sheet.pdf

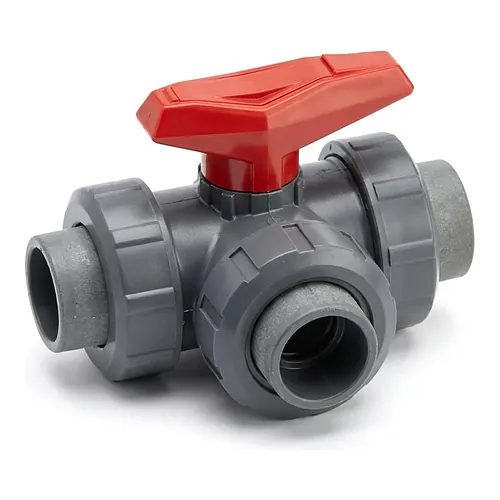

Robinetul cu trei căi Georg Fischer tip 543 din PVC-U combină o bilă cu alezaj în L orizontal cu mufe pentru îmbinare prin lipire cu adeziv pe conducte metrice, oferind un element compact de deviere, distribuție și comutare a fluidelor în linii de proces industriale, stații de tratare a apei și instalații de dozare chimică. Rotirea manetei cu 90 de grade redirecționează debitul între ramurile adiacente cu pierderi minime de presiune, iar corpul cu racorduri olandeze duble permite montarea și demontarea radială în timpul reviziilor programate, fără intervenții asupra rețelei adiacente.

Corpul este realizat din policlorură de vinil neplastifiată (PVC-U) de culoare gri închis RAL 7011, material cu rezistență chimică ridicată la acizi, baze și soluții saline. Presiunea nominală de lucru este de 16 bar (PN16) la 20 de grade Celsius, iar intervalul termic de funcționare se întinde de la 0 la 60 de grade Celsius. Etanșarea internă se bazează pe scaune de bilă din PTFE cu frecare redusă, dublate de garnituri inelare din EPDM sau FPM, astfel încât pachetul de etanșare să poată fi ales în funcție de compatibilitatea cu mediul vehiculat. Diametrele metrice acoperite sunt de la 16 mm până la 63 mm, cu etanșeitate menținută în regim intens de manevrare ciclică.

Inserțiile filetate integrate la baza corpului permit fixarea directă pe cadru sau pe panou, descărcând conducta de momentele de reacție în instalațiile automatizate. Maneta manuală ergonomică indică vizual traseul activ de curgere, prevenind erorile de comutare în exploatare, iar aceeași interfață acceptă actuatoare pneumatice sau electrice fără modificări constructive ale corpului. Îmbinările realizate cu adeziv pentru PVC-U sunt omogene și etanșe, ceea ce recomandă tipul 543 pentru conducte industriale, stații de tratare a apei, linii de distribuție chimică și instalații de piscine comerciale. BigWeld furnizează gama tip 543 în calitate de distribuitor autorizat Georg Fischer.
