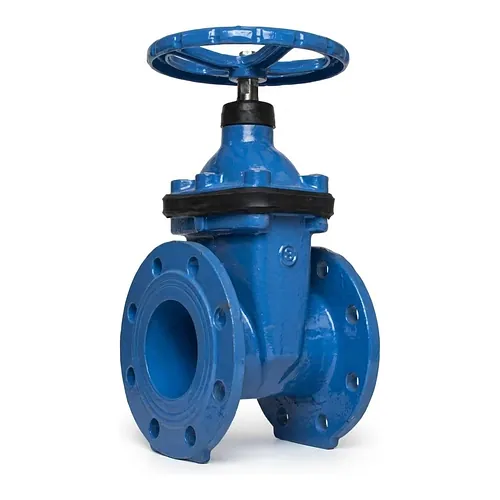

Robinet sertar pană F4 fontă ductilă PN16 DN200-600 Blucast

  Fisa tehnica |   Catalog

Robinetul sertar pană cu flanșe Blucast Seria 115 este un echipament industrial de izolare și secționare proiectat pentru rețele de distribuție a apei potabile, utilități municipale și sisteme de conducte pentru lichide neutre la presiuni de lucru de până la 16 bar. Având o lungime constructivă scurtă conformă cu standardul EN 558-1 Seria 14 (DIN 3202 F4), acest robinet cu etanșare cauciucată asigură o închidere bidirecțională sigură pentru conducte cu diametre nominale de la DN200 până la DN600. Trecerea integrală fără zone de retenție la baza corpului previne depunerea impurităților, reduce pierderile de sarcină și menține eficiența hidraulică optimă a rețelei.

Construcția robustă din fontă ductilă EN-GJS-500-7 pentru corp și capac integrează o pană din fontă ductilă complet vulcanizată cu elastomer EPDM conform EN 681. Canelurile de ghidaj prelucrate în corpul robinetului susțin pana pe întreaga cursă de închidere, prevenind frecarea cauciucului, reducând cuplul de manevră și garantând o etanșeitate de 100%. Tija neascendentă din oțel inoxidabil AISI 420 acționează o piuliță de ghidare înlocuibilă din alamă. Sistemul de etanșare multiplă a tijei cu inele O-ring din EPDM asigură o funcționare fiabilă, fără pierderi și fără cerințe de întreținere periodică.

Protecția anticorozivă este asigurată printr-un strat de vopsea pulbere epoxidică aplicat electrostatic, cu o grosime minimă de 250 μm în nuanța albastru RAL 5015, atât la interior, cât și la exterior. Certificat conform standardelor EN 1074-1, EN 1074-2 și EN 1171, robinetul este proiectat pentru temperaturi de lucru de la 0 până la 80 grade Celsius și se montează prin flanșe standardizate conform EN 1092-2.

• Standarde de fabricație: EN 1074-1, EN 1074-2, EN 1171
• Lungime constructivă: EN 558-1 Seria 14 (DIN 3202 F4)
• Conexiune cu flanșe: EN 1092-2 PN16 / PN10 (DN200–DN600)
• Corp și capac: Fontă ductilă EN-GJS-500-7
• Sertar pană: Fontă ductilă EN-GJS-500-7 vulcanizată integral cu EPDM
• Tijă și asamblare: Oțel inoxidabil AISI 420, piuliță din alamă, șuruburi AISI 304
• Acoperire: Pulbere epoxidică min. 250 μm, RAL 5015 (aviz sanitar WRAS/PZH/ACS)
• Parametri de funcționare: PN16 (16 bar), 0 până la 80 grade Celsius
