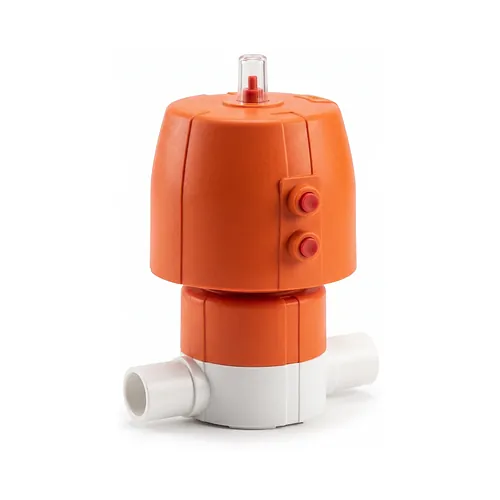

Vana cu diafragma DIASTAR Ten FO PVDF-HP

  Fișă tehnică (PDF)

Fabricat de Georg Fischer pentru controlul fluidelor în aplicații de înaltă puritate, robinetul cu membrană SYGEF Plus DIASTAR Ten FO oferă o acționare pneumatică precisă pentru rețelele de conducte metrice de la d20 până la d63 mm. Corpul este realizat din fluorură de poliviniliden de înaltă puritate (PVDF-HP) virgină, garantând o rezistență chimică excelentă, o stabilitate termică pe un domeniu extins de la -20 grade la 140 grade Celsius și compatibilitate completă cu metodele de igienizare cu abur, apă fierbinte sau ozon. Funcționarea se bazează pe un mecanism pneumatic de tip normal deschis (Fail Safe to Open - FO), acționat cu aer comprimat pentru închidere la presiuni de lucru de până la 10 bar pe o singură direcție, readus automat în poziția deschisă la întreruperea alimentării cu aer de comandă. Servomotorul compact dispune de o conexiune pneumatică rotativă la intervale de 90 grade, optimizând amplasarea conductelor de aerisire în spații tehnice restrânse. Geometria hidraulică optimizată dublează debitul de curgere în comparație cu modelele anterioare, minimizând căderile de presiune și zonele de stagnare. Întreținerea este simplificată prin piulița centrală de fixare a carcasei, care înlocuiește cele patru șuruburi tradiționale de asamblare, distribuind uniform forța de strângere pe membrană. Ansamblul de etanșare cu membrane PTFE/EPDM sau PTFE/FKM și garnituri O-ring din FKM alb respectă cele mai stricte cerințe de puritate și non-toxicitate fiziologică, incluzând conformitatea FDA 21 CFR, USP Clasa VI, ASME BPE și SEMI F57. Capetele netede permit îmbinarea prin sudură cap la cap cu tehnologii fără bavură (BCF Plus) sau prin infraroșu (IR Plus), fiind ideale pentru circuite de apă ultra-pură (UPW), industria semiconductorilor și sectorul farmaceutic.
