Robinet cu membrană pneumatic PP-H PN10 DIASTAR Ten DA d20-63

Robinet cu membrană pneumatic PP-H PN10 DIASTAR Ten DA d20-63

Material: PP-H PN: 10 Bar SDR: FKM

  Fișă tehnică (PDF)

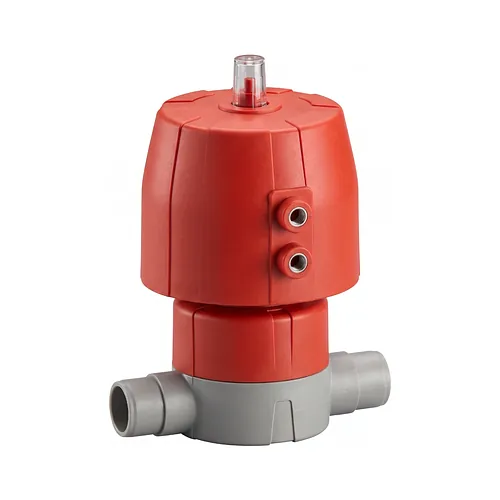

Robinetul cu membrană Georg Fischer PROGEF Standard DIASTAR Ten DA este acționat pneumatic și servește la reglarea debitului și la izolarea etanșă în rețele de proces automatizate. Corpul din beta-PP-H acoperă diametrele metrice d20-d63 mm (DN15-DN50) la PN10, pentru substanțe chimice agresive, apă demineralizată și efluenți industriali din panouri de dozare, ansambluri tehnologice compacte și distribuții de uzină.

Caracteristici tehnice

Modelul DIASTAR Ten DA folosește un servomotor pneumatic cu dublă acțiune: aerul de comandă al instalației realizează atât cursa de deschidere, cât și pe cea de închidere, ceea ce asigură o poziționare repetabilă a tijei și solicitări de manevră echilibrate, fără arc mecanic masiv de închidere. Geometria optimizată a pragului de etanșare menține coeficienți de debit ridicați și căderi de presiune reduse pe diametrele nominale ale gamei.

  • Presiune nominală: PN10 pe întreaga gamă d20-d63 mm (DN15-DN50).
  • Mod de acționare: pneumatic cu dublă acțiune (DA), aer de comandă pentru ambele curse.
  • Carcasă servomotor: polipropilenă armată cu fibră de sticlă (PPGF).
  • Membrane: EPDM sau PTFE cu membrană-suport din EPDM.
  • Racord pneumatic: orificiu de alimentare reglabil prin rotire în trepte de 90 grade.
  • Indicare poziție: indicator optic care arată instantaneu starea robinetului.

Materiale și standarde

Corpul este injectat din polipropilenă homopolimer nucleată beta (beta-PP-H), iar partea superioară și carcasa servomotorului sunt executate din polipropilenă armată cu fibră de sticlă (PPGF). Robinetul este fabricat în conformitate cu EN ISO 16138 și respectă lungimile de montaj între fețe conform EN 558.

Nucleerea beta conferă matricei de polipropilenă rezistență la săruri anorganice, soluții alcaline caustice și acizi minerali concentrați, împreună cu o rezistență ridicată la impact. Materialul membranei se alege în funcție de fluid: EPDM pentru apă și aplicații chimice uzuale, respectiv PTFE cu membrană-suport din EPDM acolo unde atacul chimic este mai sever.

Instalare și îmbinare

Robinetul este livrat cu capete lise metrice d20-d63 mm pentru lipire prin mufare pe țevi și fitinguri PP-H PROGEF Standard, iar dimensiunile între fețe conform EN 558 îl fac interschimbabil în cadrul seriei.

Deoarece racordul pneumatic se poate roti în trepte de 90 grade, traseele furtunurilor de comandă rămân scurte în estacade aglomerate și în ansambluri tehnologice compacte. Indicatorul optic de pe servomotor confirmă poziția deschis sau închis la punerea în funcțiune și la lucrările de întreținere, fără intervenție asupra circuitului de comandă.

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer PROGEF Standard DIASTAR Ten DA este acționat pneumatic și servește la reglarea debitului și la izolarea etanșă în rețele de proces automatizate. Corpul din beta-PP-H acoperă diametrele metrice d20-d63 mm (DN15-DN50) la PN10, pentru substanțe chimice agresive, apă demineralizată și efluenți industriali din panouri de dozare, ansambluri tehnologice compacte și distribuții de uzină.

Caracteristici tehnice

Modelul DIASTAR Ten DA folosește un servomotor pneumatic cu dublă acțiune: aerul de comandă al instalației realizează atât cursa de deschidere, cât și pe cea de închidere, ceea ce asigură o poziționare repetabilă a tijei și solicitări de manevră echilibrate, fără arc mecanic masiv de închidere. Geometria optimizată a pragului de etanșare menține coeficienți de debit ridicați și căderi de presiune reduse pe diametrele nominale ale gamei.

  • Presiune nominală: PN10 pe întreaga gamă d20-d63 mm (DN15-DN50).
  • Mod de acționare: pneumatic cu dublă acțiune (DA), aer de comandă pentru ambele curse.
  • Carcasă servomotor: polipropilenă armată cu fibră de sticlă (PPGF).
  • Membrane: EPDM sau PTFE cu membrană-suport din EPDM.
  • Racord pneumatic: orificiu de alimentare reglabil prin rotire în trepte de 90 grade.
  • Indicare poziție: indicator optic care arată instantaneu starea robinetului.

Materiale și standarde

Corpul este injectat din polipropilenă homopolimer nucleată beta (beta-PP-H), iar partea superioară și carcasa servomotorului sunt executate din polipropilenă armată cu fibră de sticlă (PPGF). Robinetul este fabricat în conformitate cu EN ISO 16138 și respectă lungimile de montaj între fețe conform EN 558.

Nucleerea beta conferă matricei de polipropilenă rezistență la săruri anorganice, soluții alcaline caustice și acizi minerali concentrați, împreună cu o rezistență ridicată la impact. Materialul membranei se alege în funcție de fluid: EPDM pentru apă și aplicații chimice uzuale, respectiv PTFE cu membrană-suport din EPDM acolo unde atacul chimic este mai sever.

Instalare și îmbinare

Robinetul este livrat cu capete lise metrice d20-d63 mm pentru lipire prin mufare pe țevi și fitinguri PP-H PROGEF Standard, iar dimensiunile între fețe conform EN 558 îl fac interschimbabil în cadrul seriei.

Deoarece racordul pneumatic se poate roti în trepte de 90 grade, traseele furtunurilor de comandă rămân scurte în estacade aglomerate și în ansambluri tehnologice compacte. Indicatorul optic de pe servomotor confirmă poziția deschis sau închis la punerea în funcțiune și la lucrările de întreținere, fără intervenție asupra circuitului de comandă.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Garnitura EPDM
167655012
Material: PP-H
PN: 10 Bar
SDR: FKM
Buc. 1.260,84 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura PTFE/EPDM
167655032
Material: PP-H
PN: 10 Bar
SDR: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
167655013
Material: PP-H
PN: 10 Bar
SDR: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura PTFE/EPDM
167655033
Material: PP-H
PN: 10 Bar
SDR: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
167655014
Material: PP-H
PN: 10 Bar
SDR: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura PTFE/EPDM
167655034
Material: PP-H
PN: 10 Bar
SDR: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
167655015
Material: PP-H
PN: 10 Bar
SDR: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura PTFE/EPDM
167655035
Material: PP-H
PN: 10 Bar
SDR: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
167655016
Material: PP-H
PN: 10 Bar
SDR: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura PTFE/EPDM
167655036
Material: PP-H
PN: 10 Bar
SDR: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
167655017
Material: PP-H
PN: 10 Bar
SDR: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura PTFE/EPDM
167655037
Material: PP-H
PN: 10 Bar
SDR: FKM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
