Robinet cu bilă 3 căi 543 Pro P PVC-C DA T-Port

Robinet cu bilă 3 căi 543 Pro P PVC-C DA T-Port

Material: PVC-C PN: 10 Bar

  Fișă tehnică (PDF)

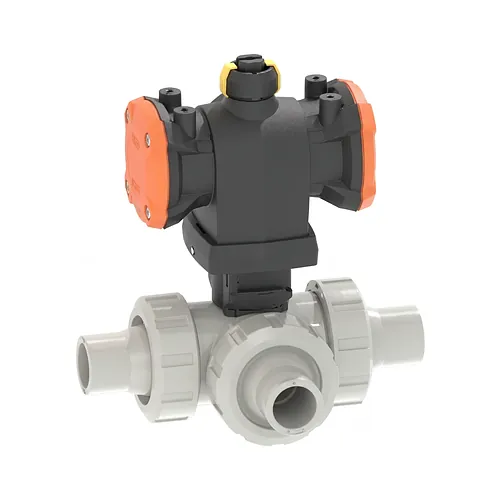

Robinetul cu bilă cu 3 căi Georg Fischer tip 543 Pro P din policlorură de vinil clorurată (PVC-C) oferă automatizarea completă a operațiunilor de amestecare, deviere și distribuție a fluidelor în rețele industriale solicitante. Echipat cu o bilă cu port T orizontal și un actuator pneumatic cu dublă acțiune, acest ansamblu PN10 asigură dirijarea fiabilă a fluxului pentru dimensiuni metrice de la d16 mm până la d63 mm (DN10 până la DN50).

Caracteristici tehnice

Acest ansamblu automatizat combină configurația cu port T orizontal cu un actuator pneumatic cu dublă acțiune alimentat cu aer de comandă la presiunea de 5,6 bar. Configurația asigură distribuția multi-direcțională precisă a debitului și indicarea optică imediată a poziției de lucru în instalații compacte.

  • Presiune nominală: clasa PN10 pe întreaga gamă dimensională metrică.
  • Tip acționare: mecanism pneumatic cu dublă acțiune (DA) alimentat la 5,6 bar.
  • Interfață de comandă: conexiune standardizată NAMUR conform VDI/VDE 3845 pentru electrovalve și senzori.
  • Configurație port: bilă cu port T orizontal pentru amestec și deviere multidirecțională.
  • Fixare mecanică: inserții integrate din oțel inoxidabil pentru montaj rigid fără solicitarea conductelor.

Materiale și standarde

Fabricat din policlorură de vinil clorurată gri agat RAL 7038, corpul robinetului își menține rigiditatea mecanică și rezistența chimică la temperaturi de lucru de până la 80 de grade Celsius sub presiune. Construcția modulară integrează componente polimerice performante și interfețe industriale consacrate.

Scaunul de bilă din PTFE cu coeficient redus de frecare conlucrează cu garnituri elastomere de susținere din EPDM sau FKM pentru o închidere etanșă și cupluri reduse de manevră. Carcasa actuatorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF) pentru rezistență superioară la coroziune atmosferică. În plus, platforma modulară 543 Pro păstrează compatibilitatea deplină cu seriile anterioare Georg Fischer 543 și 285 până la 288.

Aplicații

În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează robinetul 543 Pro P pentru aplicații solicitante de dozare, deviere și amestec în industria chimică, epurarea apelor uzate și linii de tratare a suprafețelor. Stabilitatea termică ridicată și compatibilitatea chimică extinsă îl recomandă pentru vehicularea acizilor concentrați, a bazelor și a soluțiilor saline unde materialele plastice convenționale nu rezistă.

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer tip 543 Pro P din policlorură de vinil clorurată (PVC-C) oferă automatizarea completă a operațiunilor de amestecare, deviere și distribuție a fluidelor în rețele industriale solicitante. Echipat cu o bilă cu port T orizontal și un actuator pneumatic cu dublă acțiune, acest ansamblu PN10 asigură dirijarea fiabilă a fluxului pentru dimensiuni metrice de la d16 mm până la d63 mm (DN10 până la DN50).

Caracteristici tehnice

Acest ansamblu automatizat combină configurația cu port T orizontal cu un actuator pneumatic cu dublă acțiune alimentat cu aer de comandă la presiunea de 5,6 bar. Configurația asigură distribuția multi-direcțională precisă a debitului și indicarea optică imediată a poziției de lucru în instalații compacte.

  • Presiune nominală: clasa PN10 pe întreaga gamă dimensională metrică.
  • Tip acționare: mecanism pneumatic cu dublă acțiune (DA) alimentat la 5,6 bar.
  • Interfață de comandă: conexiune standardizată NAMUR conform VDI/VDE 3845 pentru electrovalve și senzori.
  • Configurație port: bilă cu port T orizontal pentru amestec și deviere multidirecțională.
  • Fixare mecanică: inserții integrate din oțel inoxidabil pentru montaj rigid fără solicitarea conductelor.

Materiale și standarde

Fabricat din policlorură de vinil clorurată gri agat RAL 7038, corpul robinetului își menține rigiditatea mecanică și rezistența chimică la temperaturi de lucru de până la 80 de grade Celsius sub presiune. Construcția modulară integrează componente polimerice performante și interfețe industriale consacrate.

Scaunul de bilă din PTFE cu coeficient redus de frecare conlucrează cu garnituri elastomere de susținere din EPDM sau FKM pentru o închidere etanșă și cupluri reduse de manevră. Carcasa actuatorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF) pentru rezistență superioară la coroziune atmosferică. În plus, platforma modulară 543 Pro păstrează compatibilitatea deplină cu seriile anterioare Georg Fischer 543 și 285 până la 288.

Aplicații

În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează robinetul 543 Pro P pentru aplicații solicitante de dozare, deviere și amestec în industria chimică, epurarea apelor uzate și linii de tratare a suprafețelor. Stabilitatea termică ridicată și compatibilitatea chimică extinsă îl recomandă pentru vehicularea acizilor concentrați, a bazelor și a soluțiilor saline unde materialele plastice convenționale nu rezistă.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199295302
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199295312
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199295303
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199295313
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199295304
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199295314
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199295305
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199295315
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199295306
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199295316
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199295307
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199295317
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199295308
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199295318
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199295302
D: 16 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295312
D: 16 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295303
D: 20 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295313
D: 20 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295304
D: 25 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295314
D: 25 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295305
D: 32 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295315
D: 32 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295306
D: 40 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295316
D: 40 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295307
D: 50 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295317
D: 50 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295308
D: 63 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199295318
D: 63 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
