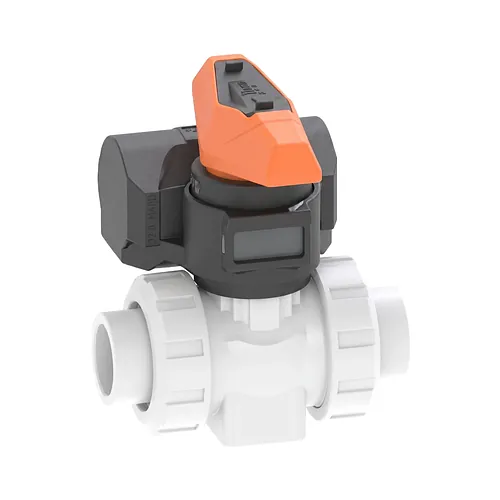

Robinet cu bilă tip 546 Pro PVDF - revenire cu arc
Robinetul cu bilă Georg Fischer SYGEF Standard Tip 546 Pro cu revenire cu arc este o armătură industrială de închidere manuală proiectată pentru operațiuni critice de siguranță la dozare și prelevare de probe. Fabricat din fluorură de poliviniliden (PVDF) cu etanșări din PTFE și FKM, acest robinet PN16 revine automat în poziția de siguranță închis la eliberarea manetei, prevenind scurgerile accidentale de fluide agresive din rețelele de conducte industriale.
Caracteristici tehnice
Robinetul integrează un mecanism mecanic cu arc care garantează închiderea automată instantanee de siguranță, funcționând fiabil într-un regim exigent de presiune și temperatură. Geometria optimizată a pasajului interior asigură o eficiență hidraulică ridicată și o izolare perfect etanșă.
- Material corp și piulițe olandeze: Fluorură de poliviniliden (PVDF)
- Etanșare internă: Garnituri de bilă din PTFE și garnituri elastomere din FKM
- Presiune nominală de lucru: PN16 (16 bar la 20 grade Celsius)
- Interval de temperatură admisibil: -20 grade Celsius până la +140 grade Celsius
- Fixare mecanică integrată: Inserții filetate M6 din oțel inoxidabil cu distanță de 25 mm
- Racorduri de capăt: Mufe metrice ISO pentru îmbinare prin lipire prin mufare
Aplicații
Acest robinet de siguranță este dezvoltat special pentru puncte de prelevare eșantioane, dozare controlată de reactivi chimici periculoși și instalații unde manevrarea nesupravegheată impune închiderea automată a liniei. Mecanismul de tip „dead man” previne pierderile involuntare de fluid chimic.
Materialul termoplastic PVDF oferă o rezistență chimică excelentă la acizi minerali concentrați, compuși halogenați, soluții oxidante și solvenți industriali. Armătura este optimă pentru industria de proces chimic, tratarea apei de înaltă puritate, producția de semiconductori și procese industriale conexe unde puritatea și siguranța mecanică sunt primordiale.
Instalare și îmbinare
Conectarea pe traseul de conducte PVDF se realizează prin lipire prin mufare conform prescripțiilor tehnice DVS 2207 Partea 15. Piulițele olandeze radiale permit demontarea și extragerea facilă a corpului central din instalație fără tensionarea sau deplasarea tronsoanelor adiacente.
Inserțiile filetate M6 din oțel inoxidabil turnate direct în baza corpului asigură o fixare rigidă pe console sau suporturi industriale, protejând corpul din PVDF de solicitările mecanice și torsiunile de acționare. Cota constructivă de montaj, filetele olandeze și capetele de racord sunt retro-compatibile cu generația anterioară Tip 546, facilitând modernizarea rapidă fără reconfigurarea traseului existent.
Robinetul cu bilă Georg Fischer SYGEF Standard Tip 546 Pro cu revenire cu arc este o armătură industrială de închidere manuală proiectată pentru operațiuni critice de siguranță la dozare și prelevare de probe. Fabricat din fluorură de poliviniliden (PVDF) cu etanșări din PTFE și FKM, acest robinet PN16 revine automat în poziția de siguranță închis la eliberarea manetei, prevenind scurgerile accidentale de fluide agresive din rețelele de conducte industriale.
Caracteristici tehnice
Robinetul integrează un mecanism mecanic cu arc care garantează închiderea automată instantanee de siguranță, funcționând fiabil într-un regim exigent de presiune și temperatură. Geometria optimizată a pasajului interior asigură o eficiență hidraulică ridicată și o izolare perfect etanșă.
- Material corp și piulițe olandeze: Fluorură de poliviniliden (PVDF)
- Etanșare internă: Garnituri de bilă din PTFE și garnituri elastomere din FKM
- Presiune nominală de lucru: PN16 (16 bar la 20 grade Celsius)
- Interval de temperatură admisibil: -20 grade Celsius până la +140 grade Celsius
- Fixare mecanică integrată: Inserții filetate M6 din oțel inoxidabil cu distanță de 25 mm
- Racorduri de capăt: Mufe metrice ISO pentru îmbinare prin lipire prin mufare
Aplicații
Acest robinet de siguranță este dezvoltat special pentru puncte de prelevare eșantioane, dozare controlată de reactivi chimici periculoși și instalații unde manevrarea nesupravegheată impune închiderea automată a liniei. Mecanismul de tip „dead man” previne pierderile involuntare de fluid chimic.
Materialul termoplastic PVDF oferă o rezistență chimică excelentă la acizi minerali concentrați, compuși halogenați, soluții oxidante și solvenți industriali. Armătura este optimă pentru industria de proces chimic, tratarea apei de înaltă puritate, producția de semiconductori și procese industriale conexe unde puritatea și siguranța mecanică sunt primordiale.
Instalare și îmbinare
Conectarea pe traseul de conducte PVDF se realizează prin lipire prin mufare conform prescripțiilor tehnice DVS 2207 Partea 15. Piulițele olandeze radiale permit demontarea și extragerea facilă a corpului central din instalație fără tensionarea sau deplasarea tronsoanelor adiacente.
Inserțiile filetate M6 din oțel inoxidabil turnate direct în baza corpului asigură o fixare rigidă pe console sau suporturi industriale, protejând corpul din PVDF de solicitările mecanice și torsiunile de acționare. Cota constructivă de montaj, filetele olandeze și capetele de racord sunt retro-compatibile cu generația anterioară Tip 546, facilitând modernizarea rapidă fără reconfigurarea traseului existent.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
16 mm
|
175546201 |
Material: PVDF
Garnitura: FKM
PN: 16 Bar
|
Buc. | 1.363,36 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
|
175546202 |
Material: PVDF
Garnitura: FKM
PN: 16 Bar
|
Buc. | 1.428,41 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
|
175546203 |
Material: PVDF
Garnitura: FKM
PN: 16 Bar
|
Buc. | 1.802,05 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
|
175546204 |
Material: PVDF
Garnitura: FKM
PN: 16 Bar
|
Buc. | 2.208,04 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
