Robinet cu bilă tip 546 Pro PPA DA PVDF

Robinet cu bilă tip 546 Pro PPA DA PVDF

Material: PVDF Garnitura: FKM PN: 10 Bar

  Fișă tehnică (PDF)

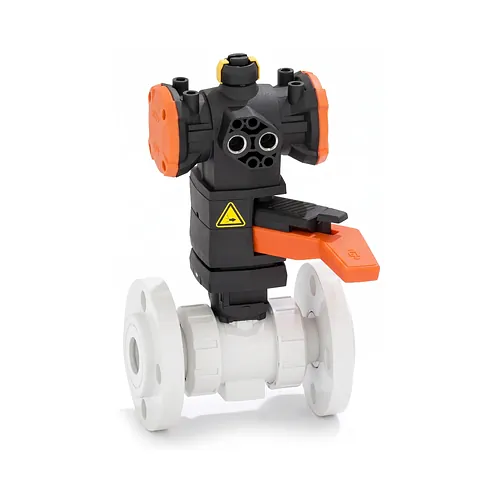

Robinetul cu bilă Georg Fischer SYGEF Standard tip 546 Pro echipat cu actuator pneumatic PPA DA asigură izolarea automată sigură a fluxului în rețele industriale complexe. Proiectat pentru fluide de înaltă puritate și compuși chimici agresivi, acest ansamblu cu dublă acțiune combină corpul din PVDF nevopsit cu flanșe fixe striate metrice rezistente la PN10. Destinat inginerilor de proces și instalatorilor industriali, robinetul garantează manevre rapide și sigure în medii solicitante.

Caracteristici tehnice

Actuatorul pneumatic PPA cu dublă acțiune funcționează cu aer comprimat industrial pentru a asigura o manevrare sferică rapidă și precisă la un sfert de tură. Unitatea integrează un indicator optic de poziție și interfețe standardizate pentru conectare directă în buclele automate de control.

  • Principiu de acționare: servomotor pneumatic cu dublu efect (DA) în carcasă rezistentă din PP-GF.
  • Presiune aer de comandă: nominal 5.6 bar prin interfață standardizată NAMUR conform VDI/VDE 3845.
  • Timp de manevră: rotație completă la 90 de grade realizată în doar 1 până la 2 secunde.
  • Presiune nominală: clasă de presiune PN10 pentru siguranță deplină pe dimensiunile d20 până la d63.
  • Interval de temperatură de lucru: comportament termic excelent între minus 20 și 140 de grade Celsius.
  • Configurație etanșare: scaun sferic din PTFE cu frecare redusă combinat cu garnituri din FKM.

Materiale și standarde

Construit integral din materiale termoplastice superioare, ansamblul robinetului prezintă o rezistență chimică de excepție și o integritate mecanică remarcabilă. Corpul din PVDF omogen în contact cu fluidul și flanșele fixe striate rezistă la acizi minerali concentrați, compuși oxidanți și solvenți organici.

Carcasa actuatorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF), eliminând riscul de coroziune externă în atmosfere industriale agresive. Conexiunile cu flanșă respectă standardele dimensionale metrice pentru o integrare perfectă în rețelele industriale de conducte din PVDF.

Instalare și îmbinare

Robinetul este prevăzut cu flanșe fixe metrice cu suprafață striată pentru îmbinări etanșe cu șuruburi pe conducte industriale. Inserțiile filetate din oțel inoxidabil integrate la baza corpului permit fixarea rigidă pe console de susținere, prevenind transmiterea eforturilor mecanice către rețeaua de țevi.

Construcția modulară a gamei tip 546 Pro respectă cotele de montaj ale variantelor anterioare, asigurând înlocuirea directă fără modificarea traseului existent. Conexiunea pneumatică se realizează rapid prin interfața NAMUR, fiind compatibilă cu module suplimentare de poziție și regulatoare avansate de tip RPC.

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer SYGEF Standard tip 546 Pro echipat cu actuator pneumatic PPA DA asigură izolarea automată sigură a fluxului în rețele industriale complexe. Proiectat pentru fluide de înaltă puritate și compuși chimici agresivi, acest ansamblu cu dublă acțiune combină corpul din PVDF nevopsit cu flanșe fixe striate metrice rezistente la PN10. Destinat inginerilor de proces și instalatorilor industriali, robinetul garantează manevre rapide și sigure în medii solicitante.

Caracteristici tehnice

Actuatorul pneumatic PPA cu dublă acțiune funcționează cu aer comprimat industrial pentru a asigura o manevrare sferică rapidă și precisă la un sfert de tură. Unitatea integrează un indicator optic de poziție și interfețe standardizate pentru conectare directă în buclele automate de control.

  • Principiu de acționare: servomotor pneumatic cu dublu efect (DA) în carcasă rezistentă din PP-GF.
  • Presiune aer de comandă: nominal 5.6 bar prin interfață standardizată NAMUR conform VDI/VDE 3845.
  • Timp de manevră: rotație completă la 90 de grade realizată în doar 1 până la 2 secunde.
  • Presiune nominală: clasă de presiune PN10 pentru siguranță deplină pe dimensiunile d20 până la d63.
  • Interval de temperatură de lucru: comportament termic excelent între minus 20 și 140 de grade Celsius.
  • Configurație etanșare: scaun sferic din PTFE cu frecare redusă combinat cu garnituri din FKM.

Materiale și standarde

Construit integral din materiale termoplastice superioare, ansamblul robinetului prezintă o rezistență chimică de excepție și o integritate mecanică remarcabilă. Corpul din PVDF omogen în contact cu fluidul și flanșele fixe striate rezistă la acizi minerali concentrați, compuși oxidanți și solvenți organici.

Carcasa actuatorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF), eliminând riscul de coroziune externă în atmosfere industriale agresive. Conexiunile cu flanșă respectă standardele dimensionale metrice pentru o integrare perfectă în rețelele industriale de conducte din PVDF.

Instalare și îmbinare

Robinetul este prevăzut cu flanșe fixe metrice cu suprafață striată pentru îmbinări etanșe cu șuruburi pe conducte industriale. Inserțiile filetate din oțel inoxidabil integrate la baza corpului permit fixarea rigidă pe console de susținere, prevenind transmiterea eforturilor mecanice către rețeaua de țevi.

Construcția modulară a gamei tip 546 Pro respectă cotele de montaj ale variantelor anterioare, asigurând înlocuirea directă fără modificarea traseului existent. Conexiunea pneumatică se realizează rapid prin interfața NAMUR, fiind compatibilă cu module suplimentare de poziție și regulatoare avansate de tip RPC.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
199252103
Material: PVDF
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
199252104
Material: PVDF
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
199252105
Material: PVDF
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
199252106
Material: PVDF
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
199252107
Material: PVDF
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
199252108
Material: PVDF
Garnitura: FKM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
