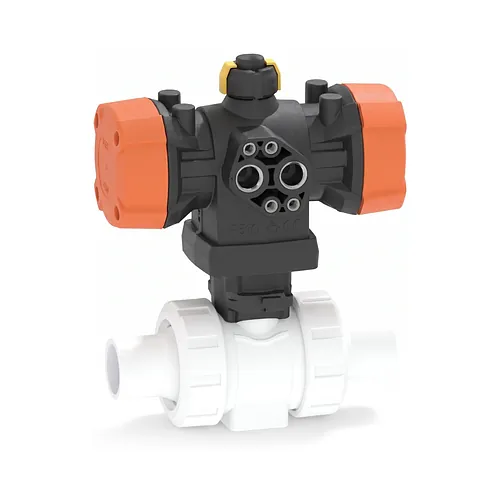

Robinet cu bilă PVDF tip 546 Pro actuator pneumatic PPA FO d20-63

Robinet cu bilă PVDF tip 546 Pro actuator pneumatic PPA FO d20-63

Material: PVDF PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer SYGEF Standard PVDF tip 546 Pro cu servomotor pneumatic PPA este o soluție automatizată la sfert de tură proiectată pentru vehicularea chimicalelor agresive, distribuția apei ultrapure și aplicații industriale solicitante. Configurat în modul de siguranță cu deschidere prin revenire cu arc (Fail Safe to Open – FO), acest ansamblu demontabil cu racord olandez dublu garantează deschiderea imediată a circuitului tehnologic la pierderea presiunii de comandă, protejând integritatea procesului.

Caracteristici tehnice

Ansamblul automatizat combină un robinet cu bilă din PVDF cu un actuator pneumatic cu simplă acțiune, optimizat pentru manevre rapide și sigure în regim industrial. Alimentat cu aer comprimat la o presiune de comandă standard de 5.6 bar prin interfața NAMUR, mecanismul realizează cursa completă de 90 de grade în numai una până la două secunde.

  • Presiune de lucru: Rezistență nominală de până la 10 bar pe întreaga gamă dimensională d20 - d63 mm.
  • Interval de temperatură: Funcționare continuă între minus 20 de grade Celsius și plus 140 de grade Celsius.
  • Mod de siguranță: Configurație Fail Safe to Open (FO) acționată de pachete robuste de arcuri pretensionate.
  • Comandă pneumatică: Conexiune standardizată NAMUR conform VDI/VDE 3845 și indicator vizual optic integrat.
  • Etanșare superioară: Scaune din PTFE rezistente chimic și garnituri elastice din FKM de înaltă puritate.

Materiale și standarde

Toate componentele în contact cu fluidul și carcasele exterioare sunt fabricate din polimeri tehnici rezistenți la coroziune, eliminând riscul degradării atmosferice sau chimice. Corpul robinetului este produs din fluorură de poliviniliden (PVDF), în timp ce carcasa servomotorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF).

Capetele de racordare respectă standardele dimensionale metrice ISO, asigurând o integrare facilă în rețele industriale termoplastice. Scaunul din PTFE și garniturile din FKM oferă o închidere bidirecțională perfect etanșă împotriva scurgerilor, demonstrând o rezistență excepțională la acizi agresivi, halogeni, apă demineralizată și agenți de curățare chimică, fără contaminarea mediului de lucru.

Instalare și îmbinare

Robinetul include racorduri olandeze duble cu capete netede dedicate pentru sudură cap la cap convențională sau sudură prin fuziune în infraroșu (IR-Plus). Inserțiile filetate din oțel inoxidabil turnate la baza corpului permit fixarea directă pe console de susținere, împiedicând transmiterea tensiunilor mecanice în conductă.

Construcția cu racord olandez dublu permite demontarea rapidă din linie pentru inspecție sau mentenanță fără a tăia conducta. Compatibilitatea dimensională strictă a cotei z, a piulițelor olandeze și a pieselor de capăt cu generația anterioară tip 546 garantează modernizarea rapidă a rețelelor industriale existente, fără a necesita modificarea traseului sau a distanțelor dintre suporți.

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer SYGEF Standard PVDF tip 546 Pro cu servomotor pneumatic PPA este o soluție automatizată la sfert de tură proiectată pentru vehicularea chimicalelor agresive, distribuția apei ultrapure și aplicații industriale solicitante. Configurat în modul de siguranță cu deschidere prin revenire cu arc (Fail Safe to Open – FO), acest ansamblu demontabil cu racord olandez dublu garantează deschiderea imediată a circuitului tehnologic la pierderea presiunii de comandă, protejând integritatea procesului.

Caracteristici tehnice

Ansamblul automatizat combină un robinet cu bilă din PVDF cu un actuator pneumatic cu simplă acțiune, optimizat pentru manevre rapide și sigure în regim industrial. Alimentat cu aer comprimat la o presiune de comandă standard de 5.6 bar prin interfața NAMUR, mecanismul realizează cursa completă de 90 de grade în numai una până la două secunde.

  • Presiune de lucru: Rezistență nominală de până la 10 bar pe întreaga gamă dimensională d20 - d63 mm.
  • Interval de temperatură: Funcționare continuă între minus 20 de grade Celsius și plus 140 de grade Celsius.
  • Mod de siguranță: Configurație Fail Safe to Open (FO) acționată de pachete robuste de arcuri pretensionate.
  • Comandă pneumatică: Conexiune standardizată NAMUR conform VDI/VDE 3845 și indicator vizual optic integrat.
  • Etanșare superioară: Scaune din PTFE rezistente chimic și garnituri elastice din FKM de înaltă puritate.

Materiale și standarde

Toate componentele în contact cu fluidul și carcasele exterioare sunt fabricate din polimeri tehnici rezistenți la coroziune, eliminând riscul degradării atmosferice sau chimice. Corpul robinetului este produs din fluorură de poliviniliden (PVDF), în timp ce carcasa servomotorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF).

Capetele de racordare respectă standardele dimensionale metrice ISO, asigurând o integrare facilă în rețele industriale termoplastice. Scaunul din PTFE și garniturile din FKM oferă o închidere bidirecțională perfect etanșă împotriva scurgerilor, demonstrând o rezistență excepțională la acizi agresivi, halogeni, apă demineralizată și agenți de curățare chimică, fără contaminarea mediului de lucru.

Instalare și îmbinare

Robinetul include racorduri olandeze duble cu capete netede dedicate pentru sudură cap la cap convențională sau sudură prin fuziune în infraroșu (IR-Plus). Inserțiile filetate din oțel inoxidabil turnate la baza corpului permit fixarea directă pe console de susținere, împiedicând transmiterea tensiunilor mecanice în conductă.

Construcția cu racord olandez dublu permite demontarea rapidă din linie pentru inspecție sau mentenanță fără a tăia conducta. Compatibilitatea dimensională strictă a cotei z, a piulițelor olandeze și a pieselor de capăt cu generația anterioară tip 546 garantează modernizarea rapidă a rețelelor industriale existente, fără a necesita modificarea traseului sau a distanțelor dintre suporți.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
199252873
Material: PVDF
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
199252874
Material: PVDF
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
199252875
Material: PVDF
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
199252876
Material: PVDF
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
199252877
Material: PVDF
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
199252878
Material: PVDF
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199252873
D: 20 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199252874
D: 25 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199252875
D: 32 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199252876
D: 40 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199252877
D: 50 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199252878
D: 63 mm
Livrare în 24h
La Cerere / Buc.
