Robinet cu bilă PVDF tip 546 Pro PPA DA

  Fișă tehnică (PDF)

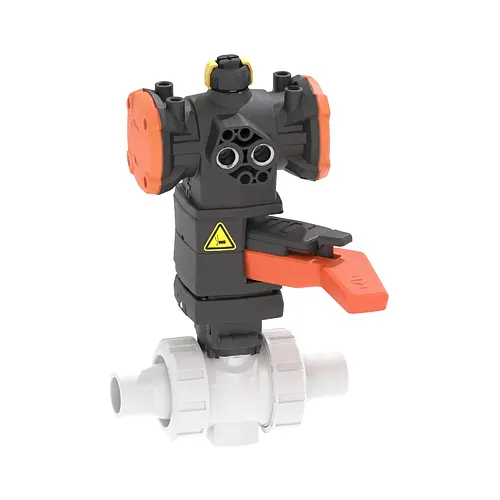

Robinetul cu bilă Georg Fischer SYGEF Standard PVDF tip 546 Pro PPA DA asigură izolarea automatizată și reglarea fiabilă a debitului în circuite de proces chimic, rețele industriale de distribuție și sisteme de apă de înaltă puritate. Acționarea este realizată de un actuator pneumatic cu dublă acțiune protejat într-o carcasă din polipropilenă armată cu fibră de sticlă, garantând timpi rapizi de manevră și siguranță în exploatare. Proiectat pentru ingineri și instalatori de rețele industriale, acoperă gama de dimensiuni d16 – d63 (DN10 – DN50) la o presiune nominală de lucru PN10.

Caracteristici tehnice

Acest ansamblu combină corpul modular al robinetului tip 546 Pro cu un actuator pneumatic cu dublă acțiune (PPA DA), conceput pentru timpi de răspuns rapizi și funcționare sigură în regim industrial continuu. Unitatea dispune de interfețe standardizate pentru integrarea simplă a accesoriilor în sistemele automatizate de control al proceselor.

• Presiune nominală de lucru: PN10 (10 bar) în configurație automatizată industrială
• Interval termic de funcționare: de la -20 grade C până la +140 grade C
• Tip acționare: Actuator pneumatic cu dublă acțiune (PPA DA) cu manevră manuală de urgență integrată
• Monitorizare poziție: Indicator optic mecanic integrat pentru identificarea vizuală a poziției robinetului
• Interfață accesorii: Conexiune standardizată NAMUR conform VDI/VDE 3845
• Etanșare internă: Scaune pentru bilă din PTFE cu frecare redusă și garnituri elastomerice din FKM

Materiale și standarde

Corpul robinetului este turnat din fluorură de poliviniliden (PVDF) de înaltă puritate, completat de o carcasă de actuator din polipropilenă armată cu fibră de sticlă (PP-GF) rezistentă la medii exterioare agresive. Construcția din fluoropolimer respectă standardul ISO 10931 și este certificată ca fiind neutră fiziologic conform cerințelor FDA 21 CFR 177.2510 și USP 25 Clasa VI.

Materialul SYGEF PVDF oferă o rezistență chimică excelentă la acizi oxidanți puternici precum acidul azotic și cromic, acizii clorhidric și sulfuric concentrați, hidrocarburi alifatice și proceduri de dezinfectare a apei purificate. Totuși, PVDF nu este rezistent la baze anorganice puternice precum hidroxidul de sodiu concentrat sau aminele organice. Garniturile din PTFE și FKM mențin o închidere etanșă fără a contamina fluidul vehiculat.

Instalare și îmbinare

Racordarea la rețeaua de conducte se realizează prin capete de mufă metrică pentru lipire prin mufare conform standardelor ISO, asigurând o legătură omogenă și sigură pe dimensiunile d16 până la d63. Sudura termică prin mufare trebuie realizată conform instrucțiunilor DVS 2207-15, utilizând scule de încălzire calibrate pentru a asigura rezistența mecanică a îmbinării.

Robinetul tip 546 Pro păstrează compatibilitatea geometrică deplină cu generația anterioară tip 546, având aceeași cotă z, aceleași capete de racord și aceleași piulițe olandeze, facilitând înlocuirea rapidă fără modificarea instalației existente. Inserțiile filetate din oțel inoxidabil integrate la baza corpului permit fixarea rigidă pe console de susținere, prevenind transmiterea sarcinilor de torsiune sau vibrațiilor către conductele termoplastice.
