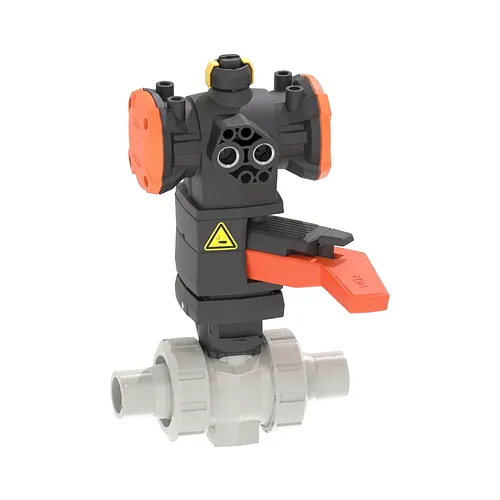

Robinet cu bilă PVC-C pneumatic 546 Pro P DA d16-63

Robinet cu bilă PVC-C pneumatic 546 Pro P DA d16-63

Material: PVC-C PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul cu bilă PVC-C Georg Fischer Tip 546 Pro P DA asigură reglarea și izolarea automată a debitului în procese chimice solicitante, sisteme industriale de tratare a apei și instalații pentru fluide la temperaturi ridicate. Conceput ca un ansamblu automatizat integrat, acest produs combină corpul robust al robinetului Tip 546 Pro cu un actuator pneumatic cu dublă acțiune protejat într-o carcasă din polipropilenă armată cu fibră de sticlă. Proiectat pentru o presiune nominală de 10 bar la 20 grade Celsius pe întreaga gamă dimensională de la d16 până la d63, robinetul oferă o automatizare fiabilă a fluxurilor industriale.

Caracteristici tehnice

Această unitate automată combină acționarea pneumatică rapidă cu o închidere bidirecțională perfect etanșă în regim continuu de lucru industrial. Actuatorul pneumatic cu dublă acțiune utilizează aer comprimat atât pentru cursa de deschidere, cât și pentru cea de închidere, garantând o repetabilitate precisă a ciclurilor și siguranță operațională ridicată.

  • Tip acționare: Actuator pneumatic cu dublă acțiune (DA), dotat cu indicator optic de poziție și levier manual de urgență
  • Presiune nominală: 10 bar la 20 grade Celsius pentru toată gama dimensională de la d16 până la d63
  • Sistem de etanșare: Scaune de bilă din PTFE cu frecare redusă, susținute de garnituri inelare din EPDM sau FKM
  • Interfață actuator: Conexiune pentru accesorii conform VDI/VDE 3845 NAMUR și standard de montaj DIN/ISO 5211
  • Temperatură de lucru: Funcționare sigură sub presiune la temperaturi ale fluidului de până la 80 grade Celsius

Materiale și standarde

Toate componentele în contact cu fluidul și elementele structurale exterioare respectă standardele riguroase pentru conducte chimice industriale, rezistând mediilor de lucru agresive. Corpul din policlorură de vinil clorurată oferă o rezistență chimică de excepție împotriva acizilor fierbinți, soluțiilor alcaline și compușilor oxidanți.

Fabricat din policlorură de vinil clorurată (PVC-C) în nuanța gri agată (RAL 7038), corpul respectă toleranțele dimensionale stabilite de standardele ISO 15493 și DIN 8079/8080. Carcasa actuatorului pneumatic este injectată din polipropilenă armată cu fibră de sticlă (PP-GF) pentru a rezista la atmosfere industriale corozive, iar inserțiile filetate de fixare sunt realizate din oțel inoxidabil de înaltă calitate.

Instalare și îmbinare

Robinetul este prevăzut cu capete lise metrice pentru asamblare directă prin lipire cu adeziv în rețelele industriale de conducte din PVC-C. Lungimea standardizată de instalare și racordurile olandeze demontabile asigură un montaj rapid, inspecții ușoare și compatibilitate completă cu generațiile anterioare de robineți Tip 546.

Baza robinetului include inserții filetate din oțel inoxidabil ce permit ancorarea directă și rigidă pe console fără a transmite solicitări mecanice către rețeaua din plastic. BigWeld este distribuitor autorizat Georg Fischer și furnizează sisteme industriale de conducte și soluții tehnice de control al debitului în Europa.

  Fișă tehnică (PDF)

Robinetul cu bilă PVC-C Georg Fischer Tip 546 Pro P DA asigură reglarea și izolarea automată a debitului în procese chimice solicitante, sisteme industriale de tratare a apei și instalații pentru fluide la temperaturi ridicate. Conceput ca un ansamblu automatizat integrat, acest produs combină corpul robust al robinetului Tip 546 Pro cu un actuator pneumatic cu dublă acțiune protejat într-o carcasă din polipropilenă armată cu fibră de sticlă. Proiectat pentru o presiune nominală de 10 bar la 20 grade Celsius pe întreaga gamă dimensională de la d16 până la d63, robinetul oferă o automatizare fiabilă a fluxurilor industriale.

Caracteristici tehnice

Această unitate automată combină acționarea pneumatică rapidă cu o închidere bidirecțională perfect etanșă în regim continuu de lucru industrial. Actuatorul pneumatic cu dublă acțiune utilizează aer comprimat atât pentru cursa de deschidere, cât și pentru cea de închidere, garantând o repetabilitate precisă a ciclurilor și siguranță operațională ridicată.

  • Tip acționare: Actuator pneumatic cu dublă acțiune (DA), dotat cu indicator optic de poziție și levier manual de urgență
  • Presiune nominală: 10 bar la 20 grade Celsius pentru toată gama dimensională de la d16 până la d63
  • Sistem de etanșare: Scaune de bilă din PTFE cu frecare redusă, susținute de garnituri inelare din EPDM sau FKM
  • Interfață actuator: Conexiune pentru accesorii conform VDI/VDE 3845 NAMUR și standard de montaj DIN/ISO 5211
  • Temperatură de lucru: Funcționare sigură sub presiune la temperaturi ale fluidului de până la 80 grade Celsius

Materiale și standarde

Toate componentele în contact cu fluidul și elementele structurale exterioare respectă standardele riguroase pentru conducte chimice industriale, rezistând mediilor de lucru agresive. Corpul din policlorură de vinil clorurată oferă o rezistență chimică de excepție împotriva acizilor fierbinți, soluțiilor alcaline și compușilor oxidanți.

Fabricat din policlorură de vinil clorurată (PVC-C) în nuanța gri agată (RAL 7038), corpul respectă toleranțele dimensionale stabilite de standardele ISO 15493 și DIN 8079/8080. Carcasa actuatorului pneumatic este injectată din polipropilenă armată cu fibră de sticlă (PP-GF) pentru a rezista la atmosfere industriale corozive, iar inserțiile filetate de fixare sunt realizate din oțel inoxidabil de înaltă calitate.

Instalare și îmbinare

Robinetul este prevăzut cu capete lise metrice pentru asamblare directă prin lipire cu adeziv în rețelele industriale de conducte din PVC-C. Lungimea standardizată de instalare și racordurile olandeze demontabile asigură un montaj rapid, inspecții ușoare și compatibilitate completă cu generațiile anterioare de robineți Tip 546.

Baza robinetului include inserții filetate din oțel inoxidabil ce permit ancorarea directă și rigidă pe console fără a transmite solicitări mecanice către rețeaua din plastic. BigWeld este distribuitor autorizat Georg Fischer și furnizează sisteme industriale de conducte și soluții tehnice de control al debitului în Europa.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199250502
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199250503
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199250504
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199250505
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199250506
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199250507
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199250508
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199250512
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199250513
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199250514
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199250515
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199250516
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199250517
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199250518
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199250502
D: 16 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250503
D: 20 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250504
D: 25 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250505
D: 32 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250506
D: 40 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250507
D: 50 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250508
D: 63 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250512
D: 16 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250513
D: 20 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250514
D: 25 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250515
D: 32 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250516
D: 40 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250517
D: 50 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250518
D: 63 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
