Robinet cu bilă PVC-C 546 Pro FC

Robinet cu bilă PVC-C 546 Pro FC

Material: PVC-C PN: 10

  Fișă tehnică (PDF)

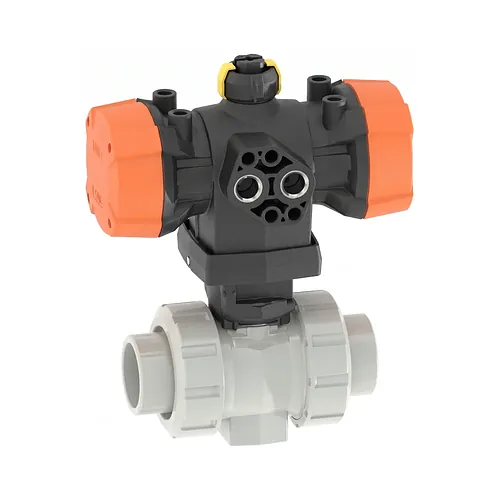

Robinetul cu bilă Georg Fischer PVC-C 546 Pro FC este un echipament industrial automatizat, proiectat pentru secționarea precisă și dozarea chimică sigură în rețele tehnologice solicitante. Acționat de un servomotor pneumatic PPA cu revenire cu arc Fail-Safe to Close (normal închis), robinetul izolează automat conducta la pierderea presiunii aerului de comandă. Proiectat pentru o presiune nominală PN10 și temperaturi de lucru de până la 80 grade Celsius, ansamblul cu racord olandez dublu combină rezistența superioară la coroziune cu siguranța operațională.

Caracteristici tehnice

Ansamblul integrează un actuator pneumatic fiabil și un corp de robinet modular dezvoltat pentru funcționare industrială continuă. Mecanismul pneumatic cu simplă acțiune asigură închiderea automată pe bază de arc, eliminând riscul deversărilor accidentale în aval în eventualitatea unei căderi de presiune pe linia de aer de comandă.

  • Mod de acționare: actuator pneumatic PPA cu simplă acțiune și revenire cu arc normal închis
  • Presiune aer de comandă: presiune nominală de lucru de 5,6 bar
  • Interfață accesorii: interfață standardizată NAMUR conform VDI/VDE 3845 pentru electrovalve și senzori de poziție
  • Clasă de presiune: presiune nominală de operare PN10
  • Interval de temperatură: funcționare continuă la temperaturi de până la 80 grade Celsius
  • Indicator de poziție: vizor optic integrat pentru confirmarea rapidă a stării de deschidere

Materiale și standarde

Fabricat din policlorură de vinil clorurată de calitate industrială în nuanța gri agat RAL 7038, corpul rezistă la atacul chimic al acizilor minerali fierbinți, bazelor și soluțiilor saline. Carcasa servomotorului este realizată din polipropilenă ranforsată cu fibră de sticlă (PP-GF), protejând componentele interne împotriva atmosferei agresive din halele industriale.

Etanșarea scaunului bilei este realizată din PTFE cu coeficient redus de frecare, susținut de inele elastice din EPDM sau FKM pentru o închidere bidirecțională etanșă pe parcursul unui număr ridicat de cicluri. Conexiunile prin mufare sunt conforme cu standardele ISO 727 și ISO 15493. Inserțiile filetate din oțel inoxidabil integrate la baza corpului respectă standardul DIN/ISO 5211, permițând fixarea rigidă pe console fără a transmite solicitări mecanice în conductă.

Instalare și îmbinare

Conectarea în rețele metrice din PVC-C se realizează prin lipire prin mufare cu adezivi chimici industriali dedicați. Construcția cu racord olandez dublu permite demontarea radială simplă a corpului de robinet fără a deranja tronsoanele adiacente de țeavă.

Platforma oferă compatibilitate dimensională completă cu generația anterioară Georg Fischer Tip 546. Cotele de montaj, dimensiunile z, piulițele olandeze și capetele de mufare sunt identice, permițând înlocuirea directă fără modificări structurale ale instalației existente sau repoziționarea suporturilor de susținere.

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer PVC-C 546 Pro FC este un echipament industrial automatizat, proiectat pentru secționarea precisă și dozarea chimică sigură în rețele tehnologice solicitante. Acționat de un servomotor pneumatic PPA cu revenire cu arc Fail-Safe to Close (normal închis), robinetul izolează automat conducta la pierderea presiunii aerului de comandă. Proiectat pentru o presiune nominală PN10 și temperaturi de lucru de până la 80 grade Celsius, ansamblul cu racord olandez dublu combină rezistența superioară la coroziune cu siguranța operațională.

Caracteristici tehnice

Ansamblul integrează un actuator pneumatic fiabil și un corp de robinet modular dezvoltat pentru funcționare industrială continuă. Mecanismul pneumatic cu simplă acțiune asigură închiderea automată pe bază de arc, eliminând riscul deversărilor accidentale în aval în eventualitatea unei căderi de presiune pe linia de aer de comandă.

  • Mod de acționare: actuator pneumatic PPA cu simplă acțiune și revenire cu arc normal închis
  • Presiune aer de comandă: presiune nominală de lucru de 5,6 bar
  • Interfață accesorii: interfață standardizată NAMUR conform VDI/VDE 3845 pentru electrovalve și senzori de poziție
  • Clasă de presiune: presiune nominală de operare PN10
  • Interval de temperatură: funcționare continuă la temperaturi de până la 80 grade Celsius
  • Indicator de poziție: vizor optic integrat pentru confirmarea rapidă a stării de deschidere

Materiale și standarde

Fabricat din policlorură de vinil clorurată de calitate industrială în nuanța gri agat RAL 7038, corpul rezistă la atacul chimic al acizilor minerali fierbinți, bazelor și soluțiilor saline. Carcasa servomotorului este realizată din polipropilenă ranforsată cu fibră de sticlă (PP-GF), protejând componentele interne împotriva atmosferei agresive din halele industriale.

Etanșarea scaunului bilei este realizată din PTFE cu coeficient redus de frecare, susținut de inele elastice din EPDM sau FKM pentru o închidere bidirecțională etanșă pe parcursul unui număr ridicat de cicluri. Conexiunile prin mufare sunt conforme cu standardele ISO 727 și ISO 15493. Inserțiile filetate din oțel inoxidabil integrate la baza corpului respectă standardul DIN/ISO 5211, permițând fixarea rigidă pe console fără a transmite solicitări mecanice în conductă.

Instalare și îmbinare

Conectarea în rețele metrice din PVC-C se realizează prin lipire prin mufare cu adezivi chimici industriali dedicați. Construcția cu racord olandez dublu permite demontarea radială simplă a corpului de robinet fără a deranja tronsoanele adiacente de țeavă.

Platforma oferă compatibilitate dimensională completă cu generația anterioară Georg Fischer Tip 546. Cotele de montaj, dimensiunile z, piulițele olandeze și capetele de mufare sunt identice, permițând înlocuirea directă fără modificări structurale ale instalației existente sau repoziționarea suporturilor de susținere.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199250522
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199250532
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199250523
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199250533
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199250524
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199250534
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199250525
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199250535
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199250526
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199250536
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199250527
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199250537
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199250528
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199250538
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
199250529
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
199250539
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
199250530
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
199250540
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
199250531
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
199250541
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
