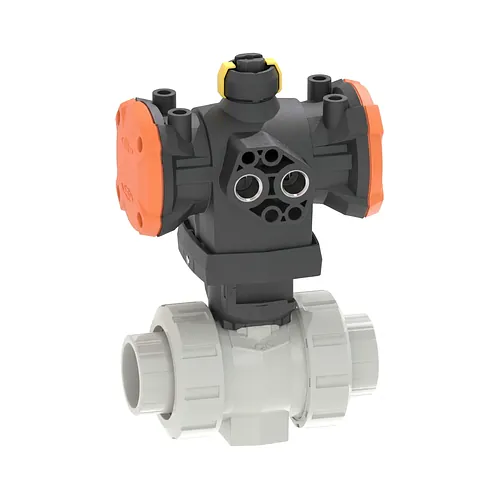

Robinet cu bilă PVC-C tip 546 Pro DA d16-110 mm

Robinet cu bilă PVC-C tip 546 Pro DA d16-110 mm

Material: PVC-C PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer PVC-C tip 546 Pro DA asigură izolarea automată sigură a debitului și controlul proceselor în rețelele industriale de conducte. Proiectat pentru linii industriale chimice și de tratare a apei, acest ansamblu integrează un actuator pneumatic PPA cu dublu efect (DA), acoperind gama dimensională de la d16 mm până la d110 mm la o presiune nominală de 10 bar (PN10). În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează pachete complete de robineți automatizați, configurate din fabrică pentru unitățile de producție din întreaga Europă.

Caracteristici tehnice

Ansamblul robinetului asigură manevrarea automată de închidere-deschidere la un sfert de tură prin intermediul unui actuator pneumatic cu dublă acțiune alimentat cu aer comprimat industrial. Mecanismul de acționare garantează o transmitere uniformă a cuplului și o închidere etanșă în circuitele cu fluide chimice agresive.

  • Presiune nominală de lucru: PN10 pe întreaga gamă dimensională de la d16 mm până la d110 mm
  • Acționare pneumatică: actuator PPA cu dublu efect (DA) la o presiune de comandă de 5,6 bar
  • Interfață accesorii: montaj integrat NAMUR conform VDI/VDE 3845 pentru electrovalve și cutii de poziție
  • Monitorizare poziție: indicator optic cu vizibilitate ridicată pentru starea deschis sau închis
  • Temperatură de operare: funcționare sigură până la 80 grade Celsius sub presiune
  • Sistem de etanșare: scaune de etanșare din PTFE combinate cu garnituri elastomerice din EPDM sau FKM

Materiale și standarde

Fiecare componentă a robinetului este aleasă pentru a rezista la expunerea continuă la substanțe chimice agresive, temperaturi ridicate și vapori atmosferici corozivi. Corpul supus presiunii este fabricat din policlorură de vinil clorurată (PVC-C) în nuanța gri agat RAL 7038, conform standardului ISO 15493 pentru conducte termoplastice.

Carcasa actuatorului pneumatic este turnată din polipropilenă armată cu fibră de sticlă (PP-GF), asigurând o rezistență chimică de excepție împotriva vaporilor de acizi și baze fără a necesita protecții suplimentare. În interiorul robinetului, scaunele din PTFE cu coeficient redus de frecare realizează o etanșare bidirecțională perfectă, în timp ce garniturile secundare din EPDM sau FKM previn scurgerile exterioare. Racordurile olandeze cu mufe filetate respectă standardul ISO Rp, garantând o compatibilitate mecanică riguroasă în instalațiile industriale termoplastice.

Instalare și îmbinare

Construcția cu racorduri olandeze demontabile facilitează montajul rapid în linie, verificările periodice și operațiunile de întreținere fără a necesita demontarea conductelor adiacente. Inserțiile filetate integrate din oțel inoxidabil plasate la baza corpului permit fixarea rigidă pe console de susținere, protejând conductele termoplastice de solicitări mecanice și vibrații generate în timpul manevrelor.

Îmbinarea cu tronsoanele filetate se execută prin mufele cilindrice filetate interior ISO Rp, necesitând piese filetate exterior compatibile etanșate cu bandă de teflon (PTFE) rezistentă chimic. Cota de montaj z este identică cu cea a generației anterioare de robineți tip 546, permițând înlocuirea directă fără modificări structurale ale instalației. Ansamblurile automate pot fi instalate în poziție orizontală sau verticală, asigurând o funcționare fiabilă în dozarea chimică, tratarea apei industriale, linii de galvanizare și fabricarea semiconductoarelor.

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer PVC-C tip 546 Pro DA asigură izolarea automată sigură a debitului și controlul proceselor în rețelele industriale de conducte. Proiectat pentru linii industriale chimice și de tratare a apei, acest ansamblu integrează un actuator pneumatic PPA cu dublu efect (DA), acoperind gama dimensională de la d16 mm până la d110 mm la o presiune nominală de 10 bar (PN10). În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează pachete complete de robineți automatizați, configurate din fabrică pentru unitățile de producție din întreaga Europă.

Caracteristici tehnice

Ansamblul robinetului asigură manevrarea automată de închidere-deschidere la un sfert de tură prin intermediul unui actuator pneumatic cu dublă acțiune alimentat cu aer comprimat industrial. Mecanismul de acționare garantează o transmitere uniformă a cuplului și o închidere etanșă în circuitele cu fluide chimice agresive.

  • Presiune nominală de lucru: PN10 pe întreaga gamă dimensională de la d16 mm până la d110 mm
  • Acționare pneumatică: actuator PPA cu dublu efect (DA) la o presiune de comandă de 5,6 bar
  • Interfață accesorii: montaj integrat NAMUR conform VDI/VDE 3845 pentru electrovalve și cutii de poziție
  • Monitorizare poziție: indicator optic cu vizibilitate ridicată pentru starea deschis sau închis
  • Temperatură de operare: funcționare sigură până la 80 grade Celsius sub presiune
  • Sistem de etanșare: scaune de etanșare din PTFE combinate cu garnituri elastomerice din EPDM sau FKM

Materiale și standarde

Fiecare componentă a robinetului este aleasă pentru a rezista la expunerea continuă la substanțe chimice agresive, temperaturi ridicate și vapori atmosferici corozivi. Corpul supus presiunii este fabricat din policlorură de vinil clorurată (PVC-C) în nuanța gri agat RAL 7038, conform standardului ISO 15493 pentru conducte termoplastice.

Carcasa actuatorului pneumatic este turnată din polipropilenă armată cu fibră de sticlă (PP-GF), asigurând o rezistență chimică de excepție împotriva vaporilor de acizi și baze fără a necesita protecții suplimentare. În interiorul robinetului, scaunele din PTFE cu coeficient redus de frecare realizează o etanșare bidirecțională perfectă, în timp ce garniturile secundare din EPDM sau FKM previn scurgerile exterioare. Racordurile olandeze cu mufe filetate respectă standardul ISO Rp, garantând o compatibilitate mecanică riguroasă în instalațiile industriale termoplastice.

Instalare și îmbinare

Construcția cu racorduri olandeze demontabile facilitează montajul rapid în linie, verificările periodice și operațiunile de întreținere fără a necesita demontarea conductelor adiacente. Inserțiile filetate integrate din oțel inoxidabil plasate la baza corpului permit fixarea rigidă pe console de susținere, protejând conductele termoplastice de solicitări mecanice și vibrații generate în timpul manevrelor.

Îmbinarea cu tronsoanele filetate se execută prin mufele cilindrice filetate interior ISO Rp, necesitând piese filetate exterior compatibile etanșate cu bandă de teflon (PTFE) rezistentă chimic. Cota de montaj z este identică cu cea a generației anterioare de robineți tip 546, permițând înlocuirea directă fără modificări structurale ale instalației. Ansamblurile automate pot fi instalate în poziție orizontală sau verticală, asigurând o funcționare fiabilă în dozarea chimică, tratarea apei industriale, linii de galvanizare și fabricarea semiconductoarelor.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199250942
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199250952
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199250943
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199250953
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199250944
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199250954
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199250945
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199250955
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199250946
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199250956
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199250947
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199250957
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199250948
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199250958
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
199250949
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
199250959
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
199250950
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
199250960
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
199250951
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
199250961
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
