Robinet pneumatic cu bilă 546 Pro PVC-C PPA FO

Robinet pneumatic cu bilă 546 Pro PVC-C PPA FO

Material: PVC-C PN: 10

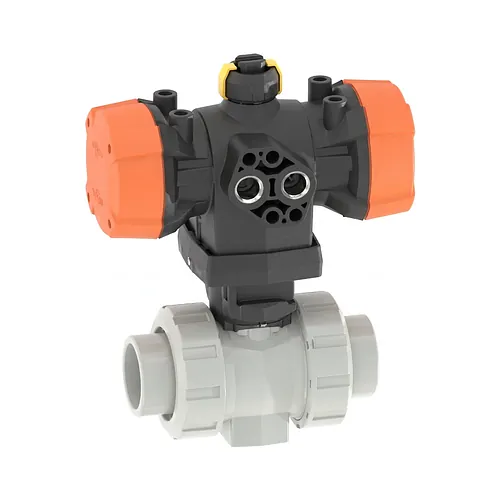

Robinetul pneumatic cu bilă Georg Fischer Tip 546 Pro din PVC-C este un ansamblu industrial automatizat de secționare, proiectat pentru conducte de proces chimic ce vehiculează fluide agresive la temperaturi ridicate. Echipat cu servomotor pneumatic PPA configurat în mod normal deschis (FO), acest echipament oferă siguranță operațională, etanșare bidirecțională perfectă și acționare automată fiabilă în circuite industriale și stații de tratare până la 80 grade Celsius.

Caracteristici tehnice

Ansamblul Tip 546 Pro utilizează un actuator pneumatic PPA cu simplă acțiune și revenire prin arcuri în poziția normal deschisă, operat la o presiune de comandă standard de 5,6 bar. Mecanismul robust asigură un cuplu constant de manevră și o deschidere rapidă de siguranță în cazul căderii alimentării cu aer comprimat.

Carcasa actuatorului din polipropilenă armată cu fibră de sticlă (PP-GF) oferă o protecție superioară împotriva vaporilor corozivi, a intemperiilor și a umidității industriale. Inserțiile filetate din oțel inoxidabil integrate la baza corpului din policlorură de vinil clorurată (PVC-C) permit ancorarea rigidă a robinetului pe console, preluând sarcinile dinamice fără a transmite solicitări mecanice tronsoanelor adiacente.

  • Mod de acționare: Actuator pneumatic PPA cu simplă acțiune, revenire prin arcuri normal deschis (FO)
  • Presiune aer de comandă: Presiune nominală de alimentare de 5,6 bar
  • Interfață actuator: Standardizată conform VDI/VDE 3845 (NAMUR) pentru montaj direct accesorii
  • Presiune nominală de lucru: Certificat pentru o presiune de funcționare de până la 10 bar
  • Temperatură de operare: Stabilitate termică ridicată pentru lucru continuu până la 80 grade Celsius
  • Semnalizare poziție: Indicator optic de poziție de înaltă vizibilitate integrat superior

Materiale și standarde

Fabricat din termoplastice industriale de înaltă puritate, robinetul integrează un corp robust din PVC-C gri agată (RAL 7038), prevăzut cu scaun de etanșare din PTFE inert chimic și garnituri elastomerice de sprijin. Conexiunea la rețea se realizează prin mufe metrice de lipire prin mufare conforme standardelor ISO 727 și ISO 15493.

Sistemul intern de etanșare oferă variante cu garnituri O-ring din EPDM sau FKM, asigurând o rezistență chimică optimă și o etanșare fiabilă la frecare redusă. Dimensiunile interfeței de montaj respectă normele DIN/ISO 5211 și NAMUR VDI/VDE 3845, permițând instalarea simplă a electrovalvelor de pilotare și a cutiilor cu senzori de capăt de cursă. Produsul respectă cerințele de compatibilitate pentru vopsitorii auto (fără silicon, LABS-free conform VDMA).

Aplicații

Acest robinet pneumatic cu bilă normal deschis este indicat în circuitele de distribuție chimică, instalațiile cloralcaline și tratarea apei de înaltă puritate unde menținerea fluxului deschis este obligatorie la întreruperea aerului de comandă. Construcția cu racord olandez dublu permite demontarea radială rapidă și mentenanța fără secționarea conductelor adiacente.

Domeniile principale de utilizare cuprind industria chimică pentru vehicularea acizilor minerali calzi, a bazelor și sărurilor agresive, liniile de vopsire și cataforeză din industria auto, producția de semiconductori și microelectronică, precum și stațiile industriale de neutralizare a apelor reziduale. Construcția din materiale termoplastice elimină riscurile coroziunii galvanice și degradarea în medii industriale agresive.

Robinetul pneumatic cu bilă Georg Fischer Tip 546 Pro din PVC-C este un ansamblu industrial automatizat de secționare, proiectat pentru conducte de proces chimic ce vehiculează fluide agresive la temperaturi ridicate. Echipat cu servomotor pneumatic PPA configurat în mod normal deschis (FO), acest echipament oferă siguranță operațională, etanșare bidirecțională perfectă și acționare automată fiabilă în circuite industriale și stații de tratare până la 80 grade Celsius.

Caracteristici tehnice

Ansamblul Tip 546 Pro utilizează un actuator pneumatic PPA cu simplă acțiune și revenire prin arcuri în poziția normal deschisă, operat la o presiune de comandă standard de 5,6 bar. Mecanismul robust asigură un cuplu constant de manevră și o deschidere rapidă de siguranță în cazul căderii alimentării cu aer comprimat.

Carcasa actuatorului din polipropilenă armată cu fibră de sticlă (PP-GF) oferă o protecție superioară împotriva vaporilor corozivi, a intemperiilor și a umidității industriale. Inserțiile filetate din oțel inoxidabil integrate la baza corpului din policlorură de vinil clorurată (PVC-C) permit ancorarea rigidă a robinetului pe console, preluând sarcinile dinamice fără a transmite solicitări mecanice tronsoanelor adiacente.

  • Mod de acționare: Actuator pneumatic PPA cu simplă acțiune, revenire prin arcuri normal deschis (FO)
  • Presiune aer de comandă: Presiune nominală de alimentare de 5,6 bar
  • Interfață actuator: Standardizată conform VDI/VDE 3845 (NAMUR) pentru montaj direct accesorii
  • Presiune nominală de lucru: Certificat pentru o presiune de funcționare de până la 10 bar
  • Temperatură de operare: Stabilitate termică ridicată pentru lucru continuu până la 80 grade Celsius
  • Semnalizare poziție: Indicator optic de poziție de înaltă vizibilitate integrat superior

Materiale și standarde

Fabricat din termoplastice industriale de înaltă puritate, robinetul integrează un corp robust din PVC-C gri agată (RAL 7038), prevăzut cu scaun de etanșare din PTFE inert chimic și garnituri elastomerice de sprijin. Conexiunea la rețea se realizează prin mufe metrice de lipire prin mufare conforme standardelor ISO 727 și ISO 15493.

Sistemul intern de etanșare oferă variante cu garnituri O-ring din EPDM sau FKM, asigurând o rezistență chimică optimă și o etanșare fiabilă la frecare redusă. Dimensiunile interfeței de montaj respectă normele DIN/ISO 5211 și NAMUR VDI/VDE 3845, permițând instalarea simplă a electrovalvelor de pilotare și a cutiilor cu senzori de capăt de cursă. Produsul respectă cerințele de compatibilitate pentru vopsitorii auto (fără silicon, LABS-free conform VDMA).

Aplicații

Acest robinet pneumatic cu bilă normal deschis este indicat în circuitele de distribuție chimică, instalațiile cloralcaline și tratarea apei de înaltă puritate unde menținerea fluxului deschis este obligatorie la întreruperea aerului de comandă. Construcția cu racord olandez dublu permite demontarea radială rapidă și mentenanța fără secționarea conductelor adiacente.

Domeniile principale de utilizare cuprind industria chimică pentru vehicularea acizilor minerali calzi, a bazelor și sărurilor agresive, liniile de vopsire și cataforeză din industria auto, producția de semiconductori și microelectronică, precum și stațiile industriale de neutralizare a apelor reziduale. Construcția din materiale termoplastice elimină riscurile coroziunii galvanice și degradarea în medii industriale agresive.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199250562
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199250572
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199250563
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199250573
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199250564
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199250574
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199250565
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199250575
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199250566
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199250576
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199250567
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199250577
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199250568
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199250578
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
199250569
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
199250579
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
199250570
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
199250580
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
199250571
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
199250581
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
