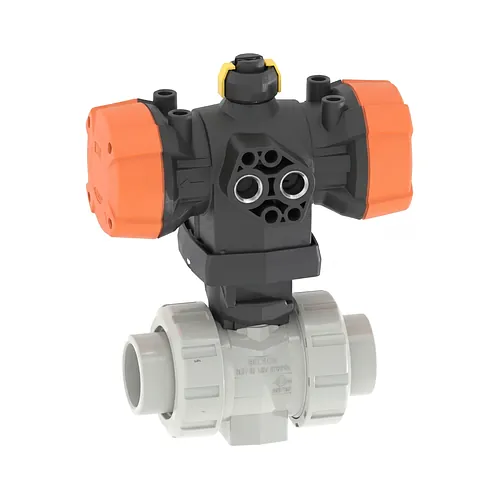

Robinet cu bilă PVC-C 546 Pro PPA FC

Robinet cu bilă PVC-C 546 Pro PPA FC

Material: PVC-C PN: 10

  Fișă tehnică (PDF)

Robinetul pneumatic cu bilă Georg Fischer Tip 546 Pro din PVC-C cu servomotor PPA FC oferă o izolare fiabilă și complet automatizată pentru fluide industriale corozive. Conceput pentru instalații industriale solicitante, acest ansamblu combină un corp din policlorură de vinil clorurată certificat la PN10 cu un servomotor pneumatic cu acțiune simplă. Configurația normal închis utilizează un pachet mecanic de arcuri pentru a închide etanș conducta la întreruperea alimentării cu aer de comandă, funcționând la o presiune nominală de pilotare de 5,6 bar pe diametre de la 16 mm până la 110 mm.

Caracteristici tehnice

Acest robinet automatizat cu racord olandez integrează o acționare pneumatică sigură cu un control eficient al debitului cu sfert de tură. Servomotorul PPA FC cu revenire prin arc garantează închiderea mecanică automată ori de câte ori se întrerupe aerul comprimat, protejând echipamentele din aval.

  • Presiune nominală: Clasă PN10 garantată pentru întreaga gamă dimensională de la 16 mm la 110 mm.
  • Presiune aer de comandă: Presiune nominală de pilotare de 5,6 bar necesară pentru comutare.
  • Mecanism servomotor: Pneumatic PPA FC cu simplă acțiune și pachet intern de arcuri mecanice.
  • Interfețe de montaj: Interfață directă NAMUR conform VDI/VDE 3845 și prindere ISO 5211 pentru accesorii.
  • Racordare la conductă: Mufe filetate racord olandez conform ISO/Rp realizate din PVC-C.
  • Monitorizare vizuală: Indicator optic integrat pentru verificarea directă a poziției de comutare.

Materiale și standarde

Corpul robinetului și componentele servomotorului sunt realizate din polimeri și elastomeri industriali performanți, proiectați pentru medii de lucru agresive. Policlorura de vinil clorurată oferă rigiditate structurală ridicată și o funcționare stabilă până la 80 grade sub presiune de regim.

Corpul robinetului este injectat din PVC-C în nuanța gri agat RAL 7038 în conformitate cu standardele DIN 8079 și ISO 15493. Calea de curgere este etanșată cu scaune din PTFE pur cu frecare redusă, dublate de garnituri din elastomeri EPDM sau FKM pentru o rezistență chimică deosebită la acizi concentrați, baze și săruri. Carcasa servomotorului pneumatic este turnată din polipropilenă ranforsată cu fibră de sticlă (PP-GF) pentru a preveni coroziunea atmosferică externă. În plus, baza robinetului include inserții filetate integrate din oțel inoxidabil pentru ancorare rigidă pe console de susținere.

Aplicații

Acest robinet cu bilă pneumatic din PVC-C este destinat rețelelor de proces critice și sistemelor automatizate de siguranță din industria chimică. Mecanismul de închidere automată în caz de avarie și rezistența termică avansată îl recomandă pentru medii industriale severe.

Domeniile principale de utilizare cuprind industria chimică de proces, liniile de galvanizare și tratare a suprafețelor, circuitele de dozare a substanțelor chimice corozive, stațiile de epurare industrială și producția de semiconductori. Întrucât racordul olandez păstrează cotele constructive ale primei generații Tip 546, modernizarea rețelelor existente se realizează fără modificarea conductelor instalate.

  Fișă tehnică (PDF)

Robinetul pneumatic cu bilă Georg Fischer Tip 546 Pro din PVC-C cu servomotor PPA FC oferă o izolare fiabilă și complet automatizată pentru fluide industriale corozive. Conceput pentru instalații industriale solicitante, acest ansamblu combină un corp din policlorură de vinil clorurată certificat la PN10 cu un servomotor pneumatic cu acțiune simplă. Configurația normal închis utilizează un pachet mecanic de arcuri pentru a închide etanș conducta la întreruperea alimentării cu aer de comandă, funcționând la o presiune nominală de pilotare de 5,6 bar pe diametre de la 16 mm până la 110 mm.

Caracteristici tehnice

Acest robinet automatizat cu racord olandez integrează o acționare pneumatică sigură cu un control eficient al debitului cu sfert de tură. Servomotorul PPA FC cu revenire prin arc garantează închiderea mecanică automată ori de câte ori se întrerupe aerul comprimat, protejând echipamentele din aval.

  • Presiune nominală: Clasă PN10 garantată pentru întreaga gamă dimensională de la 16 mm la 110 mm.
  • Presiune aer de comandă: Presiune nominală de pilotare de 5,6 bar necesară pentru comutare.
  • Mecanism servomotor: Pneumatic PPA FC cu simplă acțiune și pachet intern de arcuri mecanice.
  • Interfețe de montaj: Interfață directă NAMUR conform VDI/VDE 3845 și prindere ISO 5211 pentru accesorii.
  • Racordare la conductă: Mufe filetate racord olandez conform ISO/Rp realizate din PVC-C.
  • Monitorizare vizuală: Indicator optic integrat pentru verificarea directă a poziției de comutare.

Materiale și standarde

Corpul robinetului și componentele servomotorului sunt realizate din polimeri și elastomeri industriali performanți, proiectați pentru medii de lucru agresive. Policlorura de vinil clorurată oferă rigiditate structurală ridicată și o funcționare stabilă până la 80 grade sub presiune de regim.

Corpul robinetului este injectat din PVC-C în nuanța gri agat RAL 7038 în conformitate cu standardele DIN 8079 și ISO 15493. Calea de curgere este etanșată cu scaune din PTFE pur cu frecare redusă, dublate de garnituri din elastomeri EPDM sau FKM pentru o rezistență chimică deosebită la acizi concentrați, baze și săruri. Carcasa servomotorului pneumatic este turnată din polipropilenă ranforsată cu fibră de sticlă (PP-GF) pentru a preveni coroziunea atmosferică externă. În plus, baza robinetului include inserții filetate integrate din oțel inoxidabil pentru ancorare rigidă pe console de susținere.

Aplicații

Acest robinet cu bilă pneumatic din PVC-C este destinat rețelelor de proces critice și sistemelor automatizate de siguranță din industria chimică. Mecanismul de închidere automată în caz de avarie și rezistența termică avansată îl recomandă pentru medii industriale severe.

Domeniile principale de utilizare cuprind industria chimică de proces, liniile de galvanizare și tratare a suprafețelor, circuitele de dozare a substanțelor chimice corozive, stațiile de epurare industrială și producția de semiconductori. Întrucât racordul olandez păstrează cotele constructive ale primei generații Tip 546, modernizarea rețelelor existente se realizează fără modificarea conductelor instalate.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199250872
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199250892
Material: PVC-C
PN: 10
Buc. 3.694,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199250873
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199250893
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199250874
Material: PVC-C
PN: 10
Buc. 3.699,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199250894
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199250875
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199250895
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199250876
Material: PVC-C
PN: 10
Buc. 4.549,56 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199250896
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199250877
Material: PVC-C
PN: 10
Buc. 4.722,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199250897
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199250878
Material: PVC-C
PN: 10
Buc. 4.965,71 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199250898
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
199250879
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
199250899
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
199250880
Material: PVC-C
PN: 10
Buc. 13.592,67 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
199250900
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
199250881
Material: PVC-C
PN: 10
Buc. 16.057,81 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
199250901
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
