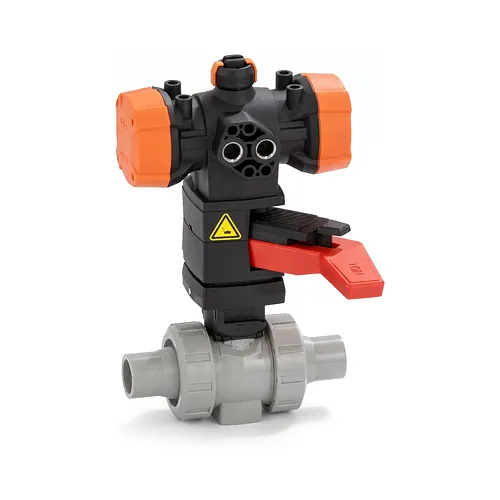

Robinet cu bilă 546 Pro PVC-C FC pneumatic, d16–d63, PN10

Robinet cu bilă 546 Pro PVC-C FC pneumatic, d16–d63, PN10

Material: PVC-C PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer PVC-C 546 Pro FC este un ansamblu industrial automatizat de secționare, proiectat pentru controlul fluidelor corozive în instalații tehnologice solicitante. Acționat printr-un servomotor pneumatic PPA cu simplă acțiune și închidere de siguranță prin arc (FC), robinetul izolează automat tronsonul la pierderea presiunii de comandă. Echipat cu capete lise de lipire pentru diametre între d16 și d63 la o presiune nominală de PN10, acesta rezistă la temperaturi de lucru de până la 80 grade Celsius.

Caracteristici tehnice

Ansamblul integrează un actuator pneumatic cu simplă acțiune pe un corp modular de robinet cu bilă pentru a asigura o închidere rapidă și sigură la avarie. Construcția mecanică garantează un cuplu redus de manevră, o etanșeitate bidirecțională optimă și o integrare facilă a accesoriilor de automatizare.

  • Tip acționare: Servomotor pneumatic PPA cu simplă acțiune și închidere automată prin revenire cu arc (FC).
  • Presiune nominală: Clasă de presiune PN10 la o temperatură de referință de 20 grade Celsius.
  • Interfață actuator: Conexiune standardizată NAMUR conform VDI/VDE 3845 pentru electrovalve pilot și cutii de poziție.
  • Scaun și etanșări: Scaun de bilă din PTFE cu coeficient redus de frecare și garnituri O-ring din EPDM sau FKM.
  • Tip racordare: Capete lise de lipire metrică pentru îmbinare prin lipire cu adeziv pe diametre de la d16 până la d63.
  • Dotări suplimentare: Indicator optic de poziție la 360 grade și levier integrat pentru acționare manuală de urgență.

Materiale și standarde

Fabricat din polimeri industriali certificați, robinetul respectă standardele internaționale dimensionale și de calitate pentru rețele de proces. Materialele utilizate oferă o rezistență excelentă atât împotriva agenților chimici vehiculați, cât și față de atmosferele agresive exterioare.

Corpul robinetului și racordurile de capăt sunt realizate din policlorură de vinil clorurată (PVC-C gri agat RAL 7038) conform ISO 15493 și DIN 8079 / DIN 8080. Carcasa actuatorului este injectată din polipropilenă ranforsată cu fibră de sticlă (PP-GF), conferind protecție superioară la vaporii acizi. Sistemul de etanșare combină scaune din PTFE pur cu garnituri elastomerice din EPDM sau FKM, completate de inserții filetate rezistente din oțel inoxidabil.

Aplicații

Acest robinet automatizat este proiectat pentru instalații industriale în care agresivitatea chimică și temperaturile depășesc limitele operaționale ale PVC-U convențional. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează sisteme complete din materiale termoplastice certificate pentru proiecte industriale din întreaga Europă.

Printre domeniile principale de utilizare se numără industria chimică de proces, liniile de galvanizare și tratare a suprafețelor, sistemele de distribuție a apei demineralizate, vopsitoriile industriale și stațiile de neutralizare a apelor uzate ce transportă acizi calzi, baze și soluții saline.

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer PVC-C 546 Pro FC este un ansamblu industrial automatizat de secționare, proiectat pentru controlul fluidelor corozive în instalații tehnologice solicitante. Acționat printr-un servomotor pneumatic PPA cu simplă acțiune și închidere de siguranță prin arc (FC), robinetul izolează automat tronsonul la pierderea presiunii de comandă. Echipat cu capete lise de lipire pentru diametre între d16 și d63 la o presiune nominală de PN10, acesta rezistă la temperaturi de lucru de până la 80 grade Celsius.

Caracteristici tehnice

Ansamblul integrează un actuator pneumatic cu simplă acțiune pe un corp modular de robinet cu bilă pentru a asigura o închidere rapidă și sigură la avarie. Construcția mecanică garantează un cuplu redus de manevră, o etanșeitate bidirecțională optimă și o integrare facilă a accesoriilor de automatizare.

  • Tip acționare: Servomotor pneumatic PPA cu simplă acțiune și închidere automată prin revenire cu arc (FC).
  • Presiune nominală: Clasă de presiune PN10 la o temperatură de referință de 20 grade Celsius.
  • Interfață actuator: Conexiune standardizată NAMUR conform VDI/VDE 3845 pentru electrovalve pilot și cutii de poziție.
  • Scaun și etanșări: Scaun de bilă din PTFE cu coeficient redus de frecare și garnituri O-ring din EPDM sau FKM.
  • Tip racordare: Capete lise de lipire metrică pentru îmbinare prin lipire cu adeziv pe diametre de la d16 până la d63.
  • Dotări suplimentare: Indicator optic de poziție la 360 grade și levier integrat pentru acționare manuală de urgență.

Materiale și standarde

Fabricat din polimeri industriali certificați, robinetul respectă standardele internaționale dimensionale și de calitate pentru rețele de proces. Materialele utilizate oferă o rezistență excelentă atât împotriva agenților chimici vehiculați, cât și față de atmosferele agresive exterioare.

Corpul robinetului și racordurile de capăt sunt realizate din policlorură de vinil clorurată (PVC-C gri agat RAL 7038) conform ISO 15493 și DIN 8079 / DIN 8080. Carcasa actuatorului este injectată din polipropilenă ranforsată cu fibră de sticlă (PP-GF), conferind protecție superioară la vaporii acizi. Sistemul de etanșare combină scaune din PTFE pur cu garnituri elastomerice din EPDM sau FKM, completate de inserții filetate rezistente din oțel inoxidabil.

Aplicații

Acest robinet automatizat este proiectat pentru instalații industriale în care agresivitatea chimică și temperaturile depășesc limitele operaționale ale PVC-U convențional. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează sisteme complete din materiale termoplastice certificate pentru proiecte industriale din întreaga Europă.

Printre domeniile principale de utilizare se numără industria chimică de proces, liniile de galvanizare și tratare a suprafețelor, sistemele de distribuție a apei demineralizate, vopsitoriile industriale și stațiile de neutralizare a apelor uzate ce transportă acizi calzi, baze și soluții saline.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199250422
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199250432
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199250423
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199250433
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199250424
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199250434
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199250425
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199250435
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199250426
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199250436
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199250427
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199250437
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199250428
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199250438
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199250422
D: 16 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250432
D: 16 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250423
D: 20 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250433
D: 20 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250424
D: 25 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250434
D: 25 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250425
D: 32 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250435
D: 32 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250426
D: 40 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250436
D: 40 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250427
D: 50 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250437
D: 50 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250428
D: 63 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199250438
D: 63 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
