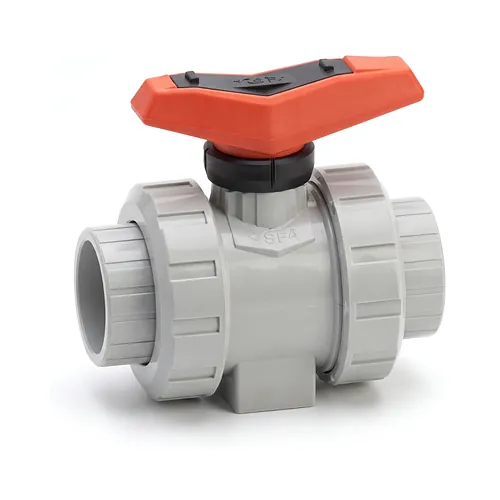

Robinet cu bilă PVC-C Tip 546 Pro, d16–110 mm (DN10–DN100), PN16

Robinet cu bilă PVC-C Tip 546 Pro, d16–110 mm (DN10–DN100), PN16

Material: PVC-C PN: 16 Bar

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer PVC-C Tip 546 Pro este o armătură industrială de închidere și reglaj proiectată pentru procese chimice, tratarea apei industriale și rețele tehnologice la temperaturi ridicate. Conceput pentru ingineri de proces și instalatori industriali, acest robinet modular asigură o izolare bidirecțională sigură la temperaturi de lucru de până la 80 grade Celsius sub presiune. Clasa de presiune PN16 pentru diametrele de la d16 până la d110 mm garantează transportul sigur al fluidelor agresive unde sistemele clasice din PVC-U își ating limitele operaționale.

Caracteristici tehnice

Platforma Tip 546 Pro oferă o izolare precisă a debitului printr-o construcție cu trecere integrală și cuplu redus de manevră, certificată pentru o presiune nominală de PN16 la 20 grade Celsius. Arhitectura sa modulară integrează o manetă ergonomică blocabilă și permite automatizarea facilă fără demontarea tronsonului de conductă.

  • Presiune nominală: Rezistență certificată PN16 (16 bar) la 20 grade Celsius pe tot intervalul d16 până la d110 mm.
  • Temperatură de operare: Stabilitate funcțională continuă de la 0 până la 80 grade Celsius sub presiune chimică.
  • Interfață de acționare: Inserții filetate integrate din oțel inoxidabil 1.4404 (AISI 316L) conforme cu DIN/ISO 5211.
  • Sistem de etanșare: Scaune de etanșare din PTFE cu frecare redusă și garnituri elastomerice din EPDM sau FKM.
  • Caracteristici hidraulice: Geometrie cu trecere completă pentru reducerea căderilor de presiune și a turbulențelor.

Materiale și standarde

Fabricat din policlorură de vinil clorurată (PVC-C) de înaltă densitate în nuanța gri agat RAL 7038, corpul robinetului oferă o rigiditate mecanică superioară și proprietăți excelente ignifuge. Toate componentele respectă standardele internaționale dimensionale pentru a garanta compatibilitatea deplină în instalațiile industriale europene.

Robinetul integrează garnituri de susținere din PTFE pur și inele O din EPDM sau FKM pentru o rezistență chimică remarcabilă la acizi agresivi, baze și soluții saline. Dimensiunile geometrice și manșoanele metrice de îmbinare sunt conforme cu specificațiile ISO 727, ISO 15493 și DIN 8079 / DIN 8080. Pentru sistemele automatizate, baza robinetului permite montajul direct al actuatoarelor pneumatice sau electrice prin console standardizate DIN/ISO 5211. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează componente originale testate pentru regimuri industriale solicitante.

Instalare și îmbinare

Robinetul se integrează în rețelele de conducte metrice prin manșoane calibrate pentru lipire prin mufare, realizând o îmbinare omogenă și sigură cu adezivi chimici recomandați. Cotele constructive z sunt complet compatibile cu prima generație de robineți Tip 546, facilitând înlocuirea directă fără modificarea conductelor existente.

La montaj, racordurile olandeze duble permit demontarea rapidă a corpului central din traseu pentru inspecții periodice sau înlocuirea garniturilor, fără a tăia conducta. Instalatorii trebuie să pregătească atent suprafețele de îmbinare folosind decapant adecvat și adeziv special pentru PVC-C. Piulițele olandeze integrate asigură o pretensionare uniformă asupra garniturilor bilei, menținând etanșeitatea completă chiar și la variații ciclice de temperatură.

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer PVC-C Tip 546 Pro este o armătură industrială de închidere și reglaj proiectată pentru procese chimice, tratarea apei industriale și rețele tehnologice la temperaturi ridicate. Conceput pentru ingineri de proces și instalatori industriali, acest robinet modular asigură o izolare bidirecțională sigură la temperaturi de lucru de până la 80 grade Celsius sub presiune. Clasa de presiune PN16 pentru diametrele de la d16 până la d110 mm garantează transportul sigur al fluidelor agresive unde sistemele clasice din PVC-U își ating limitele operaționale.

Caracteristici tehnice

Platforma Tip 546 Pro oferă o izolare precisă a debitului printr-o construcție cu trecere integrală și cuplu redus de manevră, certificată pentru o presiune nominală de PN16 la 20 grade Celsius. Arhitectura sa modulară integrează o manetă ergonomică blocabilă și permite automatizarea facilă fără demontarea tronsonului de conductă.

  • Presiune nominală: Rezistență certificată PN16 (16 bar) la 20 grade Celsius pe tot intervalul d16 până la d110 mm.
  • Temperatură de operare: Stabilitate funcțională continuă de la 0 până la 80 grade Celsius sub presiune chimică.
  • Interfață de acționare: Inserții filetate integrate din oțel inoxidabil 1.4404 (AISI 316L) conforme cu DIN/ISO 5211.
  • Sistem de etanșare: Scaune de etanșare din PTFE cu frecare redusă și garnituri elastomerice din EPDM sau FKM.
  • Caracteristici hidraulice: Geometrie cu trecere completă pentru reducerea căderilor de presiune și a turbulențelor.

Materiale și standarde

Fabricat din policlorură de vinil clorurată (PVC-C) de înaltă densitate în nuanța gri agat RAL 7038, corpul robinetului oferă o rigiditate mecanică superioară și proprietăți excelente ignifuge. Toate componentele respectă standardele internaționale dimensionale pentru a garanta compatibilitatea deplină în instalațiile industriale europene.

Robinetul integrează garnituri de susținere din PTFE pur și inele O din EPDM sau FKM pentru o rezistență chimică remarcabilă la acizi agresivi, baze și soluții saline. Dimensiunile geometrice și manșoanele metrice de îmbinare sunt conforme cu specificațiile ISO 727, ISO 15493 și DIN 8079 / DIN 8080. Pentru sistemele automatizate, baza robinetului permite montajul direct al actuatoarelor pneumatice sau electrice prin console standardizate DIN/ISO 5211. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează componente originale testate pentru regimuri industriale solicitante.

Instalare și îmbinare

Robinetul se integrează în rețelele de conducte metrice prin manșoane calibrate pentru lipire prin mufare, realizând o îmbinare omogenă și sigură cu adezivi chimici recomandați. Cotele constructive z sunt complet compatibile cu prima generație de robineți Tip 546, facilitând înlocuirea directă fără modificarea conductelor existente.

La montaj, racordurile olandeze duble permit demontarea rapidă a corpului central din traseu pentru inspecții periodice sau înlocuirea garniturilor, fără a tăia conducta. Instalatorii trebuie să pregătească atent suprafețele de îmbinare folosind decapant adecvat și adeziv special pentru PVC-C. Piulițele olandeze integrate asigură o pretensionare uniformă asupra garniturilor bilei, menținând etanșeitatea completă chiar și la variații ciclice de temperatură.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
163546061
Material: PVC-C
PN: 16 Bar
Buc. 508,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
163546071
Material: PVC-C
PN: 16 Bar
Buc. 557,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
163546062
Material: PVC-C
PN: 16 Bar
Buc. 527,71 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
163546072
Material: PVC-C
PN: 16 Bar
Buc. 578,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
163546063
Material: PVC-C
PN: 16 Bar
Buc. 617,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
163546073
Material: PVC-C
PN: 16 Bar
Buc. 700,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
163546064
Material: PVC-C
PN: 16 Bar
Buc. 748,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
163546074
Material: PVC-C
PN: 16 Bar
Buc. 879,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
163546065
Material: PVC-C
PN: 16 Bar
Buc. 942,51 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
163546075
Material: PVC-C
PN: 16 Bar
Buc. 1.101,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
163546066
Material: PVC-C
PN: 16 Bar
Buc. 1.119,79 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
163546076
Material: PVC-C
PN: 16 Bar
Buc. 1.320,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
163546067
Material: PVC-C
PN: 16 Bar
Buc. 1.390,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
163546077
Material: PVC-C
PN: 16 Bar
Buc. 1.750,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
163546068
Material: PVC-C
PN: 16 Bar
Buc. 3.313,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
163546078
Material: PVC-C
PN: 16 Bar
Buc. 3.831,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
163546069
Material: PVC-C
PN: 16 Bar
Buc. 4.122,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
163546079
Material: PVC-C
PN: 16 Bar
Buc. 4.771,34 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
163546070
Material: PVC-C
PN: 16 Bar
Buc. 4.957,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
163546080
Material: PVC-C
PN: 16 Bar
Buc. 5.740,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 163546061
D: 16 mm
Garnitura: EPDM
Livrare în 24h
508,95 RON / Buc.
Cod produs: 163546071
D: 16 mm
Garnitura: FKM
Livrare în 24h
557,75 RON / Buc.
Cod produs: 163546062
D: 20 mm
Garnitura: EPDM
Livrare în 24h
527,71 RON / Buc.
Cod produs: 163546072
D: 20 mm
Garnitura: FKM
Livrare în 24h
578,60 RON / Buc.
Cod produs: 163546063
D: 25 mm
Garnitura: EPDM
Livrare în 24h
617,35 RON / Buc.
Cod produs: 163546073
D: 25 mm
Garnitura: FKM
Livrare în 24h
700,65 RON / Buc.
Cod produs: 163546064
D: 32 mm
Garnitura: EPDM
Livrare în 24h
748,70 RON / Buc.
Cod produs: 163546074
D: 32 mm
Garnitura: FKM
Livrare în 24h
879,40 RON / Buc.
Cod produs: 163546065
D: 40 mm
Garnitura: EPDM
Livrare în 24h
942,51 RON / Buc.
Cod produs: 163546075
D: 40 mm
Garnitura: FKM
Livrare în 24h
1.101,15 RON / Buc.
Cod produs: 163546066
D: 50 mm
Garnitura: EPDM
Livrare în 24h
1.119,79 RON / Buc.
Cod produs: 163546076
D: 50 mm
Garnitura: FKM
Livrare în 24h
1.320,85 RON / Buc.
Cod produs: 163546067
D: 63 mm
Garnitura: EPDM
Livrare în 24h
1.390,50 RON / Buc.
Cod produs: 163546077
D: 63 mm
Garnitura: FKM
Livrare în 24h
1.750,80 RON / Buc.
Cod produs: 163546068
D: 75 mm
Garnitura: EPDM
Livrare în 24h
3.313,50 RON / Buc.
Cod produs: 163546078
D: 75 mm
Garnitura: FKM
Livrare în 24h
3.831,25 RON / Buc.
Cod produs: 163546069
D: 90 mm
Garnitura: EPDM
Livrare în 24h
4.122,45 RON / Buc.
Cod produs: 163546079
D: 90 mm
Garnitura: FKM
Livrare în 24h
4.771,34 RON / Buc.
Cod produs: 163546070
D: 110 mm
Garnitura: EPDM
Livrare în 24h
4.957,15 RON / Buc.
Cod produs: 163546080
D: 110 mm
Garnitura: FKM
Livrare în 24h
5.740,75 RON / Buc.
