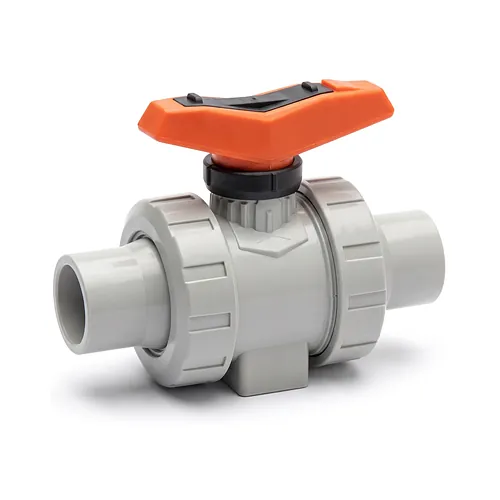

Robinet cu bilă PVC-C Tip 546 Pro d16–110 mm PN16

Robinet cu bilă PVC-C Tip 546 Pro d16–110 mm PN16

Material: PVC-C PN: 16 Bar

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer Tip 546 Pro din PVC-C este o armătură termoplastică industrială proiectată pentru izolarea fiabilă a fluidelor în procese chimice agresive, tratarea apei și rețele de distribuție la temperaturi ridicate. Certificat pentru o presiune nominală de până la PN16 la 20 de grade Celsius, acest robinet modular funcționează în regim continuu la temperaturi de lucru de până la 80 de grade Celsius. Prevăzut cu capete netede metrice pentru lipire prin mufare, robinetul asigură o închidere etanșă bidirecțională și compatibilitate dimensională completă.

Caracteristici tehnice

Robinetul Tip 546 Pro utilizează o bilă flotantă prelucrată cu precizie, susținută de scaune din PTFE cu coeficient redus de frecare pentru o etanșare bidirecțională sigură. Maneta manuală ergonomică este prevăzută cu un mecanism integrat de blocare a poziției pe intervalul dimensional compact, împiedicând manevrarea accidentală pe traseele de proces critice.

  • Presiune nominală: Rezistență certificată până la PN16 la 20 de grade Celsius pe întreg intervalul d16–110 mm.
  • Interval de temperatură: Proiectat pentru funcționare continuă cu fluide calde la temperaturi de până la 80 de grade Celsius.
  • Sistem de etanșare: Scaune de etanșare din PTFE susținute de garnituri O-ring din elastomeri EPDM sau FKM de înaltă puritate.
  • Interfață pentru automatizare: Inserții filetate integrate din oțel inoxidabil în talpa corpului conform standardului DIN/ISO 5211.
  • Racordare la conductă: Capete netede metrice pentru îmbinare prin lipire prin mufare conform standardelor ISO.

Materiale și standarde

Corpul și componentele în contact cu fluidul sunt injectate din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, asigurând o rezistență chimică și termică superioară. Armătura respectă cerințele dimensionale ale standardelor ISO 15493 și ISO 727 pentru integrare perfectă în conductele metrice industriale.

Construcția modulară include inserții din oțel inoxidabil A4 în bază, permițând montarea directă a actuatoarelor electrice sau pneumatice, a limitatorilor de cursă și a poziționerelor fără demontarea robinetului din linie. Compatibilitatea retroactivă garantează identitatea cotelor z și a filetelor piulițelor olandeze cu generația anterioară Tip 546, facilitând înlocuirea directă fără modificări pe conductă.

Aplicații

Conceput pentru medii chimice corozive în care materialele plastice standard sau metalele cedează, robinetul rezistă la acizi minerali concentrați, soluții alcaline și săruri industriale. Este utilizat la scară largă în industria chimică, instalații de galvanizare și tratare a suprafețelor, producția de cablaje imprimate și microelectronică, precum și în stații industriale de tratare a apelor uzate.

În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează sisteme complete de conducte termoplastice și soluții tehnice de armături industriale pe piața europeană.

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer Tip 546 Pro din PVC-C este o armătură termoplastică industrială proiectată pentru izolarea fiabilă a fluidelor în procese chimice agresive, tratarea apei și rețele de distribuție la temperaturi ridicate. Certificat pentru o presiune nominală de până la PN16 la 20 de grade Celsius, acest robinet modular funcționează în regim continuu la temperaturi de lucru de până la 80 de grade Celsius. Prevăzut cu capete netede metrice pentru lipire prin mufare, robinetul asigură o închidere etanșă bidirecțională și compatibilitate dimensională completă.

Caracteristici tehnice

Robinetul Tip 546 Pro utilizează o bilă flotantă prelucrată cu precizie, susținută de scaune din PTFE cu coeficient redus de frecare pentru o etanșare bidirecțională sigură. Maneta manuală ergonomică este prevăzută cu un mecanism integrat de blocare a poziției pe intervalul dimensional compact, împiedicând manevrarea accidentală pe traseele de proces critice.

  • Presiune nominală: Rezistență certificată până la PN16 la 20 de grade Celsius pe întreg intervalul d16–110 mm.
  • Interval de temperatură: Proiectat pentru funcționare continuă cu fluide calde la temperaturi de până la 80 de grade Celsius.
  • Sistem de etanșare: Scaune de etanșare din PTFE susținute de garnituri O-ring din elastomeri EPDM sau FKM de înaltă puritate.
  • Interfață pentru automatizare: Inserții filetate integrate din oțel inoxidabil în talpa corpului conform standardului DIN/ISO 5211.
  • Racordare la conductă: Capete netede metrice pentru îmbinare prin lipire prin mufare conform standardelor ISO.

Materiale și standarde

Corpul și componentele în contact cu fluidul sunt injectate din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, asigurând o rezistență chimică și termică superioară. Armătura respectă cerințele dimensionale ale standardelor ISO 15493 și ISO 727 pentru integrare perfectă în conductele metrice industriale.

Construcția modulară include inserții din oțel inoxidabil A4 în bază, permițând montarea directă a actuatoarelor electrice sau pneumatice, a limitatorilor de cursă și a poziționerelor fără demontarea robinetului din linie. Compatibilitatea retroactivă garantează identitatea cotelor z și a filetelor piulițelor olandeze cu generația anterioară Tip 546, facilitând înlocuirea directă fără modificări pe conductă.

Aplicații

Conceput pentru medii chimice corozive în care materialele plastice standard sau metalele cedează, robinetul rezistă la acizi minerali concentrați, soluții alcaline și săruri industriale. Este utilizat la scară largă în industria chimică, instalații de galvanizare și tratare a suprafețelor, producția de cablaje imprimate și microelectronică, precum și în stații industriale de tratare a apelor uzate.

În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează sisteme complete de conducte termoplastice și soluții tehnice de armături industriale pe piața europeană.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
163546381
Material: PVC-C
PN: 16 Bar
Buc. 508,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
163546391
Material: PVC-C
PN: 16 Bar
Buc. 557,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
163546382
Material: PVC-C
PN: 16 Bar
Buc. 527,71 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
163546392
Material: PVC-C
PN: 16 Bar
Buc. 578,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
163546383
Material: PVC-C
PN: 16 Bar
Buc. 617,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
163546393
Material: PVC-C
PN: 16 Bar
Buc. 700,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
163546384
Material: PVC-C
PN: 16 Bar
Buc. 748,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
163546394
Material: PVC-C
PN: 16 Bar
Buc. 934,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
163546385
Material: PVC-C
PN: 16 Bar
Buc. 942,51 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
163546395
Material: PVC-C
PN: 16 Bar
Buc. 1.101,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
163546386
Material: PVC-C
PN: 16 Bar
Buc. 1.119,79 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
163546396
Material: PVC-C
PN: 16 Bar
Buc. 1.320,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
163546387
Material: PVC-C
PN: 16 Bar
Buc. 1.390,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
163546397
Material: PVC-C
PN: 16 Bar
Buc. 1.750,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
163546388
Material: PVC-C
PN: 16 Bar
Buc. 3.313,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
163546398
Material: PVC-C
PN: 16 Bar
Buc. 3.831,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
163546389
Material: PVC-C
PN: 16 Bar
Buc. 4.122,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
163546399
Material: PVC-C
PN: 16 Bar
Buc. 4.771,34 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
163546390
Material: PVC-C
PN: 16 Bar
Buc. 4.957,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
163546400
Material: PVC-C
PN: 16 Bar
Buc. 5.740,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 163546381
D: 16 mm
Garnitura: EPDM
Livrare în 24h
508,95 RON / Buc.
Cod produs: 163546391
D: 16 mm
Garnitura: FKM
Livrare în 24h
557,75 RON / Buc.
Cod produs: 163546382
D: 20 mm
Garnitura: EPDM
Livrare în 24h
527,71 RON / Buc.
Cod produs: 163546392
D: 20 mm
Garnitura: FKM
Livrare în 24h
578,60 RON / Buc.
Cod produs: 163546383
D: 25 mm
Garnitura: EPDM
Livrare în 24h
617,35 RON / Buc.
Cod produs: 163546393
D: 25 mm
Garnitura: FKM
Livrare în 24h
700,65 RON / Buc.
Cod produs: 163546384
D: 32 mm
Garnitura: EPDM
Livrare în 24h
748,70 RON / Buc.
Cod produs: 163546394
D: 32 mm
Garnitura: FKM
Livrare în 24h
934,65 RON / Buc.
Cod produs: 163546385
D: 40 mm
Garnitura: EPDM
Livrare în 24h
942,51 RON / Buc.
Cod produs: 163546395
D: 40 mm
Garnitura: FKM
Livrare în 24h
1.101,15 RON / Buc.
Cod produs: 163546386
D: 50 mm
Garnitura: EPDM
Livrare în 24h
1.119,79 RON / Buc.
Cod produs: 163546396
D: 50 mm
Garnitura: FKM
Livrare în 24h
1.320,85 RON / Buc.
Cod produs: 163546387
D: 63 mm
Garnitura: EPDM
Livrare în 24h
1.390,50 RON / Buc.
Cod produs: 163546397
D: 63 mm
Garnitura: FKM
Livrare în 24h
1.750,80 RON / Buc.
Cod produs: 163546388
D: 75 mm
Garnitura: EPDM
Livrare în 24h
3.313,50 RON / Buc.
Cod produs: 163546398
D: 75 mm
Garnitura: FKM
Livrare în 24h
3.831,25 RON / Buc.
Cod produs: 163546389
D: 90 mm
Garnitura: EPDM
Livrare în 24h
4.122,45 RON / Buc.
Cod produs: 163546399
D: 90 mm
Garnitura: FKM
Livrare în 24h
4.771,34 RON / Buc.
Cod produs: 163546390
D: 110 mm
Garnitura: EPDM
Livrare în 24h
4.957,15 RON / Buc.
Cod produs: 163546400
D: 110 mm
Garnitura: FKM
Livrare în 24h
5.740,75 RON / Buc.
