Robinet cu bilă PVC-C 546 Pro PPA FC capete lise ISO

Robinet cu bilă PVC-C 546 Pro PPA FC capete lise ISO

Material: PVC-C PN: 10 Bar

  Fișă tehnică (PDF)

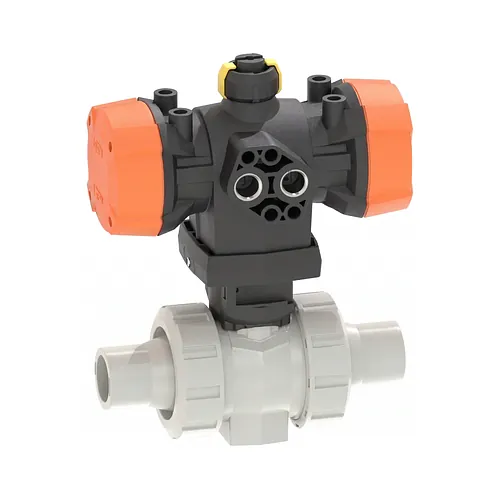

Robinetul cu bilă Georg Fischer PVC-C 546 Pro echipat cu actuator pneumatic PPA FC este o soluție automatizată industrială destinată izolării fiabile a fluidelor agresive și substanțelor chimice la temperaturi ridicate. Proiectat pentru ingineri de proces și integratori de instalații, acest ansamblu de închidere automată la căderea presiunii combină un corp din policlorură de vinil clorurată cu un actuator pneumatic rezistent la coroziune, oferind izolare sigură la presiunea nominală de 10 bar (PN10) în aplicații chimice solicitante și tratarea apei.

Caracteristici tehnice

Acest ansamblu automatizat asigură o comutație de siguranță rapidă prin intermediul unui actuator pneumatic cu simplă acțiune și revenire mecanică cu arc, calibrat pentru o presiune de comandă a aerului de 5,6 bar. La întreruperea alimentării cu aer comprimat, pachetul integrat de arcuri aduce imediat robinetul în poziția complet închisă pentru a proteja integritatea instalației.

  • Principiu de acționare: actuator pneumatic cu simplă acțiune, închis în lipsa presiunii (FC) prin arcuri mecanice
  • Presiune nominală de lucru: 10 bar (PN10) în regim continuu pentru întreaga gamă
  • Presiune aer de comandă: 5,6 bar presiune nominală de lucru
  • Interfață pentru accesorii: standard NAMUR integrat conform VDI/VDE 3845 cu indicator optic de poziție
  • Sistem de etanșare: scaune de bilă cu frecare redusă din PTFE și garnituri elastomerice din EPDM sau FKM
  • Conexiuni la proces: capete lise metrice ISO pentru lipire prin mufare

Materiale și standarde

Fabricat din policlorură de vinil clorurată (PVC-C) în nuanța gri agat RAL 7038, corpul robinetului asigură o rezistență chimică ridicată la acizi concentrați, baze și soluții saline la temperaturi de lucru de până la 80 grade Celsius. Carcasa actuatorului pneumatic este turnată din polipropilenă armată cu fibră de sticlă (PP-GF), asigurând rezistență mecanică optimă în medii industriale corozive.

Ansamblul este conform cu standardele dimensionale ISO 727 și ISO 15493 pentru robineți și fitinguri industriale din materiale plastice. Configurația de montaj a actuatorului respectă standardele VDI/VDE 3845 și DIN/ISO 5211, permițând instalarea directă a electrovalvelor, poziționerelor și cutiilor cu limitatori electrici de cursă fără console speciale de adaptare. Etanșarea internă se bazează pe scaune din PTFE inert chimic dublate de elastomeri de înaltă puritate, garantând etanșeitate bidirecțională chiar și în regimuri termice solicitante.

Instalare și îmbinare

Conectarea în rețelele industriale de conducte se realizează prin capete lise metrice ISO, prin intermediul tehnologiei de lipire prin mufare. Capetele lise sunt complet compatibile cu țevile și fitingurile metrice din PVC-C, îmbinarea realizându-se utilizând adezivi și decapanți chimici aprobați.

Inserțiile filetate din oțel inoxidabil integrate la baza corpului permit fixarea directă pe console de susținere și structuri suport. Această prindere rigidă preia solicitările mecanice și cuplul de manevră direct în console, prevenind transferul tensiunilor de torsiune către tubulatura adiacentă. De asemenea, arhitectura modulară 546 Pro păstrează lungimile de montaj și cotele z ale generațiilor anterioare de robineți 546, simplificând operațiunile de modernizare a instalațiilor existente.

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer PVC-C 546 Pro echipat cu actuator pneumatic PPA FC este o soluție automatizată industrială destinată izolării fiabile a fluidelor agresive și substanțelor chimice la temperaturi ridicate. Proiectat pentru ingineri de proces și integratori de instalații, acest ansamblu de închidere automată la căderea presiunii combină un corp din policlorură de vinil clorurată cu un actuator pneumatic rezistent la coroziune, oferind izolare sigură la presiunea nominală de 10 bar (PN10) în aplicații chimice solicitante și tratarea apei.

Caracteristici tehnice

Acest ansamblu automatizat asigură o comutație de siguranță rapidă prin intermediul unui actuator pneumatic cu simplă acțiune și revenire mecanică cu arc, calibrat pentru o presiune de comandă a aerului de 5,6 bar. La întreruperea alimentării cu aer comprimat, pachetul integrat de arcuri aduce imediat robinetul în poziția complet închisă pentru a proteja integritatea instalației.

  • Principiu de acționare: actuator pneumatic cu simplă acțiune, închis în lipsa presiunii (FC) prin arcuri mecanice
  • Presiune nominală de lucru: 10 bar (PN10) în regim continuu pentru întreaga gamă
  • Presiune aer de comandă: 5,6 bar presiune nominală de lucru
  • Interfață pentru accesorii: standard NAMUR integrat conform VDI/VDE 3845 cu indicator optic de poziție
  • Sistem de etanșare: scaune de bilă cu frecare redusă din PTFE și garnituri elastomerice din EPDM sau FKM
  • Conexiuni la proces: capete lise metrice ISO pentru lipire prin mufare

Materiale și standarde

Fabricat din policlorură de vinil clorurată (PVC-C) în nuanța gri agat RAL 7038, corpul robinetului asigură o rezistență chimică ridicată la acizi concentrați, baze și soluții saline la temperaturi de lucru de până la 80 grade Celsius. Carcasa actuatorului pneumatic este turnată din polipropilenă armată cu fibră de sticlă (PP-GF), asigurând rezistență mecanică optimă în medii industriale corozive.

Ansamblul este conform cu standardele dimensionale ISO 727 și ISO 15493 pentru robineți și fitinguri industriale din materiale plastice. Configurația de montaj a actuatorului respectă standardele VDI/VDE 3845 și DIN/ISO 5211, permițând instalarea directă a electrovalvelor, poziționerelor și cutiilor cu limitatori electrici de cursă fără console speciale de adaptare. Etanșarea internă se bazează pe scaune din PTFE inert chimic dublate de elastomeri de înaltă puritate, garantând etanșeitate bidirecțională chiar și în regimuri termice solicitante.

Instalare și îmbinare

Conectarea în rețelele industriale de conducte se realizează prin capete lise metrice ISO, prin intermediul tehnologiei de lipire prin mufare. Capetele lise sunt complet compatibile cu țevile și fitingurile metrice din PVC-C, îmbinarea realizându-se utilizând adezivi și decapanți chimici aprobați.

Inserțiile filetate din oțel inoxidabil integrate la baza corpului permit fixarea directă pe console de susținere și structuri suport. Această prindere rigidă preia solicitările mecanice și cuplul de manevră direct în console, prevenind transferul tensiunilor de torsiune către tubulatura adiacentă. De asemenea, arhitectura modulară 546 Pro păstrează lungimile de montaj și cotele z ale generațiilor anterioare de robineți 546, simplificând operațiunile de modernizare a instalațiilor existente.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199250542
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199250552
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199250543
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199250553
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199250544
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199250554
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199250545
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199250555
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199250546
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199250556
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199250547
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199250557
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199250548
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199250558
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
199250549
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
199250559
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
199250550
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
199250560
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
199250551
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
199250561
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
