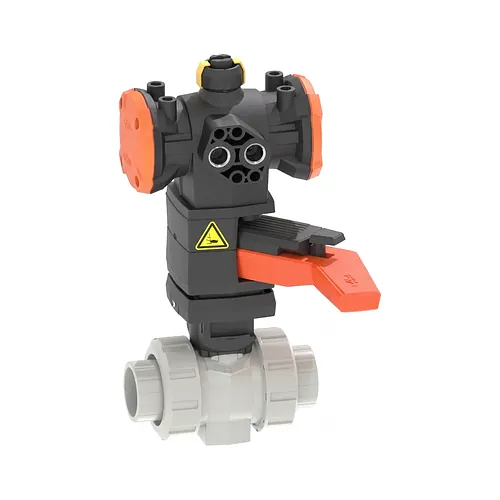

Robinet cu bilă pneumatic 546 Pro PVC-C DA d16-63 mm
Robinetul cu bilă pneumatic tip 546 Pro din PVC-C produs de Georg Fischer (GF Piping Systems) este un robinet automatizat cu două căi, destinat izolării și reglării fluidelor în circuite industriale solicitante. Acționat de un actuator pneumatic cu dublă acțiune (DA), acest ansamblu acoperă gama de diametre metrice d16–d63 mm la o presiune nominală de 10 bar. Echipamentul asigură o închidere sigură și repetitivă în stații de dozare, module de proces și instalații industriale de tratare a apei.
Caracteristici tehnice
Robinetul combină o unitate pneumatică robustă cu un corp rezistent din policlorură de vinil supraclorurată, conceput pentru solicitări termice și chimice ridicate. Interfața standardizată NAMUR permite montarea directă a accesoriilor de semnalizare și comandă, fără a necesita console intermediare.
- Tip actuator: pneumatic cu dublă acțiune (DA) cu carcasă din polipropilenă armată cu fibră de sticlă (PP-GF)
- Interfață de comandă: conexiune integrată NAMUR conform VDI/VDE 3845 pentru electrovalve și cutii de semnalizare
- Materiale în contact cu fluidul: corp din PVC-C, scaune de bilă din PTFE și garnituri de etanșare din EPDM sau FKM
- Presiune nominală de lucru: până la 10 bar pe întreaga gamă de dimensiuni d16–d63 mm
- Monitorizare poziție: indicator optic vizual de poziție și levier de acționare manuală pentru revizii
- Elemente de fixare: inserții filetate din oțel inoxidabil pentru o îmbinare mecanică rigidă la cicluri repetate
Aplicații
Acest robinet automatizat este proiectat pentru automatizarea proceselor din medii agresive care cer o rezistență chimică și termică superioară variantelor standard din PVC-U. Este soluția tehnică optimă pentru circuite secvențiate precis dintr-un automat programabil.
Compoziția din PVC-C rezistă fiabil la acizi anorganici agresivi, baze și soluții saline la temperaturi de regim de până la 80 de grade Celsius sub presiune. Calitatea materialelor permite utilizarea în microelectronică, circuite de apă demineralizată și ultrapură, precum și în instalații chimice de dozare continuă. De asemenea, compatibilitatea cu mediile fără silicon recomandă produsul pentru instalații galvanice, tratamente de suprafață și linii industriale de vopsire. BigWeld este distribuitor autorizat Georg Fischer pentru gamele industriale de conducte și armături.
Instalare și îmbinare
Racordarea la rețeaua de conducte se realizează prin mufe de lipire conform seriei metrice ISO. Dimensiunile constructive de montaj asigură compatibilitatea completă cu generațiile anterioare de robineți tip 546 fără a modifica traseul existent.
Mufele pentru lipire prin mufare respectă cerințele standardului ISO 15493, obținându-se o îmbinare omogenă și etanșă cu adezivi și decapanți chimici atestați. Construcția demontabilă cu racord olandez dublu permite extragerea radială a corpului robinetului pentru întreținere facilă fără tensionarea conductelor adiacente. Interfața NAMUR conform VDI/VDE 3845 asigură cuplarea directă a electrovalvelor de pilotare și a limitatoarelor de cursă pe carcasa actuatorului.
Robinetul cu bilă pneumatic tip 546 Pro din PVC-C produs de Georg Fischer (GF Piping Systems) este un robinet automatizat cu două căi, destinat izolării și reglării fluidelor în circuite industriale solicitante. Acționat de un actuator pneumatic cu dublă acțiune (DA), acest ansamblu acoperă gama de diametre metrice d16–d63 mm la o presiune nominală de 10 bar. Echipamentul asigură o închidere sigură și repetitivă în stații de dozare, module de proces și instalații industriale de tratare a apei.
Caracteristici tehnice
Robinetul combină o unitate pneumatică robustă cu un corp rezistent din policlorură de vinil supraclorurată, conceput pentru solicitări termice și chimice ridicate. Interfața standardizată NAMUR permite montarea directă a accesoriilor de semnalizare și comandă, fără a necesita console intermediare.
- Tip actuator: pneumatic cu dublă acțiune (DA) cu carcasă din polipropilenă armată cu fibră de sticlă (PP-GF)
- Interfață de comandă: conexiune integrată NAMUR conform VDI/VDE 3845 pentru electrovalve și cutii de semnalizare
- Materiale în contact cu fluidul: corp din PVC-C, scaune de bilă din PTFE și garnituri de etanșare din EPDM sau FKM
- Presiune nominală de lucru: până la 10 bar pe întreaga gamă de dimensiuni d16–d63 mm
- Monitorizare poziție: indicator optic vizual de poziție și levier de acționare manuală pentru revizii
- Elemente de fixare: inserții filetate din oțel inoxidabil pentru o îmbinare mecanică rigidă la cicluri repetate
Aplicații
Acest robinet automatizat este proiectat pentru automatizarea proceselor din medii agresive care cer o rezistență chimică și termică superioară variantelor standard din PVC-U. Este soluția tehnică optimă pentru circuite secvențiate precis dintr-un automat programabil.
Compoziția din PVC-C rezistă fiabil la acizi anorganici agresivi, baze și soluții saline la temperaturi de regim de până la 80 de grade Celsius sub presiune. Calitatea materialelor permite utilizarea în microelectronică, circuite de apă demineralizată și ultrapură, precum și în instalații chimice de dozare continuă. De asemenea, compatibilitatea cu mediile fără silicon recomandă produsul pentru instalații galvanice, tratamente de suprafață și linii industriale de vopsire. BigWeld este distribuitor autorizat Georg Fischer pentru gamele industriale de conducte și armături.
Instalare și îmbinare
Racordarea la rețeaua de conducte se realizează prin mufe de lipire conform seriei metrice ISO. Dimensiunile constructive de montaj asigură compatibilitatea completă cu generațiile anterioare de robineți tip 546 fără a modifica traseul existent.
Mufele pentru lipire prin mufare respectă cerințele standardului ISO 15493, obținându-se o îmbinare omogenă și etanșă cu adezivi și decapanți chimici atestați. Construcția demontabilă cu racord olandez dublu permite extragerea radială a corpului robinetului pentru întreținere facilă fără tensionarea conductelor adiacente. Interfața NAMUR conform VDI/VDE 3845 asigură cuplarea directă a electrovalvelor de pilotare și a limitatoarelor de cursă pe carcasa actuatorului.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
16 mm
Garnitura
EPDM
|
199250482 |
Material: PVC-C
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
16 mm
Garnitura
FKM
|
199250492 |
Material: PVC-C
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Garnitura
EPDM
|
199250483 |
Material: PVC-C
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Garnitura
FKM
|
199250493 |
Material: PVC-C
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Garnitura
EPDM
|
199250484 |
Material: PVC-C
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Garnitura
FKM
|
199250494 |
Material: PVC-C
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Garnitura
EPDM
|
199250485 |
Material: PVC-C
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Garnitura
FKM
|
199250495 |
Material: PVC-C
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Garnitura
EPDM
|
199250486 |
Material: PVC-C
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Garnitura
FKM
|
199250496 |
Material: PVC-C
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Garnitura
EPDM
|
199250487 |
Material: PVC-C
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Garnitura
FKM
|
199250497 |
Material: PVC-C
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Garnitura
EPDM
|
199250488 |
Material: PVC-C
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Garnitura
FKM
|
199250498 |
Material: PVC-C
PN: 10 bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
