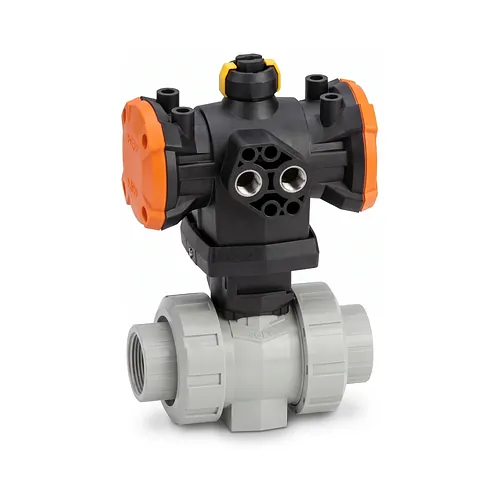

Robinet cu bilă PVC-C Tip 546 Pro DA pneumatic 10 Bar
Robinetul cu bilă PVC-C Tip 546 Pro DA cu acționare pneumatică de la Georg Fischer asigură izolarea automată și sigură a debitului în rețele industriale de conducte pentru fluide chimice agresive. Echipat cu un actuator pneumatic cu dublă acțiune protejat într-o carcasă rigidă din polipropilenă armată cu fibră de sticlă (PP-GF), acest robinet rezistă la o presiune nominală de 10 bar și funcționează la o presiune de comandă de 5,6 bar. Ansamblul este proiectat pentru instalații industriale care necesită rezistență chimică avansată și stabilitate termică de până la 80 grade Celsius.
Caracteristici tehnice
Ansamblul Tip 546 Pro DA combină un actuator pneumatic eficient cu dublă acțiune și un robinet industrial cu bilă conceput pentru cicluri intense de manevră. Interfețele standardizate facilitează montajul direct și rapid al accesoriilor de semnalizare și al echipamentelor de comandă.
- Tip acționare: Mecanism pneumatic cu dublă acțiune (DA) la o presiune de comandă de 5,6 bar.
- Interfață standard: Conexiune integrată NAMUR conform VDI/VDE 3845 pentru electrovalve și cutii de poziție.
- Presiune de lucru: Rezistență nominală de până la 10 bar pe întreaga gamă dimensională.
- Scaune și garnituri: Scaune de etanșare pentru bilă din PTFE cu coeficient redus de frecare și garnituri EPDM sau FKM.
- Indicator vizual: Indicator optic integrat pentru monitorizarea facilă a poziției robinetului.
- Fixare rigidă: Inserții filetate integrate din oțel inoxidabil pentru ancorare pe console de susținere.
Materiale și standarde
Corpul robinetului este fabricat din policlorură de vinil clorurată (PVC-C) în nuanța gri agat RAL 7038, conform standardelor industriale riguroase pentru medii agresive. Această compoziție oferă o rezistență chimică remarcabilă împotriva acizilor concentrați, a bazelor și a sărurilor minerale la temperaturi de regim de până la 80 grade Celsius.
Scaunele din PTFE pur mențin un cuplu redus de manevră și previn blocarea bilei chiar și după perioade prelungite de inactivitate. Etanșările elastomerice sunt disponibile în variante din EPDM sau FKM pentru compatibilitate chimică extinsă cu fluidul vehiculat. Carcasa actuatorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF), garantând durabilitate mecanică ridicată și protecție anticorozivă. Dimensiunile și cotele manșoanelor respectă standardele ISO 15493, ISO 727 și DIN 8079/8080.
Instalare și îmbinare
Conectarea la rețeaua de conducte se realizează prin manșoane metrice pentru lipire prin mufare conform standardelor ISO. Cotele de montaj standardizate z și racordurile olandeze permit demontarea facilă a corpului central fără tăierea conductelor și asigură compatibilitate retroactivă completă cu generațiile anterioare Tip 546.
Inserțiile filetate din oțel inoxidabil din baza robinetului permit ancorarea fermă pe structurile de suport, prevenind transmiterea de solicitări mecanice și torsiuni către conductele termoplastice în timpul acționării pneumatice. BigWeld distribuie acest robinet automatizat în calitate de distribuitor autorizat Georg Fischer, oferind soluții tehnice certificate pentru instalații industriale.
Robinetul cu bilă PVC-C Tip 546 Pro DA cu acționare pneumatică de la Georg Fischer asigură izolarea automată și sigură a debitului în rețele industriale de conducte pentru fluide chimice agresive. Echipat cu un actuator pneumatic cu dublă acțiune protejat într-o carcasă rigidă din polipropilenă armată cu fibră de sticlă (PP-GF), acest robinet rezistă la o presiune nominală de 10 bar și funcționează la o presiune de comandă de 5,6 bar. Ansamblul este proiectat pentru instalații industriale care necesită rezistență chimică avansată și stabilitate termică de până la 80 grade Celsius.
Caracteristici tehnice
Ansamblul Tip 546 Pro DA combină un actuator pneumatic eficient cu dublă acțiune și un robinet industrial cu bilă conceput pentru cicluri intense de manevră. Interfețele standardizate facilitează montajul direct și rapid al accesoriilor de semnalizare și al echipamentelor de comandă.
- Tip acționare: Mecanism pneumatic cu dublă acțiune (DA) la o presiune de comandă de 5,6 bar.
- Interfață standard: Conexiune integrată NAMUR conform VDI/VDE 3845 pentru electrovalve și cutii de poziție.
- Presiune de lucru: Rezistență nominală de până la 10 bar pe întreaga gamă dimensională.
- Scaune și garnituri: Scaune de etanșare pentru bilă din PTFE cu coeficient redus de frecare și garnituri EPDM sau FKM.
- Indicator vizual: Indicator optic integrat pentru monitorizarea facilă a poziției robinetului.
- Fixare rigidă: Inserții filetate integrate din oțel inoxidabil pentru ancorare pe console de susținere.
Materiale și standarde
Corpul robinetului este fabricat din policlorură de vinil clorurată (PVC-C) în nuanța gri agat RAL 7038, conform standardelor industriale riguroase pentru medii agresive. Această compoziție oferă o rezistență chimică remarcabilă împotriva acizilor concentrați, a bazelor și a sărurilor minerale la temperaturi de regim de până la 80 grade Celsius.
Scaunele din PTFE pur mențin un cuplu redus de manevră și previn blocarea bilei chiar și după perioade prelungite de inactivitate. Etanșările elastomerice sunt disponibile în variante din EPDM sau FKM pentru compatibilitate chimică extinsă cu fluidul vehiculat. Carcasa actuatorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF), garantând durabilitate mecanică ridicată și protecție anticorozivă. Dimensiunile și cotele manșoanelor respectă standardele ISO 15493, ISO 727 și DIN 8079/8080.
Instalare și îmbinare
Conectarea la rețeaua de conducte se realizează prin manșoane metrice pentru lipire prin mufare conform standardelor ISO. Cotele de montaj standardizate z și racordurile olandeze permit demontarea facilă a corpului central fără tăierea conductelor și asigură compatibilitate retroactivă completă cu generațiile anterioare Tip 546.
Inserțiile filetate din oțel inoxidabil din baza robinetului permit ancorarea fermă pe structurile de suport, prevenind transmiterea de solicitări mecanice și torsiuni către conductele termoplastice în timpul acționării pneumatice. BigWeld distribuie acest robinet automatizat în calitate de distribuitor autorizat Georg Fischer, oferind soluții tehnice certificate pentru instalații industriale.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
16 mm
Garnitura
EPDM
|
199250602 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
16 mm
Garnitura
FKM
|
199250612 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Garnitura
EPDM
|
199250603 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Garnitura
FKM
|
199250613 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Garnitura
EPDM
|
199250604 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Garnitura
FKM
|
199250614 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Garnitura
EPDM
|
199250605 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Garnitura
FKM
|
199250615 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Garnitura
EPDM
|
199250606 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Garnitura
FKM
|
199250616 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Garnitura
EPDM
|
199250607 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Garnitura
FKM
|
199250617 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Garnitura
EPDM
|
199250608 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Garnitura
FKM
|
199250618 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
75 mm
Garnitura
EPDM
|
199250609 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
75 mm
Garnitura
FKM
|
199250619 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
90 mm
Garnitura
EPDM
|
199250610 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
90 mm
Garnitura
FKM
|
199250620 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
110 mm
Garnitura
EPDM
|
199250611 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
110 mm
Garnitura
FKM
|
199250621 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
