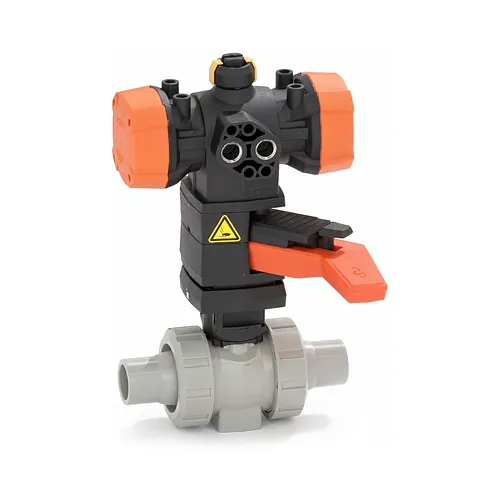

Robinet cu bilă PVC-C 546 Pro FO, lipire prin mufare metrică
Robinetul pneumatic cu bilă Georg Fischer Tip 546 Pro FO este o armătură industrială automatizată, proiectată pentru linii de proces tehnologic care impun o poziție de siguranță normal-deschis la întreruperea presiunii de comandă. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează acest robinet echipat cu mufe metrice ISO pentru lipire prin mufare, acoperind diametre exterioare de la d16 mm până la d63 mm, cu o presiune nominală de 10 bar la 20 grade Celsius.
Caracteristici tehnice
Acționarea este asigurată de un actuator pneumatic compact din polipropilenă armată cu fibră de sticlă (PP-GF), ce funcționează în regim normal-deschis (FO) cu revenire prin arcuri mecanice. Această configurație readuce automat robinetul în poziție complet deschisă în cazul pierderii alimentării pneumatice sau al unei avarii de control.
- Mod de acționare: Pneumatic normal-deschis (FO) cu revenire mecanică prin arcuri.
- Carcasă actuator: Polipropilenă armată cu fibră de sticlă (PP-GF) rezistentă la coroziune chimică.
- Interfață accesorii: Conexiune NAMUR conform VDI/VDE 3845 pentru electrovalve pilot și cutii de poziție.
- Monitorizare și control: Indicator optic de poziție și levier integrat pentru acționare manuală de urgență.
- Clasă de presiune: Presiune nominală de lucru de 10 bar (PN10) la 20 grade Celsius.
- Sistem de fixare: Inserții filetate integrate din oțel inoxidabil 1.4404 (316L) pentru ancorare stabilă.
Materiale și standarde
Corpul robinetului, bila și racordurile olandeze sunt fabricate din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, oferind rezistență chimică și termică ridicată. Materialul suportă temperaturi de lucru de până la 80 grade Celsius sub presiune în medii chimice agresive.
Etanșarea internă asociază un scaun din PTFE cu coeficient redus de frecare și garnituri de susținere elastometrice din EPDM sau FKM, selectate în funcție de compatibilitatea cu fluidul vehiculat. Mufele metrice de lipire respectă cerințele normelor DIN 8079, DIN 8080 și ISO 15493 pentru sudură chimică sigură. Cota z de montaj respectă dimensiunile standardizate ale gamei consacrate Tip 546, simplificând modernizarea instalațiilor existente fără modificarea traseului de conducte.
Instalare și îmbinare
Montajul în rețeaua de conducte se realizează prin lipire prin mufare cu adezivi recomandați, iar construcția cu dublu racord olandez asigură dezasamblarea radială rapidă. Acest profil constructiv permite inspectarea sau înlocuirea facilă a ansamblului fără a dezasambla tronsoanele adiacente de țeavă.
Inserțiile filetate integrate din oțel inox 1.4404 (316L) amplasate la baza corpului preiau solicitările de torsiune generate de actuator, protejând conductele termoplastice împotriva eforturilor mecanice. Ansamblul modular oferă o fiabilitate excelentă în instalațiile de distribuție chimică, stațiile de tratare a apei și liniile industriale de tratare a suprafețelor.
Robinetul pneumatic cu bilă Georg Fischer Tip 546 Pro FO este o armătură industrială automatizată, proiectată pentru linii de proces tehnologic care impun o poziție de siguranță normal-deschis la întreruperea presiunii de comandă. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează acest robinet echipat cu mufe metrice ISO pentru lipire prin mufare, acoperind diametre exterioare de la d16 mm până la d63 mm, cu o presiune nominală de 10 bar la 20 grade Celsius.
Caracteristici tehnice
Acționarea este asigurată de un actuator pneumatic compact din polipropilenă armată cu fibră de sticlă (PP-GF), ce funcționează în regim normal-deschis (FO) cu revenire prin arcuri mecanice. Această configurație readuce automat robinetul în poziție complet deschisă în cazul pierderii alimentării pneumatice sau al unei avarii de control.
- Mod de acționare: Pneumatic normal-deschis (FO) cu revenire mecanică prin arcuri.
- Carcasă actuator: Polipropilenă armată cu fibră de sticlă (PP-GF) rezistentă la coroziune chimică.
- Interfață accesorii: Conexiune NAMUR conform VDI/VDE 3845 pentru electrovalve pilot și cutii de poziție.
- Monitorizare și control: Indicator optic de poziție și levier integrat pentru acționare manuală de urgență.
- Clasă de presiune: Presiune nominală de lucru de 10 bar (PN10) la 20 grade Celsius.
- Sistem de fixare: Inserții filetate integrate din oțel inoxidabil 1.4404 (316L) pentru ancorare stabilă.
Materiale și standarde
Corpul robinetului, bila și racordurile olandeze sunt fabricate din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, oferind rezistență chimică și termică ridicată. Materialul suportă temperaturi de lucru de până la 80 grade Celsius sub presiune în medii chimice agresive.
Etanșarea internă asociază un scaun din PTFE cu coeficient redus de frecare și garnituri de susținere elastometrice din EPDM sau FKM, selectate în funcție de compatibilitatea cu fluidul vehiculat. Mufele metrice de lipire respectă cerințele normelor DIN 8079, DIN 8080 și ISO 15493 pentru sudură chimică sigură. Cota z de montaj respectă dimensiunile standardizate ale gamei consacrate Tip 546, simplificând modernizarea instalațiilor existente fără modificarea traseului de conducte.
Instalare și îmbinare
Montajul în rețeaua de conducte se realizează prin lipire prin mufare cu adezivi recomandați, iar construcția cu dublu racord olandez asigură dezasamblarea radială rapidă. Acest profil constructiv permite inspectarea sau înlocuirea facilă a ansamblului fără a dezasambla tronsoanele adiacente de țeavă.
Inserțiile filetate integrate din oțel inox 1.4404 (316L) amplasate la baza corpului preiau solicitările de torsiune generate de actuator, protejând conductele termoplastice împotriva eforturilor mecanice. Ansamblul modular oferă o fiabilitate excelentă în instalațiile de distribuție chimică, stațiile de tratare a apei și liniile industriale de tratare a suprafețelor.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
16 mm
Garnitura
EPDM
|
199250462 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
16 mm
Garnitura
FKM
|
199250472 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Garnitura
EPDM
|
199250463 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Garnitura
FKM
|
199250473 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Garnitura
EPDM
|
199250464 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Garnitura
FKM
|
199250474 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Garnitura
EPDM
|
199250465 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Garnitura
FKM
|
199250475 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Garnitura
EPDM
|
199250466 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Garnitura
FKM
|
199250476 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Garnitura
EPDM
|
199250467 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Garnitura
FKM
|
199250477 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Garnitura
EPDM
|
199250468 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Garnitura
FKM
|
199250478 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
