Robinet cu bilă pneumatic PVC-C 546 Pro FO cu flanșe d75-110

Robinet cu bilă pneumatic PVC-C 546 Pro FO cu flanșe d75-110

Material: PVC-C PN: 10

  Fișă tehnică (PDF)

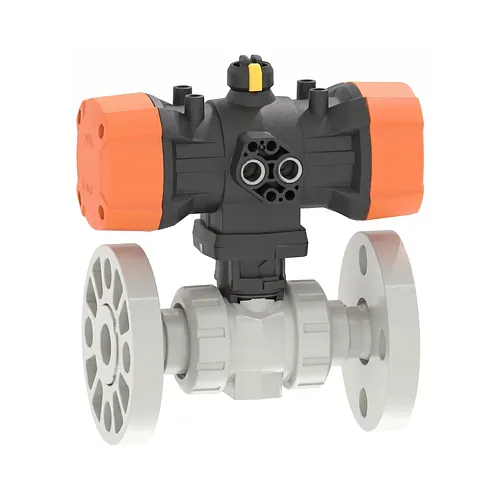

Robinetul cu bilă pneumatic Georg Fischer Tip 546 Pro FO pentru dimensiuni de la d75 până la d110 (DN65 până la DN100) asigură controlul automatizat al debitului cu funcție de siguranță pentru rețele industriale solicitante. Fabricat din policlorură de vinil post-clorurată (PVC-C) în nuanța gri agat RAL 7038, acest robinet automatizat este certificat pentru o presiune nominală de PN10 la 20 grade Celsius și funcționează la temperaturi de lucru de până la 80 grade Celsius. Ansamblul combină un actuator pneumatic PPA cu simplă acțiune și flanșe libere ISO pentru transportul în deplină siguranță al substanțelor chimice.

Caracteristici tehnice

Ansamblul integrează un actuator pneumatic Georg Fischer PPA cu simplă acțiune configurat în mod normal deschis (Fail Safe to Open - FO) cuplat la un mecanism de robinet cu bilă la un sfert de tură. În eventualitatea pierderii aerului de comandă sau a semnalului de control, arcurile mecanice interne deplasează automat robinetul în poziția complet deschisă de siguranță.

  • Presiune nominală: PN10 la 20 grade Celsius pe întreaga gamă de dimensiuni d75-d110.
  • Presiune de comandă actuator: 5,6 bar presiune nominală de alimentare cu aer comprimat.
  • Interfață de comandă: Conexiune integrată conform standardului NAMUR VDI/VDE 3845 pentru electrovalve și senzori de poziție.
  • Sistem de etanșare: Scaun al bilei din PTFE cu frecare redusă asociat cu garnituri elastomerice din EPDM sau FKM.
  • Bază de fixare: Inserții filetate integrate din oțel inoxidabil 1.4404 (316L) pentru ancorare rigidă pe console.
  • Carcasă actuator: Polipropilenă armată cu fibră de sticlă (PP-GF) rezistentă la coroziune, cu indicator optic de poziție.

Materiale și standarde

Toate componentele plastice aflate în contact cu fluidul sunt realizate din policlorură de vinil post-clorurată de calitate superioară, conformă cu standardele ISO 15493 și DIN 8079/8080. Corpul robinetului oferă o rezistență chimică excelentă împotriva acizilor minerali fierbinți, a soluțiilor alcaline concentrate și a sărurilor agresive unde materialele plastice standard se degradează prematur.

Conexiunile de capăt utilizează flanșe libere metrice din PVC-C compatibile cu tiparele de găurire ISO 7005 PN10 și EN 1092-1 PN10. Construcția păstrează cotele z identice cu generația anterioară Tip 546, permițând înlocuirea directă fără modificarea lungimii conductelor existente. Actuatorul respectă standardul mecanic de interfață DIN/ISO 5211 și cerințele VDI/VDE 3845 pentru accesorii.

Aplicații

Acest robinet automatizat cu deschidere de siguranță este conceput pentru rețele industriale de proces și utilități unde golirea conductei sau eliberarea presiunii este obligatorie în cazul căderii utilităților. Construcția termoplastică robustă previne coroziunea galvanică și coroziunea atmosferică în medii de exploatare agresive.

Printre aplicațiile industriale tipice se numără distribuția de chimicale agresive, neutralizarea apei și tratarea apelor uzate industriale, băile de decapare și galvanizare, procesarea umedă din industria semiconductoarelor și circuitele de răcire cu fluide corozive la temperaturi de până la 80 grade Celsius. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează ansambluri automatizate complete configurate pentru o funcționare fiabilă pe termen lung.

  Fișă tehnică (PDF)

Robinetul cu bilă pneumatic Georg Fischer Tip 546 Pro FO pentru dimensiuni de la d75 până la d110 (DN65 până la DN100) asigură controlul automatizat al debitului cu funcție de siguranță pentru rețele industriale solicitante. Fabricat din policlorură de vinil post-clorurată (PVC-C) în nuanța gri agat RAL 7038, acest robinet automatizat este certificat pentru o presiune nominală de PN10 la 20 grade Celsius și funcționează la temperaturi de lucru de până la 80 grade Celsius. Ansamblul combină un actuator pneumatic PPA cu simplă acțiune și flanșe libere ISO pentru transportul în deplină siguranță al substanțelor chimice.

Caracteristici tehnice

Ansamblul integrează un actuator pneumatic Georg Fischer PPA cu simplă acțiune configurat în mod normal deschis (Fail Safe to Open - FO) cuplat la un mecanism de robinet cu bilă la un sfert de tură. În eventualitatea pierderii aerului de comandă sau a semnalului de control, arcurile mecanice interne deplasează automat robinetul în poziția complet deschisă de siguranță.

  • Presiune nominală: PN10 la 20 grade Celsius pe întreaga gamă de dimensiuni d75-d110.
  • Presiune de comandă actuator: 5,6 bar presiune nominală de alimentare cu aer comprimat.
  • Interfață de comandă: Conexiune integrată conform standardului NAMUR VDI/VDE 3845 pentru electrovalve și senzori de poziție.
  • Sistem de etanșare: Scaun al bilei din PTFE cu frecare redusă asociat cu garnituri elastomerice din EPDM sau FKM.
  • Bază de fixare: Inserții filetate integrate din oțel inoxidabil 1.4404 (316L) pentru ancorare rigidă pe console.
  • Carcasă actuator: Polipropilenă armată cu fibră de sticlă (PP-GF) rezistentă la coroziune, cu indicator optic de poziție.

Materiale și standarde

Toate componentele plastice aflate în contact cu fluidul sunt realizate din policlorură de vinil post-clorurată de calitate superioară, conformă cu standardele ISO 15493 și DIN 8079/8080. Corpul robinetului oferă o rezistență chimică excelentă împotriva acizilor minerali fierbinți, a soluțiilor alcaline concentrate și a sărurilor agresive unde materialele plastice standard se degradează prematur.

Conexiunile de capăt utilizează flanșe libere metrice din PVC-C compatibile cu tiparele de găurire ISO 7005 PN10 și EN 1092-1 PN10. Construcția păstrează cotele z identice cu generația anterioară Tip 546, permițând înlocuirea directă fără modificarea lungimii conductelor existente. Actuatorul respectă standardul mecanic de interfață DIN/ISO 5211 și cerințele VDI/VDE 3845 pentru accesorii.

Aplicații

Acest robinet automatizat cu deschidere de siguranță este conceput pentru rețele industriale de proces și utilități unde golirea conductei sau eliberarea presiunii este obligatorie în cazul căderii utilităților. Construcția termoplastică robustă previne coroziunea galvanică și coroziunea atmosferică în medii de exploatare agresive.

Printre aplicațiile industriale tipice se numără distribuția de chimicale agresive, neutralizarea apei și tratarea apelor uzate industriale, băile de decapare și galvanizare, procesarea umedă din industria semiconductoarelor și circuitele de răcire cu fluide corozive la temperaturi de până la 80 grade Celsius. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează ansambluri automatizate complete configurate pentru o funcționare fiabilă pe termen lung.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 75 mm
Garnitura EPDM
199254629
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
199254639
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
199254630
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
199254640
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
199254631
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
199254641
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
