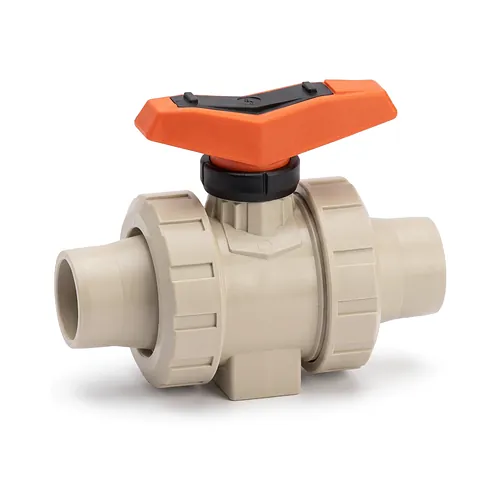

Robinet cu bilă mufare PP-H Tip 546 Pro PN10

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer PROGEF Standard Tip 546 Pro este un robinet industrial de izolare fabricat din beta-PP-H pentru rețele solicitante de transport al fluidelor. Proiectat pentru ingineri de proces și instalatori industriali, acest robinet oferă o închidere manuală sigură în industria chimică, stațiile de tratare și epurare a apei și rețelele tehnologice. Certificat pentru o presiune nominală de 10 bar la o temperatură de 20 de grade Celsius, robinetul combină scaunele dinamice din PTFE cu racorduri pentru lipire prin mufare pentru o etanșeitate perfectă în exploatare.

Caracteristici tehnice

Robinetul cu bilă Tip 546 Pro integrează o arhitectură cu dublu olandez concepută pentru o manevrare lină, mentenanță rapidă direct pe linie și stabilitate mecanică în regim continuu de lucru.

• Presiune nominală de lucru: PN10 (10 bar) la temperatura de referință de 20 de grade Celsius.
• Gamă dimensională: Capete metrice netede pentru lipire prin mufare de la d16 până la d110 (DN15 până la DN100).
• Scaune și etanșări elastice: Scaune de etanșare dinamice din PTFE cu frecare redusă și garnituri posterioare din EPDM sau FKM.
• Siguranță la nivelul tijei: Punct de rupere prestabilit integrat în tijă, poziționat deasupra etanșării secundare.
• Manetă de acționare: Mâner ergonomic prevăzut cu mecanism de blocare și cheie integrată pentru bucșa filetată.
• Puncte de fixare: Inserții filetate integrate din oțel inoxidabil la bază pentru ancorare fermă pe console.

Materiale și standarde

Fabricat integral din polipropilenă homopolimer izotactică (beta-PP-H) de calitate superioară, robinetul asigură o rezistență chimică excelentă împotriva substanțelor agresive, acizilor, sărurilor și temperaturilor ridicate de lucru. Componentele termoplastice supuse la presiune oferă o rezistență hidrostatică ridicată pe termen lung, fiind proiectate pentru o durată de exploatare de până la 25 de ani în condiții standard de operare.

Calitatea fabricației și gradul de etanșare respectă riguros cerințele internaționale, asigurând clasa de etanșeitate A în conformitate cu standardele EN 12266 și ISO 9393-2. Sistemul cu dublu olandez utilizează piulițe cu filet robust dinte de ferăstrău, eliminând riscul de gripare sau deteriorare a filetului și menținând o compresie axială uniformă pe garnituri.

Instalare și îmbinare

Capetele netede pentru lipire prin mufare permit îmbinarea sigură și omogenă în conducte de polipropilenă prin utilizarea echipamentelor clasice de polifuziune cu element încălzitor. Construcția radială de tip dublu olandez facilitează montajul simplu și demontarea rapidă a corpului central fără a necesita modificarea sau demontarea tronsoanelor adiacente de conductă.

De asemenea, corpul robinetului respectă integral cota de montaj Z a generației anterioare Tip 546, asigurând înlocuirea directă fără adaptări dimensionale în instalațiile industriale existente. Inserțiile filetate din oțel inoxidabil dispuse la baza corpului permit fixarea rigidă pe suporturi de susținere, prevenind transmiterea de solicitări mecanice sau vibrații direct către corpul termoplastic.
